3.4
Montage
3.4.1
Tetrix 200
Pos. Symbol
1
2
•
Bei Tetrix 200 mit 5-poligen Anschlussstecker:
Anschlussstecker der Schweißbrennersteuerleitung von Platine HFBTF1, Anschluss X3 abziehen.
•
Bei Tetrix 200 mit 8-poligen Anschlussstecker:
Anschlussstecker der Schweißbrennersteuerleitung von Platine HFBTF1, Anschluss X2 abziehen.
•
Brenneranschlussbuchse 5-polig / 8-polig von Gerätefront lösen und entfernen.
099-002466-EW500
23.05.2019
Beschreibung
0

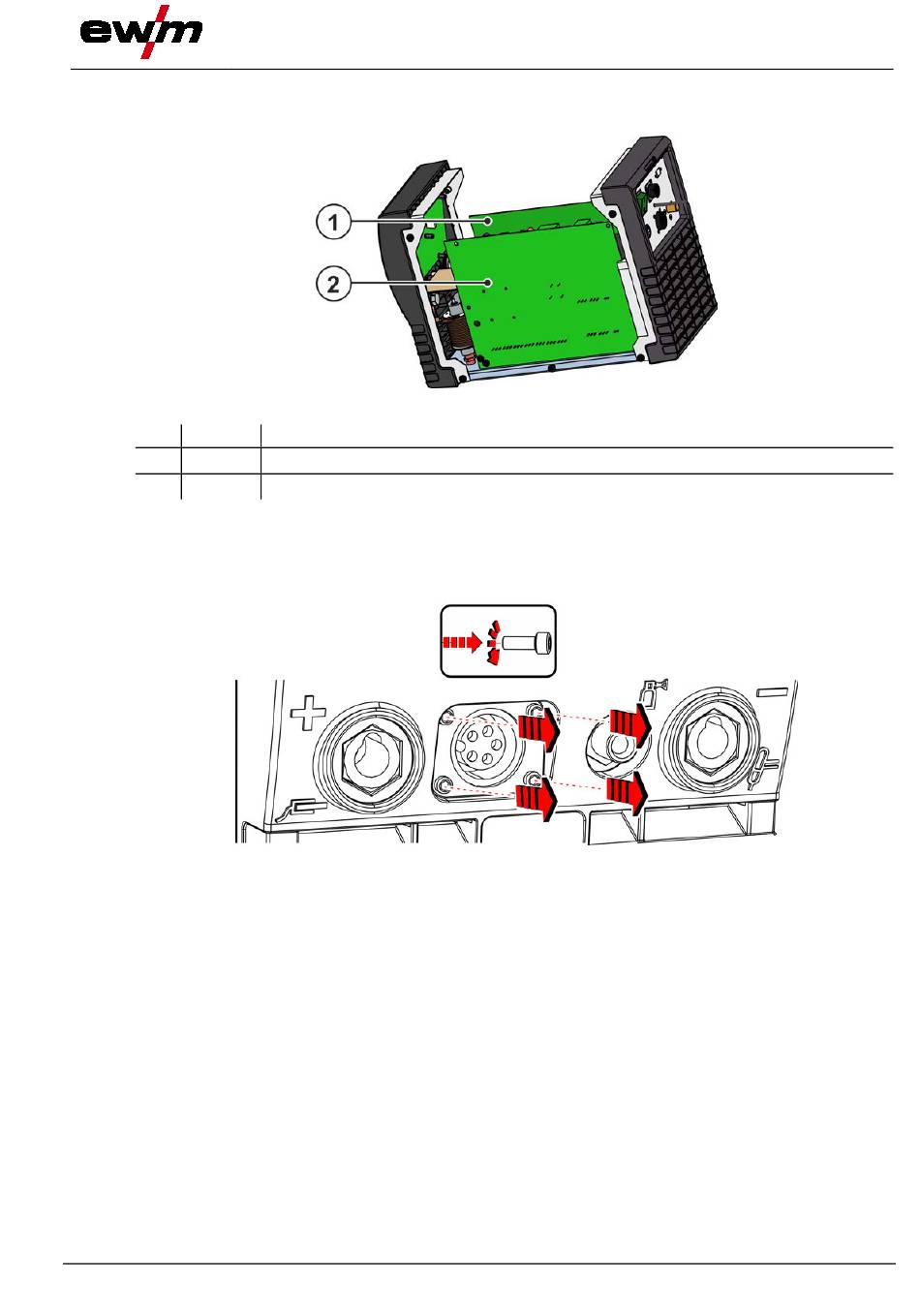

Einbauposition Platine HFBTF1
Einbauposition Platine T320
Abbildung 3-2
Abbildung 3-3
Umbau
Montage
5
