Parkside PTBM 400 B1 Originalbetriebsanleitung Seite 192

DK
Motorafdækningen (1) er udstyret
med en låsekontakt (37). Hvis ikke
motorafdækningen (1) er lukket kor-
rekt, kan apparatet ikke tændes.

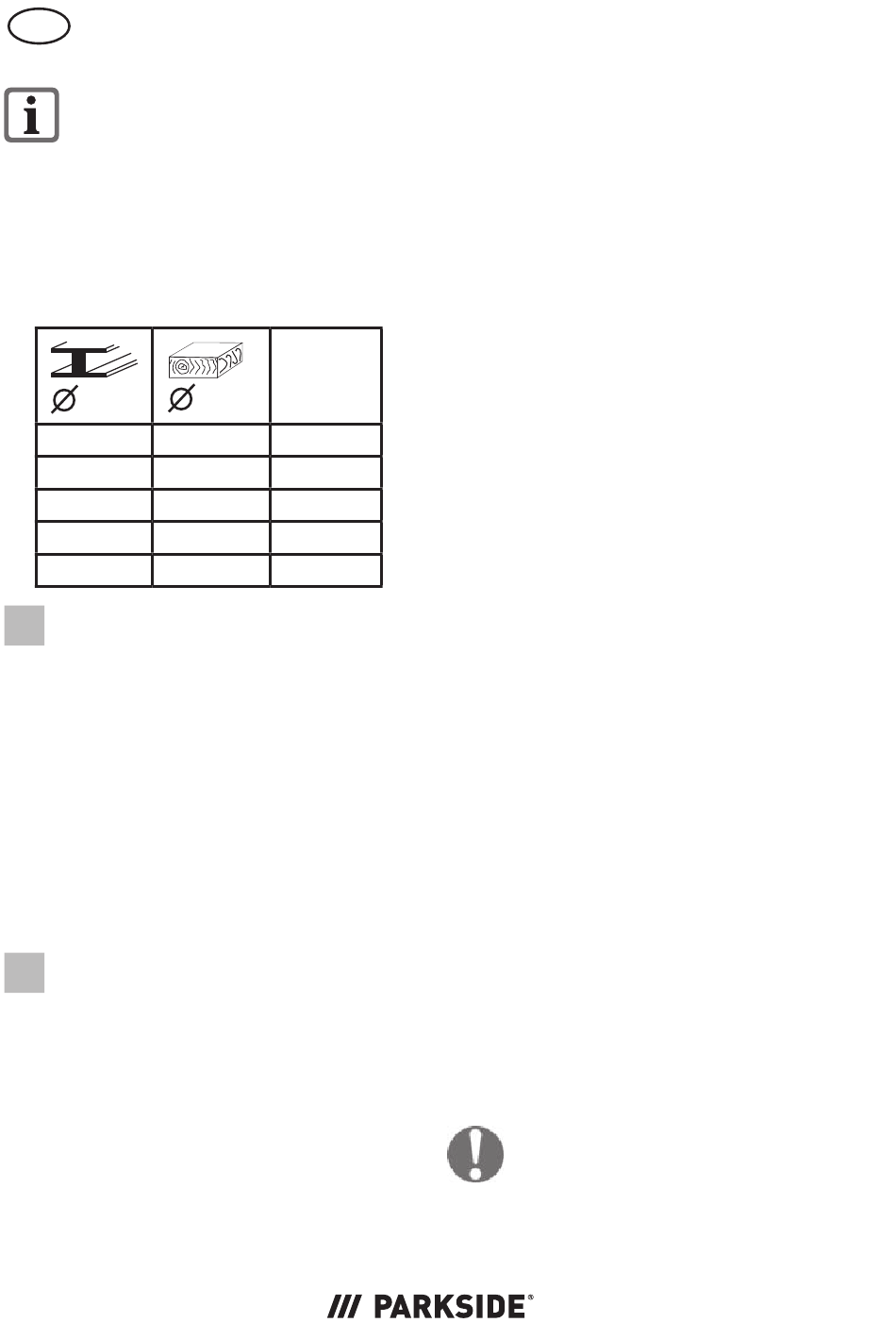

Anbefalede omdrejningstal for
forskellige borstørrelser og mate-
rialer:
[mm]
< 3
3 - 4
5
6 - 8
> 8
F
Kontrol af kileremme
1. Løsn låseskruen (3) til motorafdæknin-
gen (1).
2. Åbn motorafdækningen (1).
3. Kontrollér kileremmenes (34) spænding.
4. Kileremmen (34) er rigtig spændt, når
den nemt kan trykkes ned.
5. Kontrollér kileremmen (34) for revner,
indsnit eller andre beskadigelser.
6. Luk motorafdækningen (3). Tilspænd
låseskruen til motorafdækningen (11).
F
Spænding af kileremme
1. Løsn låseskruen til motorafdækningen
(11).
2. Åbn motorafdækningen (3).
3. Løsn låsemøtrikkerne (4) af motorenhe-
den (5) med en gaffelnøgle (størrelse
14 mm, ikke inkluderet i leveringen).
4. Spænd låsemøtrikkerne (4) fast igen og
spænd derefter kileremmen, så at moto-
renheden ( 5 ) trykkes bagud.
192
[mm] [1/min]
< 4
2650
5 - 6 1800
7 - 8 1300
9 - 10 900
> 10
600
Kileremmen (34) er rigtig spændt, når
den kan trykkes ned med ca. 1 cm.
5. Luk motorafdækningen (1). Tilspænd
låseskruen til motorafdækningen (3).
Indstilling af
opspændingsplan
1. Løsn knebelskruen (7).
2. Skyd opspændingsplanet (12) til den
ønskede højde.
3. Drej opspændingsplanet (12) til den
ønskede position.
4. Fiksér igen opspændingsplanet (12)
med knebelskruen (7).
5. Opspændingsplanet (12) kan også
indstilles i sin hældning. Løsn hertil
låseskruen (10) (Nøglevidde 19) under
opspændingsplanet (12). Hæld op-
spændingsplanet (12) efter ønske op til
maks. 45° til højre eller venstre. Fiksér
igen opspændingsplanet (12) med lå-
seskruen (10).
Forindstilling af boredybden
1. Løsn låseskruen fra dybdeanslaget (29).
2. Sænk borespindlen (20) ned på arbejd-
semnet med det monterede værktøj.
3. Drej på skalaen, indtil den røde marke-
ringspil, der er anbragt på motorenhe-
den (5), peger på skalaens nullinje.
4. Drej nu skalaen til den ønskede boredyb-
de, og spænd låseskruen (29) fast igen.
5. Før borespindlen (20) tilbage til dens
udgangsposition.
Værktøjsskift
Tag stikket ud af stikdåsen før værk-
tøjsskift. Dermed forhindres det, at
apparatet går i gang ved et uheld.
