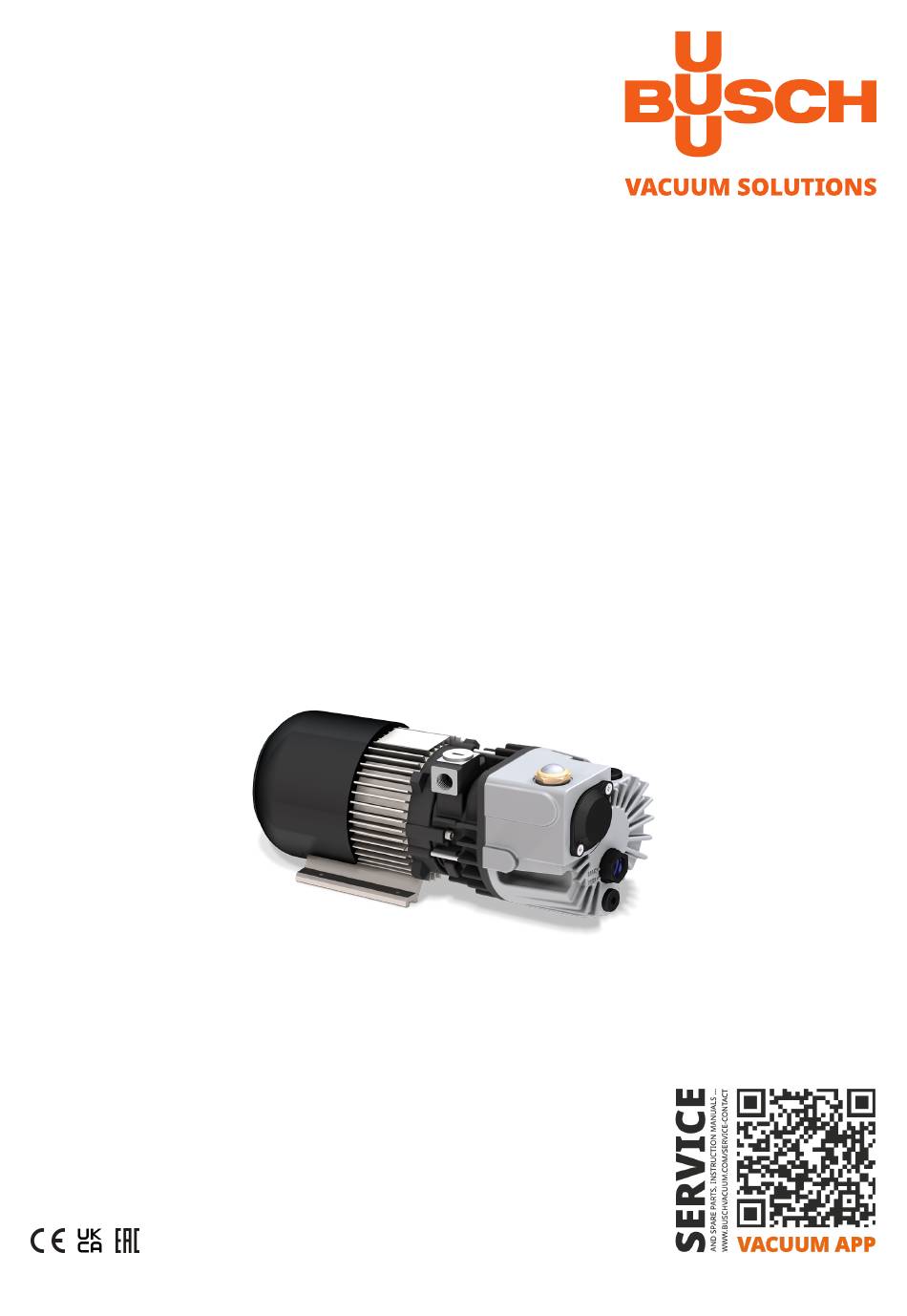

- Seite 1 Ölgeschmierte Drehschieber-Vakuumpumpen PB 0008 C, PC 0008 C Betriebsanleitung 0870153585 | A0003_de | Originalanleitungen 20.08.2024...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ................................Produktbeschreibung ............................Funktionsprinzip..............................Bestimmungsgemäße Verwendung......................... Ein-/Ausschalter..............................Standardeigenschaften ............................2.4.1 Motor-Thermoschutz ........................... Optionales Zubehör ............................2.5.1 Gasballastventil............................. 2.5.2 Ansaugfilter............................Transport ................................Lagerung ................................Installation................................Installationsbedingungen ..........................Anschlussleitungen/-rohre ..........................5.2.1 Sauganschluss ............................5.2.2 Abluftanschluss............................. Auffüllen mit Öl ..............................Stromanschluss ..............................
- Seite 3 Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können.
- Seite 4 2 | Produktbeschreibung Produktbeschreibung Beschreibung Kondensator Elektrischer Anschluss Abluftanschluss Sauganschluss Öleinfüllschraube Deckel (für Luftentölelement) Ölabscheider Ölablassschraube Ölschauglas Richtungspfeil Luftentölelement (im Ölabscheider) Rückschlagventil Typenschild HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird die „Vakuumpumpe“ mit dem Ausdruck „Maschine“ bezeichnet. HINWEIS Abbildungen. In dieser Betriebsanleitung können die Abbildungen vom Aussehen der Maschine abweichen. 4 | 32 Instruction Manual R5 PB_PC 0008 C_DE_de...
- Seite 5 Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist für die Installation in Innenräumen ausgelegt. Für Installationen im Freien wenden Sie sich an Ihre Busch Vertretung, damit besondere Vorkehrungen getroffen werden können. Die Maschine ist enddruckfest, siehe Technische Daten [➔ 27].
- Seite 6 2 | Produktbeschreibung Maschinenausführung Betriebszeit Ausführung mit Wechselstrommo- Die Maschine ist für Aussetzbetrieb (S3) bestimmt. tor: Der Antrieb ist mit einem Thermoschutz-Schalter ausgestat- tet. * Die Ausführung der Maschine kann dem Typenschild (NP) entnommen werden. Hinweis: Das Rückschlagventil (NRV) an der Maschine sollte nicht als System-Rückschlag- oder Ab- sperrventil dienen.
- Seite 7 Transport | 3 Transport ANMERKUNG Wenn die Maschine bereits mit Öl befüllt ist. Durch das Kippen einer bereits mit Öl befüllten Maschine können große Mengen Öl in den Zy- linder eindringen. Wird die Maschine gestartet, während sich übermäßige Mengen Öl im Zylin- der befinden, werden hierdurch die Schieber beschädigt, was zu einem Totalschaden der Ma- schine führt.
- Seite 8 4 | Lagerung Lagerung ● Verschließen Sie alle Öffnungen hermetisch mit den im Lieferumfang der Maschine enthalte- nen Kappen oder mit Klebeband, wenn die Kappen nicht mehr verfügbar sind. ● Lagern Sie die Maschine in einem trockenen, staub- und vibrationsfreien Raum, vorzugsweise in der Originalverpackung und bei einer Temperatur zwischen 0 ...
- Seite 9 Installation | 5 Installation Installationsbedingungen ANMERKUNG Einsatz der Maschine außerhalb der zulässigen Installationsbedingungen. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Stellen Sie sicher, dass die Installationsbedingungen vollständig erfüllt sind. Beschreibung min. 2 cm ● Stellen Sie sicher, dass die Umgebung der Maschine nicht explosionsgefährdet ist. ●...
- Seite 10 Wenn die Maschine als Teil eines Vakuumsystems eingesetzt wird: ● Busch empfiehlt den Einbau eines Absperrventils, damit die Maschine nicht rückwärts drehen kann. ● Busch empfiehlt den Einbau eines Absperrventils, damit kein Öl in das Vakuumsystem zurück- fließen kann. ANMERKUNG Verwendung des Rückschlagventils als Absperrventil.
- Seite 11 Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 27] und Öl [➔ 28].
- Seite 12 5 | Installation Beschreibung Öleinfüllschraube (OFP) inkl. Dichtring, Teile-Nr. 0415 000 071 12 | 32 Instruction Manual R5 PB_PC 0008 C_DE_de...
- Seite 13 Elektromagnetische Verträglichkeit. ● Sicherstellen, dass der Motor der Maschine nicht durch elektrische oder elektromagnetische Stö- rungen aus dem Netz beeinträchtigt wird. Bei Bedarf Ihre Busch Vertretung für weitere Informa- tionen kontaktieren. ● Die EMV-Klasse der Maschine muss die Anforderungen Ihres Versorgungsnetzes erfüllen, bei Be- darf muss eine zusätzliche Entstörvorrichtung vorgesehen werden (für die EMV-Klasse der Ma-...
- Seite 14 6 | Stromanschluss ● Installieren Sie einen verriegelbaren Trennschalter oder einen Not-Aus-Schalter an der Stromzu- fuhr, damit die Maschine im Notfall vollständig vom Strom getrennt werden kann. ● Installieren Sie einen verriegelbaren Trennschalter an der Stromzufuhr, damit die Maschine bei Wartungsarbeiten vollständig getrennt werden kann.
- Seite 15 Stromanschluss | 6 Schaltplan für Drehstrommotor ANMERKUNG Falsche Drehrichtung. Gefahr der Beschädigung der Maschine! ● Beim Betrieb in falscher Drehrichtung kann die Maschine schon nach kurzer Zeit schwer beschä- digt werden. Stellen Sie vor der Inbetriebnahme sicher, dass die Drehrichtung korrekt ist. ●...
- Seite 16 Wartungsarbeiten und zur Fehlerbehebung. Förderung kondensierbarer Dämpfe Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Förderung anderer Dämpfe zu erhalten. Beachten Sie bei der Beförderung kondensierbarer Dämpfe Folgendes: START ● Absperrventil* schließen ●...
- Seite 17 Verletzungsgefahr! Gefahr des vorzeitigen Ausfalls und Effizienzverlust der Maschine! ● Wartungsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. ● Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihre Busch Servicevertretung. ANMERKUNG Verwendung ungeeigneter Reinigungsmittel. Risiko der Entfernung von Aufklebern mit Sicherheitshinweisen und der Entfernung von Schutzlackierung! ●...
- Seite 18 ● Bei Bedarf nachfüllen, siehe Auffüllen mit Öl [➔ 11]. Ölwechsel ANMERKUNG Verwendung von ungeeignetem Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. 18 | 32 Instruction Manual R5 PB_PC 0008 C_DE_de...
- Seite 19 Wartung | 8 Beschreibung Ölablassschraube (ODP) inkl. Dichtring, Teile-Nr. 0415 000 071 Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 27] und Öl [➔ 28]. Beschreibung Öleinfüllschraube (OFP) inkl. Dichtring, Teile-Nr. 0415 000 071 Instruction Manual R5 PB_PC 0008 C_DE_de 19 | 32...
- Seite 20 8 | Wartung Wechsel des Luftentölelements Beschreibung Luftentölelement (EF) mit O-Ring, O-Ring, Teile-Nr. 0486 124 845 Teile-Nr. 0532 140 152 Deckel (CO), Teile-Nr. 0710 138 179 20 | 32 Instruction Manual R5 PB_PC 0008 C_DE_de...
- Seite 21 Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Jegliches Zerlegen der Maschine, das über die in der vorliegenden Betriebsanleitung beschriebe- nen Vorgehensweisen hinausgeht, sollte von einem von Busch autorisierten Techniker durchge- führt werden. Wenn mit der Maschine Gas befördert wurde, das mit gesundheitsgefährdenden Fremdstoffen kontaminiert war: ●...
- Seite 22 10 | Außerbetriebnahme Außerbetriebnahme GEFAHR Stromführende Drähte. Stromschlaggefahr! ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Lassen Sie die Maschine zuerst abkühlen, bevor Sie sie anfassen. ● Maschine stoppen und gegen unbeabsichtigte Inbetriebnahme sichern. ●...
- Seite 23 (siehe aufgeklebter oder eingegossener Pfeil). ● Montieren Sie die Abdeckung um das Lüfterrad des Antriebsmotors. Wenn sich in der Maschine Ablagerungen angesammelt haben könnten: ● Bitte wenden Sie sich an Busch. Instruction Manual R5 PB_PC 0008 C_DE_de 23 | 32...
- Seite 24 ANMERKUNG Verwendung von Nicht-Busch-Ersatzteilen. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine! Effizienzverlust! ● Nur Originalersatzteile, Verbrauchsmaterialien und Zubehör von Busch verwenden, um den ord- nungsgemäßen Betrieb der Maschine zu gewährleisten und die Garantie zu erhalten. Ersatzteil Beschreibung Teilenr.
- Seite 25 Der Ansaugfiltereinsatz (Opti- ● Ersetzen Sie den Ansaugfil- werden. on) ist teilweise verstopft. tereinsatz. Interne Bauteile sind verschlis- ● Lassen Sie die Maschine re- sen oder beschädigt. parieren (wenden Sie sich an Busch). Instruction Manual R5 PB_PC 0008 C_DE_de 25 | 32...
- Seite 26 Mengen wurden in die spülen (wenden Sie sich an Maschine gesaugt. Busch). Zur Behebung von Problemen, die nicht in der Störungsbehebungstabelle aufgeführt sind, wenden Sie sich an Ihre Busch Vertretung. 26 | 32 Instruction Manual R5 PB_PC 0008 C_DE_de...
- Seite 27 °C 5 ... 40 * Gaseintrittstemperatur Bereich °C 5 ... 40 * Umgebungsdruck Atmosphärendruck Ölfüllung 0,25 Gewicht ca. * Wenden Sie sich bei höheren oder niedrigeren Temperaturen an Ihre Busch Vertretung. Instruction Manual R5 PB_PC 0008 C_DE_de 27 | 32...
- Seite 28 0831 163 961 0831 168 344 Bei ungünstigen Raumtemperaturen kann gegebenenfalls ein Öl mit anderer Viskosität verwendet werden. Bitte kontaktieren Sie Ihre Busch Vertretung für weitere Informationen. Sie können dem Typenschild (NP) entnehmen, mit welchem Öl die Maschine befüllt werden muss. Öleignung ●...
- Seite 29 übergeordnete Maschine bzw. Anlage auf Konformität prüfen, eine Konformitätserklärung ausstellen und die CE-Kennzeichnung anbringen. Hersteller Busch Výroba CZ s.r.o. Svárovská 620 CZ 460 01, Liberec 11 Erklärung für die Maschine: R5 PB 0008 C; R5 PC 0008 C Erfüllt/Erfüllen alle relevanten Bestimmungen aus EU-Richtlinien: – „Maschinenrichtlinie“ 2006/42/EG –...
- Seite 30 Hersteller Busch Výroba CZ s.r.o. Svárovská 620 CZ 460 01, Liberec 11 Erklärung für die Maschine: R5 PB 0008 C; R5 PC 0008 C Erfüllt/Erfüllen alle relevanten Bestimmungen aus britischen Richtlinien: – Verordnung über die Lieferung von Maschinen (Sicherheit) 2008 –...
- Seite 31 H inweise Hinweise Instruction Manual R5 PB_PC 0008 C_DE_de 31 | 32...
- Seite 32 Vacuum Solutions Mit einem Netzwerk aus mehr als 60 Gesellschaften in über 40 Ländern und Vertretungen weltweit ist Busch rund um den Globus präsent. In jedem Land verfügen wir über kompetentes, lokales Personal, das maßgeschneiderte Unterstützung anbietet und dabei von einem globalen Expertennetzwerk unterstützt wird. An jedem Ort. In jedem Industriezweig.
