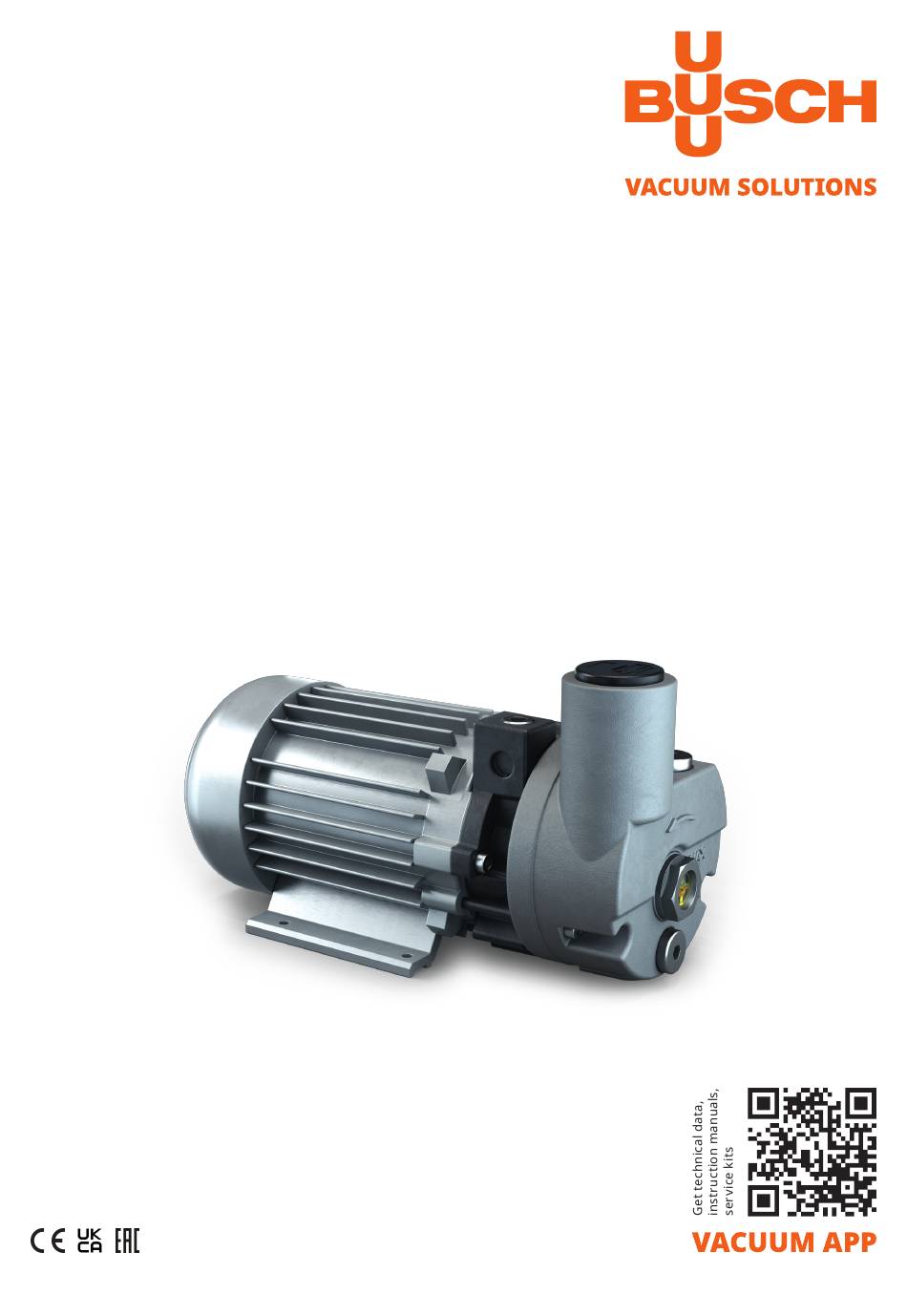

- Seite 1 Ölgeschmierte Drehschieber-Vakuumpumpen PB 0004 C, PC 0004 C Betriebsanleitung 0870160580 | C0002_de | Originalanleitungen 21.02.2023...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ................................Produktbeschreibung ............................Funktionsprinzip..............................Bestimmungsgemäße Verwendung......................... Ein-/Ausschalter..............................Technische Standardeigenschaften........................2.4.1 Motor-Thermoschutz ........................... Optionales Zubehör ............................2.5.1 Ansaugfilter............................Transport ................................Lagerung ................................Installation................................Installationsbedingungen ..........................Anschlussleitungen/-rohre ..........................5.2.1 Sauganschluss ............................5.2.2 Ablaufanschluss............................ Auffüllen mit Öl ..............................Stromanschluss ..............................Die Maschine wird ohne Steuerbox oder Drehzahlregelung (VSD) geliefert .......... -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch-Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung
2 | Produktbeschreibung Produktbeschreibung Beschreibung Sauganschluss Ölablassschraube Abluftanschluss Ölschauglas Öleinfüllschraube Luftentölelement Richtungspfeil Typenschild HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird der Ausdruck „Maschine“ mit dem Ausdruck „Vakuumpumpe“ bezeichnet. HINWEIS Abbildungen In dieser Betriebsanleitung können die Abbildungen von dem Aussehen der Maschine abweichen. 4 | 32 Instruction Manual R5 PB-PC 0004 C_DE_de... -
Seite 5: Funktionsprinzip
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder mechanischen Be- lastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist in der Lage, Enddrücke aufrechtzuerhalten, siehe Technische Daten [➔ 25]. -
Seite 6: Ein-/Ausschalter
2 | Produktbeschreibung Ein-/Ausschalter Die Maschine wird ohne Ein-/Ausschalter geliefert. Die Steuerung der Maschine ist installationsseitig vorzusehen. Die Maschine kann mit einer Startereinheit oder einem variablen Drehzahlantrieb versehen werden. Die Maschine kann mit einem Oft-Starter ausgestattet werden. Technische Standardeigenschaften 2.4.1 Motor-Thermoschutz Wechselstrom-Motoren sind mit einem Thermoschutzschalter ausgerüstet, der die Maschine vor Überlastung schützt. -
Seite 7: Transport
Transport | 3 Transport ANMERKUNG Wenn die Maschine bereits mit Öl befüllt ist. Durch das Kippen einer bereits mit Öl befüllten Maschine können große Mengen Öl in den Zy- linder eindringen. Wird die Maschine gestartet, während sich übermäßige Mengen Öl im Zylin- der befinden, werden hierdurch die Schieber beschädigt, was zu einem Totalschaden der Ma- schine führt. -
Seite 8: Lagerung
4 | Lagerung Lagerung ● Schließen Sie alle Öffnungen mit Klebeband oder verwenden Sie erneut die im Lieferumfang ent- haltenen Kappen. Wenn die Maschine länger als 3 Monate eingelagert werden muss: ● Umwickeln Sie die Maschine mit einer korrosionshemmenden Folie. ● Lagern Sie die Maschine in einem geschützten, trockenen und staubfreien Raum, vorzugsweise in der Originalverpackung und bei einer Temperatur zwischen 0 ... -
Seite 9: Installation
Installation | 5 Installation Installationsbedingungen ANMERKUNG Einsatz der Maschine außerhalb der zulässigen Installationsbedingungen. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Die Installationsbedingungen müssen allen Vorgaben entsprechen. ~20 cm ~20 cm ~20 cm ~20 cm ● Die Umgebung der Maschine darf nicht explosionsgefährdet sein. ●... -
Seite 10: Anschlussleitungen/-Rohre
5 | Installation ● Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Leistung beschränkt oder die Umgebungstemperatur begrenzt werden. Anschlussleitungen/-rohre ● Entfernen Sie vor der Installation alle Schutzabdeckungen. ● Durch die Anschlussleitungen darf kein Zug oder Druck auf die Anschlüsse ausgeübt werden. Ver- wenden Sie ggf. -
Seite 11: Auffüllen Mit Öl
Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 25] und Öl [➔ 26]. -
Seite 12: Stromanschluss
● Wenn die Maschine mit einem Netzanschluss ausgestattet ist, muss eine Fehlerstrom-Schutzein- richtung installiert werden, um Personen im Falle eines Isolationsfehlers zu schützen. ● Busch empfiehlt, eine Fehlerstrom-Schutzeinrichtung vom Typ B zu installieren, die für die Elektroinstallation geeignet ist. ● Installieren Sie einen verriegelbaren Trennschalter oder einen Not-Aus-Schalter an der Stromzu- fuhr, damit die Maschine im Notfall vollständig vom Strom getrennt werden kann. -
Seite 13: Schaltplan Für Einphasigen Motor
Stromanschluss | 6 ● Installieren Sie einen verriegelbaren Trennschalter an der Stromzufuhr, damit die Maschine bei Wartungsarbeiten vollständig getrennt werden kann. ● Bringen Sie einen Überlastschutz für den Motor gemäß EN 60204-1 an. ● Schließen Sie den Schutzleiter an. ● Schließen Sie den Motor an die Stromversorgung an. ANMERKUNG Falscher Anschluss. - Seite 14 6 | Stromanschluss ● Bestimmen Sie die beabsichtigte Drehrichtung anhand des aufgeklebten bzw. eingeprägten Pfeils. ● Schalten Sie den Motor für einen Sekundenbruchteil ein. Gehen Sie folgendermaßen vor, wenn die Drehrichtung geändert werden muss: ● Vertauschen Sie zwei der Phasen des Motors. Dreieck-Schaltung (Niederspannung): Stern-Schaltung (Hochspannung): 14 | 32...
-
Seite 15: Inbetriebnahme
Inbetriebnahme | 7 Inbetriebnahme ACHTUNG Während des Betriebs kann die Oberfläche der Maschine Temperaturen von über 70 °C errei- chen. Verletzungsgefahr durch Verbrennungen! ● Vermeiden Sie während des Betriebs bzw. kurz nach dem Betrieb den Kontakt mit der Maschine. ACHTUNG Geräuschentwicklung der laufenden Maschine. Gefahr der Schädigung des Gehörs. -
Seite 16: Wartung
Verletzungsgefahr! Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. ● Wartungsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. ● Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ih- nen gerne weiter. ANMERKUNG Verwendung ungeeigneter Reinigungsmittel. -
Seite 17: Wartungsplan
● Füllen Sie bei Bedarf Öl nach, siehe Ölbefüllung [➔ 11]. Ölwechsel ANMERKUNG Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Instruction Manual R5 PB-PC 0004 C_DE_de 17 | 32... - Seite 18 8 | Wartung Beschreibung Ablaufwanne Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 25] und Öl [➔ 26]. 18 | 32 Instruction Manual R5 PB-PC 0004 C_DE_de...
-
Seite 19: Wechsel Des Luftentölelements
Wartung | 8 Wechsel des Luftentölelements GEBRAUCHT Beschreibung Original-Ersatzteile von Busch 1x Luftentölelement (EF), Teilenr.: 0532 140 151 Instruction Manual R5 PB-PC 0004 C_DE_de 19 | 32... -
Seite 20: Instandsetzung
Effizienzverlust! ● Jegliches Zerlegen der Maschine, das über die in der vorliegenden Betriebsanleitung beschriebe- nen Vorgehensweisen hinausgeht, sollte von einem von Busch autorisierten Techniker durchge- führt werden. Gehen Sie folgendermaßen vor, wenn mit der Maschine Gas befördert wurde, das mit gesundheits- gefährdenden Fremdstoffen kontaminiert war:... -
Seite 21: Außerbetriebnahme
Außerbetriebnahme | 10 Außerbetriebnahme GEFAHR Stromführende Drähte. Stromschlaggefahr. ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Bevor Sie die Maschine berühren, lassen Sie sie abkühlen. ● Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhin- dern. -
Seite 22: Ersatzteile
Verwendung nicht freigegebener Ersatzteile Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu ver- wenden, um die ordnungsgemäße Funktion der Maschine und die Einhaltung der Gewährlei- stungsbedingungen sicherzustellen. -
Seite 23: Fehlerbehebung
Am Motor liegt nicht die erfor- ● Prüfen Sie die Spannungs- derliche Spannung an. versorgung. Der Motor ist defekt. ● Lassen Sie die Maschine re- parieren (wenden Sie sich an Busch). Instruction Manual R5 PB-PC 0004 C_DE_de 23 | 32... - Seite 24 Mengen wurden in die spülen (wenden Sie sich an Maschine gesaugt. Busch). Zur Behebung von Problemen, die nicht in der Störungsbehebungstabelle aufgeführt sind, wenden Sie sich bitte an Ihre Busch Vertretung. 24 | 32 Instruction Manual R5 PB-PC 0004 C_DE_de...
-
Seite 25: Technische Daten
60 Hz) Umgebungstemperaturbereich °C 5 … 40* Gaseintrittstemperaturbereich °C 5 … 40* Umgebungsdruck Atmosphärendruck Ölfüllung 0,06 Gewicht ca. * Wenden Sie sich bei höheren oder niedrigeren Temperaturen an Ihre Kontaktperson von Busch. Instruction Manual R5 PB-PC 0004 C_DE_de 25 | 32... - Seite 26 Geeignet für leich- ten Taktbetrieb Bei ungünstigen Raumtemperaturen kann gegebenenfalls ein Öl mit anderer Viskosität verwendet werden. Kontaktieren Sie Busch für weitere Informationen. Sie können dem Typenschild (NP) entnehmen, mit welchem Öl die Maschine befüllt wurde. 26 | 32 Instruction Manual R5 PB-PC 0004 C_DE_de...
-
Seite 27: Eu-Konformitätserklärung
übergeordnete Maschine bzw. Anlage auf Konformität prüfen, eine Konformitätserklärung ausstellen und die CE-Kennzeichnung anbringen. Hersteller Busch Výroba CZ s.r.o. Svárovská 620 CZ 460 01, Liberec 11 Erklärung für die Maschine: R5 PB 0004 C; R5 PC 0004 C Erfüllt/Erfüllen alle relevanten Bestimmungen aus EU-Richtlinien: – „Maschinenrichtlinie“ 2006/42/EG –... -
Seite 28: Uk-Konformitätserklärung
Hersteller Busch Výroba CZ s.r.o. Svárovská 620 CZ 460 01, Liberec 11 Erklärung für die Maschine: R5 PB 0004 C; R5 PC 0004 C Erfüllt/Erfüllen alle relevanten Bestimmungen aus britischen Richtlinien: – Verordnung über die Lieferung von Maschinen (Sicherheit) 2008 –... - Seite 29 H inweise Hinweise Instruction Manual R5 PB-PC 0004 C_DE_de 29 | 32...
- Seite 30 Hinweise 30 | 32 Instruction Manual R5 PB-PC 0004 C_DE_de...
- Seite 31 Hinweise Instruction Manual R5 PB-PC 0004 C_DE_de 31 | 32...
- Seite 32 Vacuum Solutions Mit einem Netzwerk aus mehr als 60 Gesellschaften in über 40 Ländern und Vertretungen weltweit ist Busch rund um den Globus präsent. In jedem Land verfügen wir über kompetentes, lokales Personal, das maßgeschneiderte Unterstützung anbietet und dabei von einem globalen Expertennetzwerk unterstützt wird. An jedem Ort. In jedem Industriezweig.
