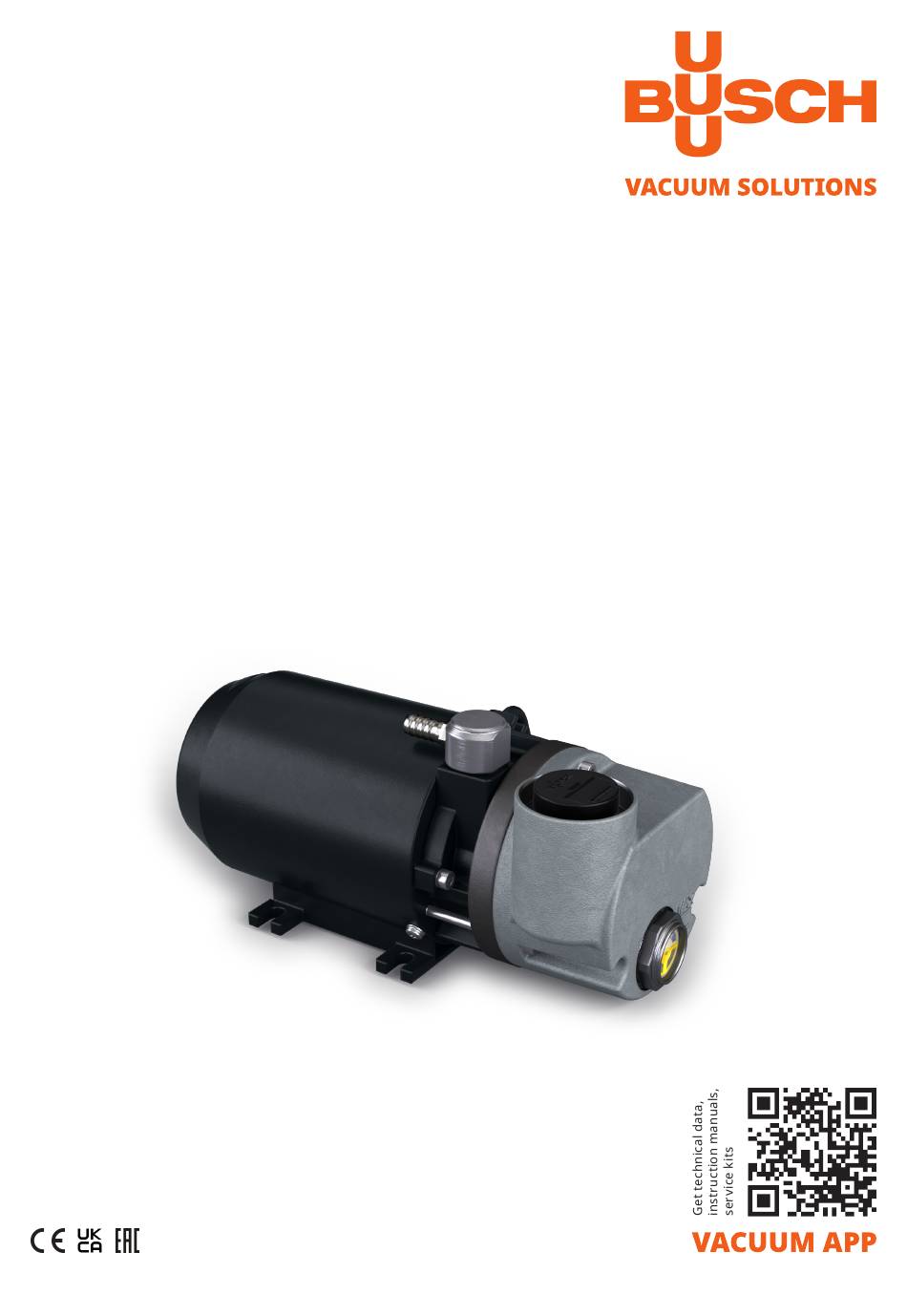

- Seite 1 Ölgeschmierte Drehschieber-Vakuumpumpen PB 0003 D Betriebsanleitung 0870167899 | C0002_de | Originalanleitungen 21.02.2023...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ................................Produktbeschreibung ............................Funktionsprinzip..............................Bestimmungsgemäße Verwendung......................... Ein-/Ausschalter..............................Technische Standardeigenschaften........................2.4.1 Motor-Thermoschutz ........................... Transport ................................Lagerung ................................Installation................................Installationsbedingungen ..........................Anschlussleitungen/-rohre ..........................5.2.1 Sauganschluss ............................5.2.2 Ablaufanschluss............................ Auffüllen mit Öl ..............................Stromanschluss ..............................Die Maschine wird ohne Steuerbox oder Drehzahlregelung (VSD) geliefert ..........Schaltplan für einphasigen Motor ........................ -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch-Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung

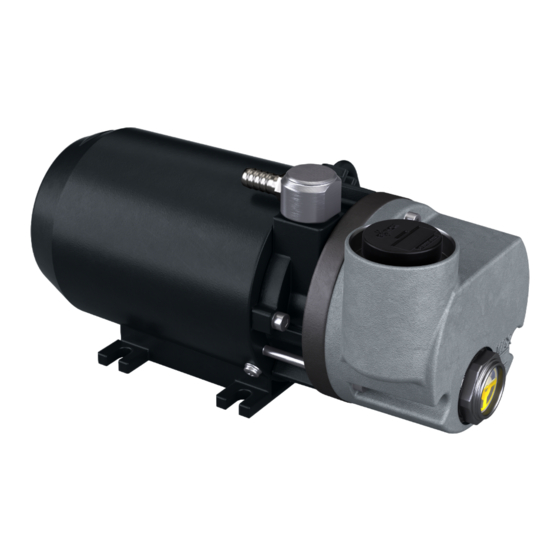

2 | Produktbeschreibung Produktbeschreibung Beschreibung Richtungspfeil Typenschild Sauganschluss Abluftanschluss Luftentölelement Öleinfüllschraube Ölschauglas Ölablassschraube HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird der Ausdruck „Maschine“ mit dem Ausdruck „Vakuumpumpe“ bezeichnet. HINWEIS Abbildungen In dieser Betriebsanleitung können die Abbildungen von dem Aussehen der Maschine abweichen. 4 | 28 Instruction Manual R5 PB 0003 D_DE_de... -
Seite 5: Funktionsprinzip
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder mechanischen Be- lastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist in der Lage, Enddrücke aufrechtzuerhalten, siehe Technische Daten [➔ 23]. -
Seite 6: Transport
3 | Transport Transport ANMERKUNG Wenn die Maschine bereits mit Öl befüllt ist. Durch das Kippen einer bereits mit Öl befüllten Maschine können große Mengen Öl in den Zy- linder eindringen. Wird die Maschine gestartet, während sich übermäßige Mengen Öl im Zylin- der befinden, werden hierdurch die Schieber beschädigt, was zu einem Totalschaden der Ma- schine führt. -
Seite 7: Lagerung
Lagerung | 4 Lagerung ● Schließen Sie alle Öffnungen mit Klebeband oder verwenden Sie erneut die im Lieferumfang ent- haltenen Kappen. Wenn die Maschine länger als 3 Monate eingelagert werden muss: ● Umwickeln Sie die Maschine mit einer korrosionshemmenden Folie. ● Lagern Sie die Maschine in einem geschützten, trockenen und staubfreien Raum, vorzugsweise in der Originalverpackung und bei einer Temperatur zwischen 0 ... -
Seite 8: Installation
5 | Installation Installation Installationsbedingungen ANMERKUNG Einsatz der Maschine außerhalb der zulässigen Installationsbedingungen. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Die Installationsbedingungen müssen allen Vorgaben entsprechen. ~20 cm ~20 cm ~20 cm ~20 cm ● Die Umgebung der Maschine darf nicht explosionsgefährdet sein. ●... -
Seite 9: Anschlussleitungen/-Rohre
Installation | 5 ● Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Leistung beschränkt oder die Umgebungstemperatur begrenzt werden. Anschlussleitungen/-rohre ● Entfernen Sie vor der Installation alle Schutzabdeckungen. ● Durch die Anschlussleitungen darf kein Zug oder Druck auf die Anschlüsse ausgeübt werden. Ver- wenden Sie ggf. -
Seite 10: Auffüllen Mit Öl
Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 23] und Öl [➔ 24]. -
Seite 11: Stromanschluss
● Wenn die Maschine mit einem Netzanschluss ausgestattet ist, muss eine Fehlerstrom-Schutzein- richtung installiert werden, um Personen im Falle eines Isolationsfehlers zu schützen. ● Busch empfiehlt, eine Fehlerstrom-Schutzeinrichtung vom Typ B zu installieren, die für die Elektroinstallation geeignet ist. ● Installieren Sie einen verriegelbaren Trennschalter oder einen Not-Aus-Schalter an der Stromzu- fuhr, damit die Maschine im Notfall vollständig vom Strom getrennt werden kann. -
Seite 12: Schaltplan Für Einphasigen Motor
6 | Stromanschluss ● Installieren Sie einen verriegelbaren Trennschalter an der Stromzufuhr, damit die Maschine bei Wartungsarbeiten vollständig getrennt werden kann. ● Bringen Sie einen Überlastschutz für den Motor gemäß EN 60204-1 an. ● Schließen Sie den Schutzleiter an. ● Schließen Sie den Motor an die Stromversorgung an. ANMERKUNG Falscher Anschluss. -
Seite 13: Inbetriebnahme
Inbetriebnahme | 7 Inbetriebnahme ACHTUNG Während des Betriebs kann die Oberfläche der Maschine Temperaturen von über 70 °C errei- chen. Verletzungsgefahr durch Verbrennungen! ● Vermeiden Sie während des Betriebs bzw. kurz nach dem Betrieb den Kontakt mit der Maschine. ACHTUNG Geräuschentwicklung der laufenden Maschine. Gefahr der Schädigung des Gehörs. -
Seite 14: Wartung
Verletzungsgefahr! Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. ● Wartungsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. ● Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ih- nen gerne weiter. ANMERKUNG Verwendung ungeeigneter Reinigungsmittel. -
Seite 15: Wartungsplan
● Füllen Sie bei Bedarf Öl nach, siehe Ölbefüllung [➔ 10]. Ölwechsel ANMERKUNG Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Instruction Manual R5 PB 0003 D_DE_de 15 | 28... - Seite 16 8 | Wartung Beschreibung Ablaufwanne 1x Schauglasdichtung, Teilenr.: 0480 0000 271 Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 23] und Öl [➔ 24]. Beschreibung 1x O-Ring Teilenr.: 0486 000 676 16 | 28 Instruction Manual R5 PB 0003 D_DE_de...
-
Seite 17: Wechsel Des Luftentölelements
Wartung | 8 Wechsel des Luftentölelements Beschreibung Original-Ersatzteile von Busch 1x Luftentölelement (EF), Teilenr.: 0532 140 151 Instruction Manual R5 PB 0003 D_DE_de 17 | 28... -
Seite 18: Instandsetzung
Effizienzverlust! ● Jegliches Zerlegen der Maschine, das über die in der vorliegenden Betriebsanleitung beschriebe- nen Vorgehensweisen hinausgeht, sollte von einem von Busch autorisierten Techniker durchge- führt werden. Gehen Sie folgendermaßen vor, wenn mit der Maschine Gas befördert wurde, das mit gesundheits- gefährdenden Fremdstoffen kontaminiert war:... -
Seite 19: Außerbetriebnahme
Außerbetriebnahme | 10 Außerbetriebnahme GEFAHR Stromführende Drähte. Stromschlaggefahr. ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Bevor Sie die Maschine berühren, lassen Sie sie abkühlen. ● Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhin- dern. -
Seite 20: Ersatzteile
Verwendung nicht freigegebener Ersatzteile Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu ver- wenden, um die ordnungsgemäße Funktion der Maschine und die Einhaltung der Gewährlei- stungsbedingungen sicherzustellen. -
Seite 21: Fehlerbehebung
Am Motor liegt nicht die erfor- ● Prüfen Sie die Spannungs- derliche Spannung an. versorgung. Der Motor ist defekt. ● Lassen Sie die Maschine re- parieren (wenden Sie sich an Busch). Instruction Manual R5 PB 0003 D_DE_de 21 | 28... - Seite 22 Mengen wurden in die spülen (wenden Sie sich an Maschine gesaugt. Busch). Zur Behebung von Problemen, die nicht in der Störungsbehebungstabelle aufgeführt sind, wenden Sie sich bitte an Ihre Busch Vertretung. 22 | 28 Instruction Manual R5 PB 0003 D_DE_de...
-
Seite 23: Technische Daten
60 Hz) Umgebungstemperaturbereich °C 5 … 40* Gaseintrittstemperaturbereich °C 5 … 40* Umgebungsdruck Atmosphärendruck Ölfüllung 0,05 Gewicht ca. * Wenden Sie sich bei höheren oder niedrigeren Temperaturen an Ihre Kontaktperson von Busch. Instruction Manual R5 PB 0003 D_DE_de 23 | 28... - Seite 24 Geeignet für leich- ten Taktbetrieb Bei ungünstigen Raumtemperaturen kann gegebenenfalls ein Öl mit anderer Viskosität verwendet werden. Kontaktieren Sie Busch für weitere Informationen. Sie können dem Typenschild (NP) entnehmen, mit welchem Öl die Maschine befüllt wurde. 24 | 28 Instruction Manual R5 PB 0003 D_DE_de...
-
Seite 25: Eu-Konformitätserklärung
Die vorliegende EU-Konformitätserklärung und die auf dem Typenschild angebrachte CE-Kennzeichnungen gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Diese Konformitätserklärung unterliegt der alleinigen Verantwortung des Herstellers. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unterneh- men) die übergeordnete Maschine bzw. -
Seite 26: Uk-Konformitätserklärung
Die vorliegende Konformitätserklärung und die auf dem Typenschild angebrachte UKCA-Kennzeichnungen gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Diese Konformitätserklärung unterliegt der alleinigen Verantwortung des Herstellers. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unterneh- men) die übergeordnete Maschine bzw. - Seite 27 H inweise Hinweise Instruction Manual R5 PB 0003 D_DE_de 27 | 28...
