5.5 Steuereinheit montieren
1. Montieren Sie die Steuereinheit außerhalb der Kabine.
2. Hierzu öffnen Sie das Gehäuse und befestigen es mittels 4 Schrauben am dafür vorgesehenen
Ort.
3. Verlegen Sie die Zuleitung zum Mühlenrad und verbinden Sie sie mit dem Motoranschluss an
der Rückseite des Mühlenrades.

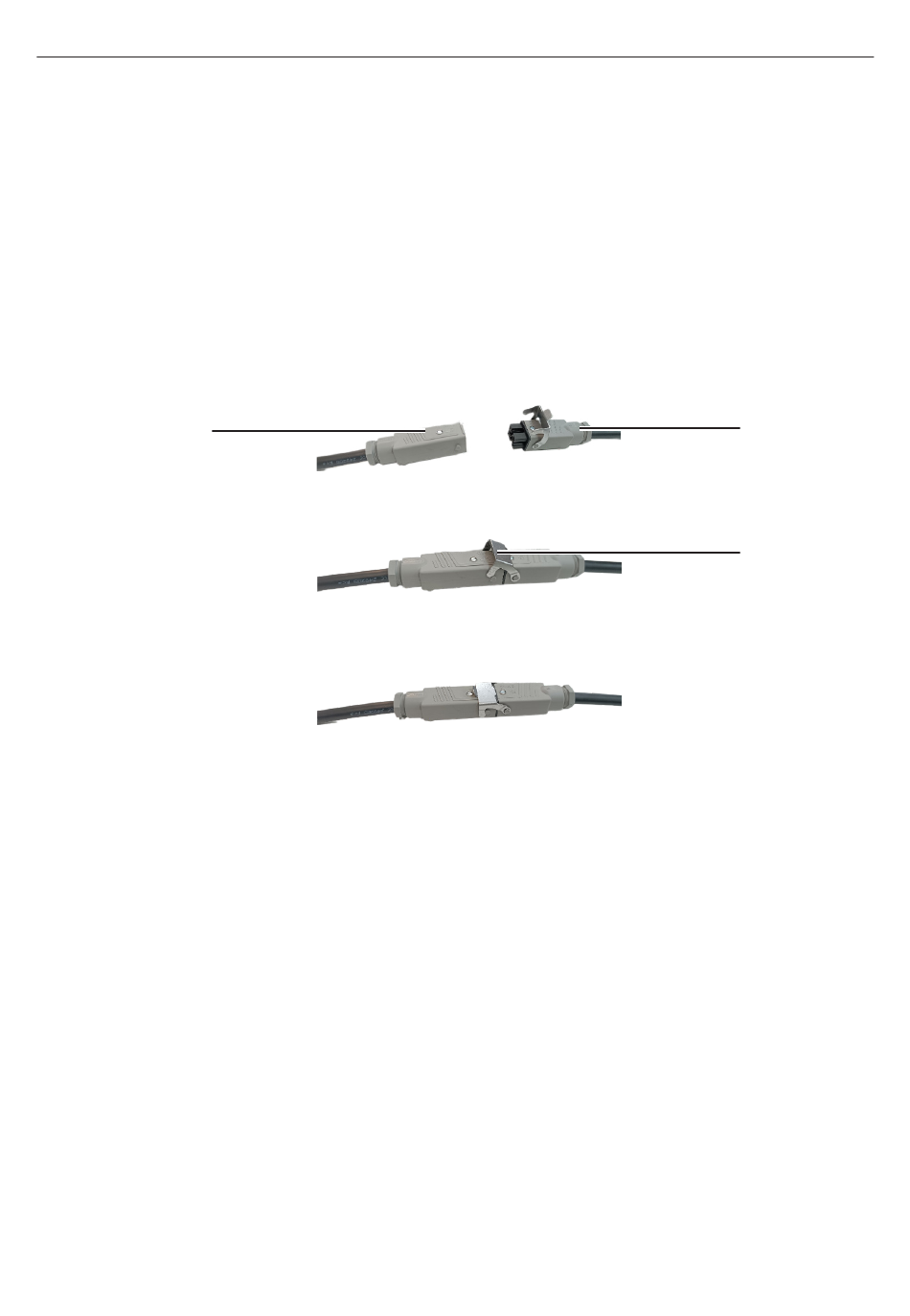

Nehmen Sie den Stecker des Mühlenrades (A) und den Stecker der Steuereinheit (B).
ƒ
Zwei Stecker miteinander verbinden.
ƒ
Schließen Sie den Hebel-Verschluss.
ƒ
A
A. Stecker des Mühlenrades
B. Stecker der Steuereinheit
18
C. Hebel-Verschluss
Montage
B
C
