Thermalright AXP-100 Installationsanleitung Seite 16

AXP-IOO
Intel 775/1155/1156/1366

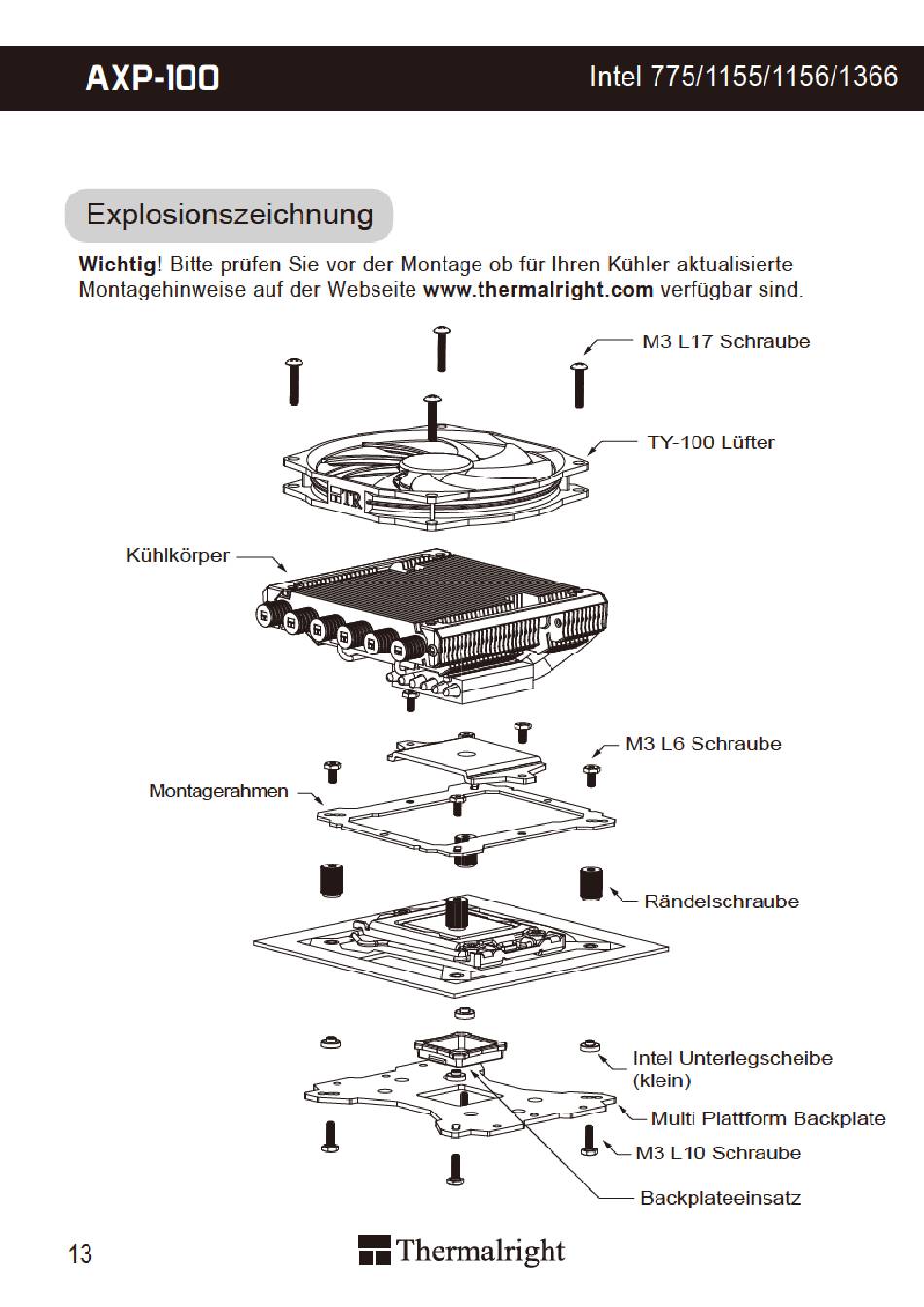

Explosionszeichnung
Wichtig! Bitte profen Sie vor der Montage 0b fur Ihren Kohler aktualisierte
Montagehinweise auf der Webseite www.thermalright.com verfügbar sind
M3 L 17 Schraube
TY-IOO Lüfter
Kühlkörper —A
M3 L6 Schraube
Montagerahmen
Rändelschraube
N_ Intel Unterlegscheibe
(klein)
Multi Plattform Backplate
X—M3 LIO Schraube
Backplateeinsatz
