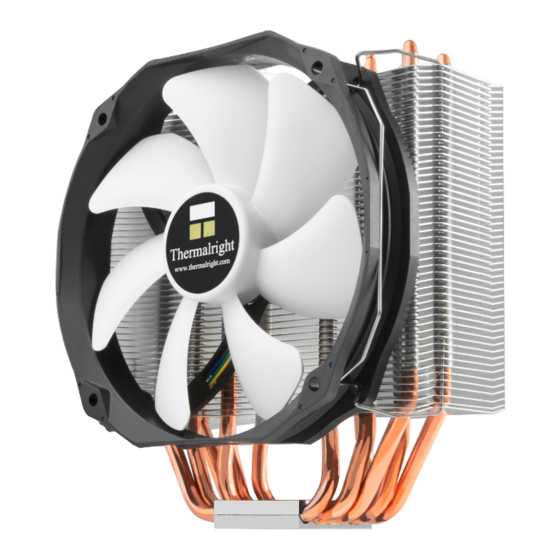

Thermalright True Spirit 140 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für True Spirit 140:
- Bedienungsanleitung (45 Seiten) ,
- Bedienungsanleitung (45 Seiten) ,
- Bedienungsanleitung (32 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Thermalright True Spirit 140
Inhaltszusammenfassung für Thermalright True Spirit 140

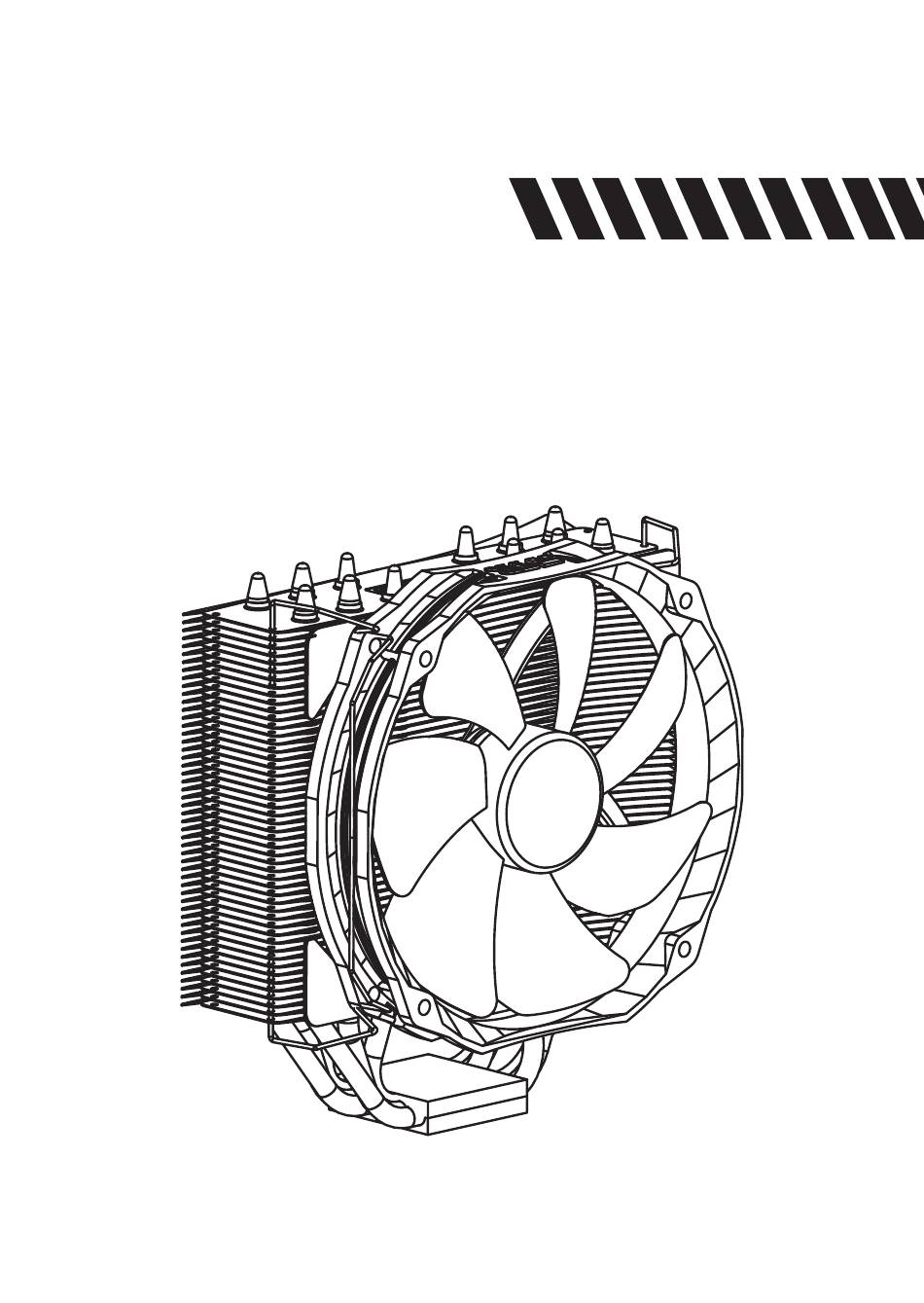

- Seite 1 Thermalright True Spirit 140 (BW)
- Seite 3 Montagematerial t i r × 4 × 1 × 4 × 8 × 7 × 4 × 5 × 4 × 1 × 1 Chill Factor × 1 × 4 × 1...
-
Seite 4: Explosionszeichnung
Thermalright True Spirit 140 (BW) Intel 775/1155/1156/1366 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.themalright.com verfügbar sind. 14 cm Lüfterklammer TS140 Kühlkörper M3 L6 Schraube TY147 Lüfter Montagerahmen Anti-Vibrationspad Rändelschraube... - Seite 5 Befestigungsplatte ×1 Rändelschraube ×4 Adapterschraube x4 M3 L6 Schraube ×5 M3 L10 Schraube ×7 14 cm Lüfterklammer ×4 Intel Unterlegscheibe AMD Unterlegscheibe Anti-Vibrationspad ×8 (klein) ×4 (groß) ×4 TY147 Lüfter ×1 Backplateeinsatz ×1 Wärmeleitpaste ×1 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 6 Installationsanleitung: Schritt 1: 1366 1156 1155 Wählen Sie die Plattform (775/1155/1156/1366), die Sie verwenden möchten. Führen Sie vier M3L10 Adapterschrauben von unten nach oben durch die Metall Backplate. Legen Sie die Metall Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben (für Intel) auf die Schraubenzylinder. Schritt 3: Schritt 2: Platzieren Sie nun das Motherboard auf...
- Seite 7 Thermalright True Spirit 140 (BW) Schritt 6: Nehmen Sie den TS140 Kühler aus dem Karton. Um die Montage zu erleichtern, entfernen Sie die TY-147 Lüfter vom Kühler, indem Sie die Lüfterklammern nach oben ziehen. Belassen Sie die Lüfterklammern jedoch am Kühlkörper. Bringen Sie die vier selbstklebenden Anti-Vibrationspads an den 4 Ecken des Kühlkörpers an.
- Seite 8 Thermalright True Spirit 140 (BW) Intel 2011 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.themalright.com verfügbar sind. 14 cm Lüfterklammer TS140 Kühlkörper M3 L6 Schraube TY147 Lüfter Anti-Vibrationspad Montagerahmen LGA2011 Type B...
- Seite 9 Befestigungsplatte ×1 Rändelschraube ×4 Adapterschraube x4 M3 L10 Schraube ×5 M3 L6 Schraube ×7 14 cm Lüfterklammer ×4 Intel Unterlegscheibe AMD Intel Unterlegscheibe Anti-Vibrationspad ×8 (klein) ×4 (groß) ×4 TY147 Lüfter ×1 Backplateeinsatz ×1 Wärmeleitpaste ×1 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 10 Installationsanleitung: Schritt 1: Schrauben Sie die vier LGA2011 Type B Adapterschrauben in die Gewinde des Montagerahmens, der sich um den Prozessorsockel befindet. Schritt 2: Platzieren Sie den Befestigungsrahmen auf die LGA2011 Type B Adapterschrauben und fixieren ihn mit vier M3L6 Schrauben. Schritt 3: Tragen Sie eine hauchdünne Schicht Wärmeleitpaste auf der Oberfläche der CPU und auf der Unterseite des Kühlers auf.
- Seite 11 Thermalright True Spirit 140 (BW) Schritt 5: Schritt 4: Führen Sie die Enden der Lüfterklammer in die Platzieren Sie nun den Kühlkörper auf die CPU. entsprechenden Befestigungslöcher an der Ober- und Führen Sie anschließend die Befestigungsplatte Unterseite des Kühlkörpers. Anschließend kleben Sie durch den Kühlkörper und benutzen die beiden...
- Seite 12 Thermalright True Spirit 140 (BW) AM2/AM2+/AM3/AM3+/FM1/FM2 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.themalright.com verfügbar sind. 14cm Lüfterklammer TS140 Kühlkörper TY147 Lüfter M3 L6 Schraube Montagerahmen Anti-Vibrationspad Rändelschraube Befestigungsplatte AMD Unterlegscheibe (groß)
- Seite 13 Befestigungsplatte ×1 Rändelschraube ×4 Adapterschraube x4 M3 L10 Schraube ×5 M3 L6 Schraube ×7 14 cm Lüfterklammer ×4 Intel Unterlegscheibe AMD Unterlegscheibe Anti-Vibrationspad ×8 (klein) ×4 (groß) ×4 TY147 Lüfter ×1 Backplateeinsatz ×1 Wärmeleitpaste ×1 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 14 Installationsanleitung: Schritt 1: Achten Sie auf die für AMD Sockel vorgesehene Bohrungen in der Multi Plattform Backplate. Führen Sie die vier M3L10 Schrauben jeweils von unten durch diese Bohrungen und legen dann die Backplate auf den Tisch. Legen Sie die vier Unterlegscheiben (für AMD) über die hervorstehenden Gewinde. Schritt 4: Schritt 2: Beachten Sie: Bei Verwendung einer AMD Sockel...
- Seite 15 Lüfterklammern. Hierzu ziehen Sie an den am Sie die ordnungsgemäße Funktion vor der Kühlkörper befestigten Klammern, um die Ecken in Inbetriebnahme Ihres PC. die Befestigungslöchern im Lüfterrahmen des Lüfters Die Installation ist abgeschlossen. einrasten zu lassen. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 16 Thermalright True Spirit 140 (BW) Technische Spezifikationen Kühlkörper Spezifikationen: Maße (in mm): Länge 155 x Breite 53,4 x Höhe 170,2 Gewicht: 610 g (ohne Lüfter und Montageklammern) Heatpipe: 6 mm Heatpipe * 6 Stück Copper Base: C1100 reines Kupfer, vernickelt Lüfter Spezifikationen:...
- Seite 17 Thermalright True Spirit 140 (BW) 57.5 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 18 Thermalright True Spirit 140 (BW) Thermalright True Spirit Series True Spirit 140 True Spirit 120 True Spirit 90...
- Seite 20 The Ultimate Cooling Solutions! www.thermalright.com TEL: +886-2-8663-6630 FAX: +886-2-8663-6645 EMAIL: sales@thermalright.com...
