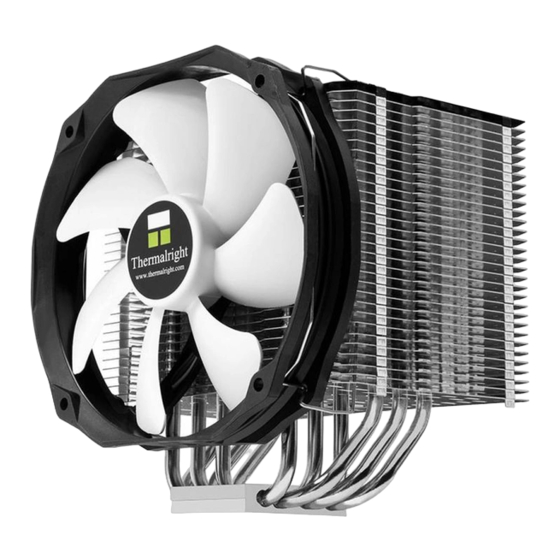

- Seite 1 All manuals and user guides at all-guides.com Thermalright Macho Rev. A (BW)
- Seite 2 all-gui des.c...
- Seite 3 All manuals and user guides at all-guides.com...
- Seite 4 All manuals and user guides at all-guides.com Assembly package Macho Rev. A (BW) × 4 × 1 × 4 × 4 × 7 × 4 × 4 × 5 × 1 × 1 Chill Factor × 1 × 2 × 1 ×...
-
Seite 5: Exploded View

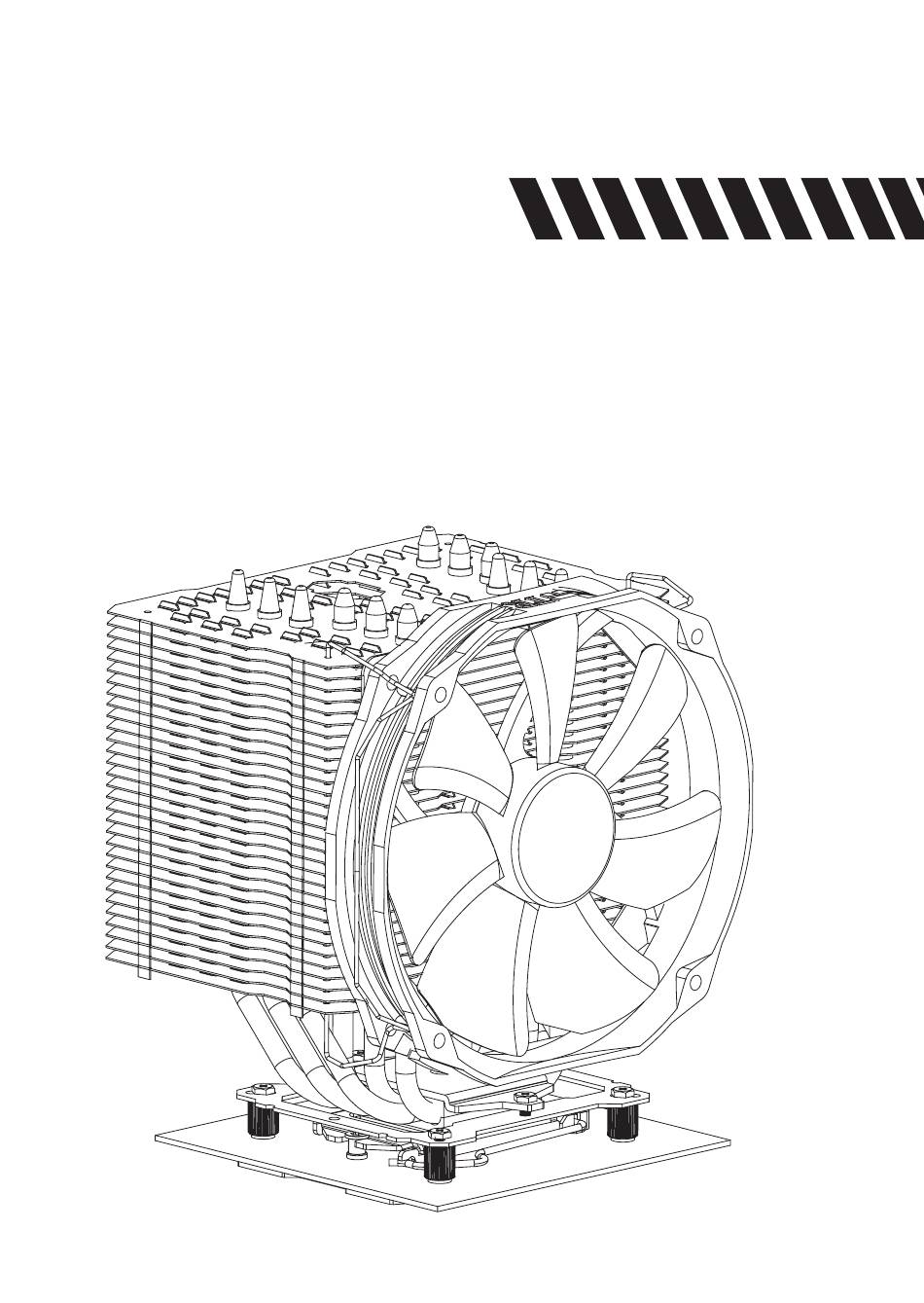

All manuals and user guides at all-guides.com Macho Rev.A (BW) Intel 775/1150/1151/1155/1156/1366 Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Fan Clip Macho Heatsink Body M3 L6 Screw TY-147A Anchoring Mount Anti-Vibration Pads... - Seite 6 M3 L10 Screw ×5 M3 L6 Screw ×7 Intel Washer (small) ×4 AMD Washer (big) ×4 Anti-Vibration Pad ×4 Backplate cap ×1 Fan Clip ×2 Thermal paste ×1 Screw driver ×1 TY-147A ×1 Mylar ×1 The Ultimate Cooling Solutions! www.thermalright.com...
-
Seite 7: Installation Instructions
All manuals and user guides at all-guides.com Installation Instructions: Step 1: Step 1 : Part Installation Take out Macho cooler from the paper box.Remove the TY-147A from the cooler by pulling the Fan Clips upwards in order to give room for ease of installation. And leave the Fan Clips on the Heatsink Body. - Seite 8 all-gui des.c...
- Seite 9 Plug in the fan connector to the CPU PWM Fan Body. And then secure it with the Fan Clips, by socket on the motherboard. Installation complete. pulling the Fan Clips to place the four ends at the four holes on the TY-147A. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 10 All manuals and user guides at all-guides.com Macho Rev.A (BW) Intel 2011/2011-3/2066 Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Fan Clip Macho Heatsink Body M3 L6 Screw TY-147A Anchoring Mount Anti-Vibration Pads...
- Seite 11 M3 L10 Screw ×5 M3 L6 Screw ×7 Intel Washer (small) ×4 AMD Washer (big) ×4 Anti-Vibration Pad ×4 Backplate cap ×1 Fan Clip ×2 Thermal paste ×1 Screw driver ×1 TY-147A ×1 Mylar ×1 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 12 All manuals and user guides at all-guides.com Installation Instructions: Step 1: Step 1 : Part Installation Take out Macho cooler from the paper box.Remove the TY-147A from the cooler by pulling the Fan Clips upwards in order to give room for ease of installation. And leave the fan clips on the Heatsink Body. Do not remove them.
- Seite 13 Plug in the fan connector to the CPU PWM Fan Body. And then secure it with the Fan Clips, by socket on the motherboard. Installation complete. pulling the Fan Clips to place the four ends at the four holes on the TY-147A. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 14 all-gui des.c...
- Seite 15 All manuals and user guides at all-guides.com Macho Rev.A (BW) AM2/AM2+/AM3/AM3+/AM4/FM1/FM2/FM2+ Exploded View Important! Before proceeding with installation, please check for the most up-to-date instructions at www.thermalright.com Fan Clip Macho Heatsink Body M3 L6 Screw TY-147A Anchoring Mount Screw Nut...
- Seite 16 M3 L10 Screw ×5 M3 L6 Screw ×7 Intel Washer (small) ×4 AMD Washer (big) ×4 Anti-Vibration Pad ×4 Backplate cap ×1 Fan Clip ×2 Thermal paste ×1 Screw driver ×1 TY-147A ×1 Mylar ×1 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 17 All manuals and user guides at all-guides.com Installation Instructions: Step 1: Step 1 : Part Installation Take out Macho cooler from the paper box. Remove the TY-147A from the cooler by pulling the Fan Clips upwards in order to give room for ease of installation. And leave the Fan Clips on the Heatsink Body.
- Seite 18 Plug in the fan connector to the CPU PWM Fan Body. And then secure it with the Fan Clips, by socket on the motherboard. Installation complete. pulling the Fan Clips to place the four ends at the four holes on the TY-147A . The Ultimate Cooling Solutions! www.thermalright.com...
-
Seite 19: Explosionszeichnung
All manuals and user guides at all-guides.com Macho Rev.A (BW) Intel 775/1150/1151/1155/1156/1366 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.themalright.com verfügbar sind. Lüfterklammer Macho Kühlkörper M3 L6 Schraube TY-147A Montagerahmen Anti-Vibrationpad Rändelschraube Befestigungsplatte... - Seite 20 all-gui des.c...
- Seite 21 Befestigungsplatte ×1 Rändelschraube ×4 Adapterschraube x4 Intel Unterlegscheibe M3 L10 Schraube ×5 M3 L6 Schraube ×7 (klein) ×4 AMD Unterlegscheibe Anti-Vibrationspad ×4 Backplateeinsatz ×1 (groß) ×4 Schraubendreher ×1 Lüfterklammer ×2 Wärmeleitpaste ×1 Leitschutzfolie ×1 TY-147A ×1 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 22 All manuals and user guides at all-guides.com Installationsanleitung: Schritt 1: Nachdem Sie den Macho Kühler aus der Verpackung genommen haben demontieren Sie zunächst den Lüfter, um die Installation zu vereinfachen. Belassen Sie hierbei die Lüfterklammern am Kühlkörper - entfernen Sie diese nicht. Bringen Sie die vier selbstklebenden Anti-Vibrationspads an den Ecken des Kühlkörpers an.
- Seite 23 Die Installation ist nun abgeschlossen. Bitte mit den Lüfterklammern, indem Sie prüfen Sie die ordnungsgemäße Funktion vor diese über den Lüfterrahmen klappen und die Inbetriebnahme Ihres PC. spitzwinkeligen Ecken in die Montagelöcher des Lüfters einrasten lassen. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 24 All manuals and user guides at all-guides.com Macho Rev.A (BW) Intel 2011/2011-3/2066 Explosionszeichnung Wichtig! Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.com verfügbar sind. Lüfterklammer Macho Kühlkörper M3 L6 Schraub TY-147A Montagerahmen...
- Seite 25 Befestigungsplatte ×1 Rändelschraube ×4 Adapterschraube x4 Intel Unterlegscheibe M3 L10 Schraube ×5 M3 L6 Schraube ×7 (klein) ×4 AMD Unterlegscheibe Anti-Vibrationspad ×4 Backplateeinsatz ×1 (groß) ×4 Schraubendreher ×1 Lüfterklammer ×2 Wärmeleitpaste ×1 Leitschutzfolie ×1 TY-147A ×1 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 26 all-gui des.c...
- Seite 27 All manuals and user guides at all-guides.com Installationsanleitung: Schritt 1: Nachdem Sie den Macho Kühler aus der Verpackung genommen haben demontieren Sie zunächst den Lüfter, um die Installation zu vereinfachen. Belassen Sie hierbei die Lüfterklammern am Kühlkörper - entfernen Sie diese nicht. Bringen Sie die vier selbstklebenden Anti-Vibrationspads an den Ecken des Kühlkörpers an.
- Seite 28 Die Installation ist nun abgeschlossen. Bitte mit den Lüfterklammern, indem Sie prüfen Sie die ordnungsgemäße Funktion vor diese über den Lüfterrahmen klappen und die Inbetriebnahme Ihres PC. spitzwinkeligen Ecken in die Montagelöcher des Lüfters einrasten lassen. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 29 All manuals and user guides at all-guides.com Macho Rev.A (BW) AM2/AM2+/AM3/AM3+/AM4/FM1/FM2/FM2+ Explosionszeichnung Wichtig!Bitte prüfen Sie vor der Montage, ob für Ihren Kühler aktualisierte Montagehinweise auf der Webseite www.thermalright.comverfügbar sind. Lüfterklammer Macho Kühlkörper M3 L6 Schraube TY-147A Montagerahmen Rändelschraube Anti-Vibrationpad Befestigungsplatte...
- Seite 30 Befestigungsplatte ×1 Rändelschraube ×4 Adapterschraube x4 Intel Unterlegscheibe M3 L10 Schraube ×5 M3 L6 Schraube ×7 (klein) ×4 AMD Unterlegscheibe Anti-Vibrationspad ×4 Backplateeinsatz ×1 (groß) ×4 Schraubendreher ×1 Lüfterklammer ×2 Wärmeleitpaste ×1 Leitschutzfolie ×1 TY-147A ×1 The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 31 All manuals and user guides at all-guides.com Installationsanleitung: Schritt 1: Nachdem Sie den Macho Kühler aus der Verpackung genommen haben demontieren Sie zunächst den Lüfter, um die Installation zu vereinfachen. Belassen Sie hierbei die Lüfterklammern am Kühlkörper - entfernen Sie diese nicht. Bringen Sie die vier selbstklebenden Anti-Vibrationspads an den Ecken des Kühlkörpers an.
- Seite 32 all-gui des.c...
- Seite 33 Die Installation ist nun abgeschlossen. Bitte mit den Lüfterklammern, indem Sie prüfen Sie die ordnungsgemäße Funktion vor diese über den Lüfterrahmen klappen und die Inbetriebnahme Ihres PC. spitzwinkeligen Ecken in die Montagelöcher des Lüfters einrasten lassen. The Ultimate Cooling Solutions! www.thermalright.com...
- Seite 34 All manuals and user guides at all-guides.com Macho Rev.A (BW) Technical Spec Heatsink Specifications: Dimension: Length 140mm x Width 102mm x Height 162mm Weight: 710g Heatpipe: 6mm heatpipe*6 units Copper Base: C1100 Pure copper nickel plated Fan Specification: Dimension: L152mm x H140mm x W26.5m Weight: 160g Fan speed: 300~1300RPM (4-Pin PWM) Fan noise: 15~21dBA MAX (4-Pin PWM)
-
