Weishaupt Splitblock WSB 18 Montage- Und Betriebsanleitung Seite 30

5 Installation
83330101 1/2024-03 Ber
Montage- und Betriebsanleitung
Luft/Wasser-Wärmepumpe Splitblock® WSB 12 ... 18 (Innengerät)

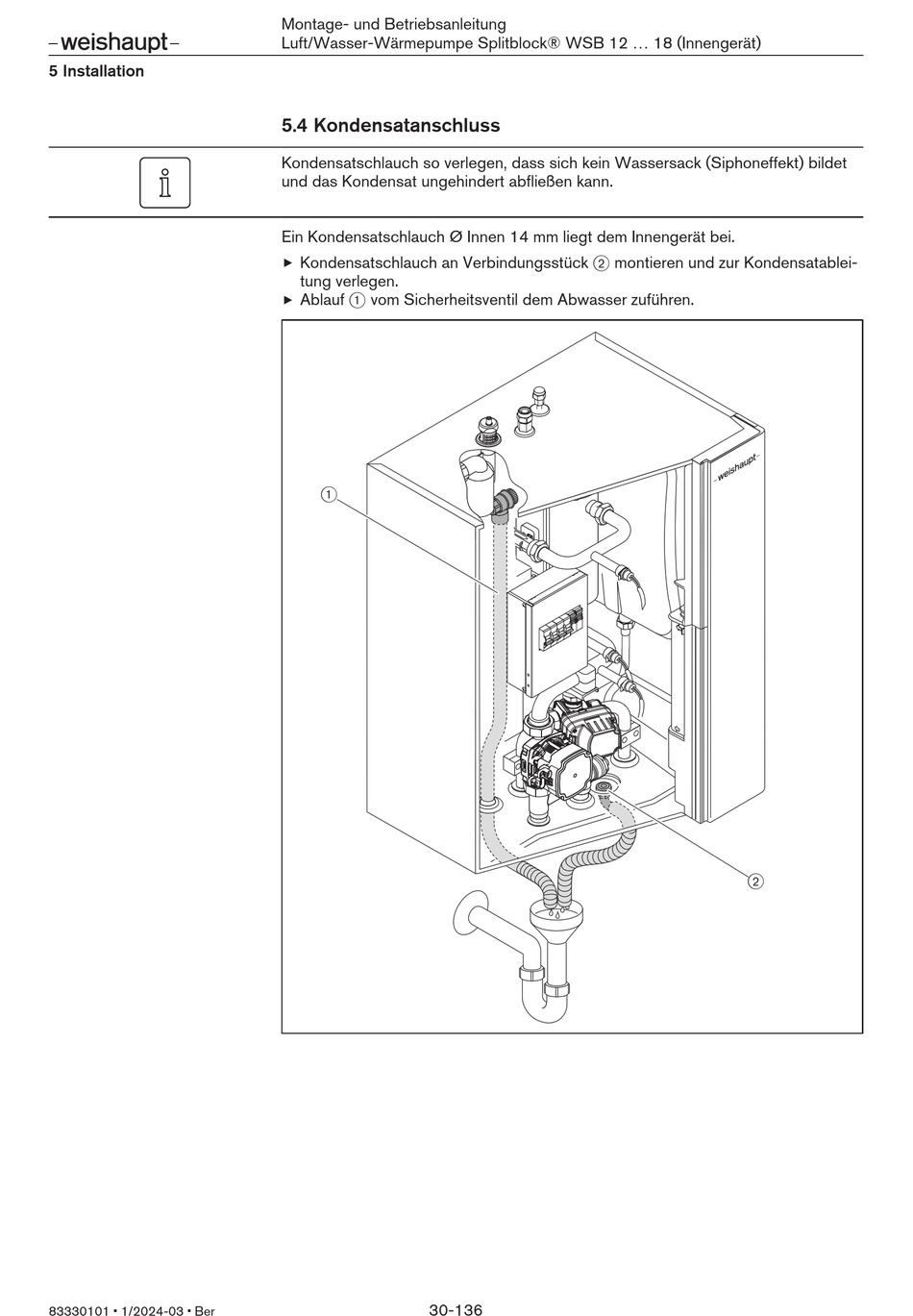

5.4 Kondensatanschluss
Kondensatschlauch so verlegen, dass sich kein Wassersack (Siphoneffekt) bildet
und das Kondensat ungehindert abfließen kann.
Ein Kondensatschlauch Ø Innen 14 mm liegt dem Innengerät bei.
Kondensatschlauch an Verbindungsstück 2 montieren und zur Kondensatablei-
tung verlegen.
Ablauf 1 vom Sicherheitsventil dem Abwasser zuführen.
1
30-136
2
