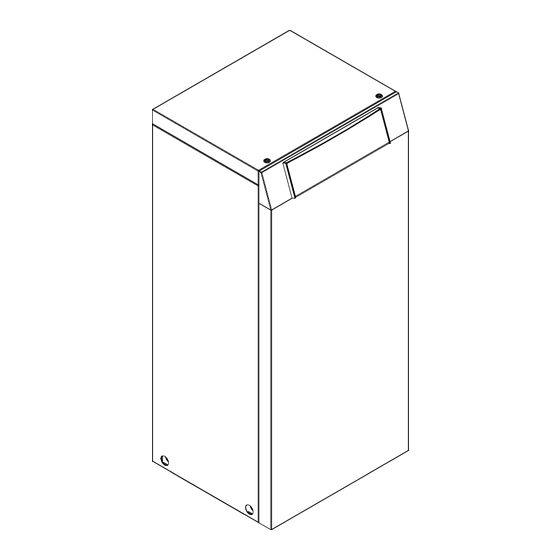

- Seite 1 Montage- und Betriebsanleitung Weishaupt Wasser/Wasser-Wärmepumpe für Innenaufstellung WWP W 9 I - WWP W 27 I 83255501 · 12/2009...
-
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I Inhaltsverzeichnis Bitte sofort lesen ........................... 2 Wichtige Hinweise ..................... 2 Bestimmungsgemäßer Gebrauch................3 Gesetzliche Vorschriften und Richtlinien .............. 3 Energiesparende Handhabung der Wärmepumpe..........3 Verwendungszweck der Wärmepumpe................4 Anwendungsbereich .................... -
Seite 4: Bitte Sofort Lesen
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 1 Bitte sofort lesen Bitte sofort lesen Wichtige Hinweise ACHTUNG Das Brunnenwasser muss der geforderten Wasserqualität entsprechen. ACHTUNG Die Wärmepumpe ist nicht am Holzrost befestigt. ACHTUNG Die Wärmepumpe darf nur bis zu einer Neigung von maximal 45° (in jeder Richtung) gekippt werden. -
Seite 5: Bestimmungsgemäßer Gebrauch
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 1 Bitte sofort lesen Bestimmungsgemäßer Gebrauch Dieses Gerät ist nur für den vom Hersteller vorgesehenen Verwendungszweck freige- geben. Ein anderer oder darüber hinaus gehender Gebrauch gilt als nicht bestim- mungsgemäß. -
Seite 6: Verwendungszweck Der Wärmepumpe
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 2 Verwendungszweck der Wärmepumpe Verwendungszweck der Wärmepumpe Anwendungsbereich Die Wasser/Wasser-Wärmepumpe ist ausschließlich für die Erwärmung von Hei- zungswasser vorgesehen. Sie kann in vorhandene oder neu zu errichtende Heizungs- anlagen eingesetzt werden. -
Seite 7: Grundgerät
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 3 Grundgerät Grundgerät Das Grundgerät besteht aus einer anschlussfertigen Wärmepumpe für Innenaufstel- lung mit Gehäuse, Schaltraum und integriertem Regler. Der Kältekreis ist “hermetisch geschlossen” und enthält das vom Kyoto-Protokoll erfasste fluorierte Kältemittel R407C mit einem GWP-Wert von 1525. -
Seite 8: Transport
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 4 Transport Transport Zum Transport auf ebenem Untergrund eignet sich ein Hubwagen. Muss die Wärme- pumpe auf unebenem Untergrund oder über Treppen befördert werden, kann dies mit Tragriemen geschehen. Diese können direkt unter dem Holzrost hindurchgeführt wer- den. -
Seite 9: Aufstellung
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 5 Aufstellung Aufstellung Allgemeine Hinweise Das Gerät ist nur in nicht feuchten Innenräumen auf einer ebenen, glatten und waag- rechten Fläche aufzustellen. Dabei sollte der Rahmen rundum dicht am Boden anlie- gen, um eine geeignete Schallabdichtung zu gewährleisten. -
Seite 10: Montage
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 6 Montage Montage Allgemein An der Wärmepumpe sind folgende Anschlüsse herzustellen: Vor-/Rücklauf Brunnenanlage Vor-/Rücklauf Heizung Stromversorgung Heizungsseitiger Anschluss ACHTUNG Vor Anschluss der Wärmepumpe Heizungsanlage spülen. Bevor die heizwasserseitigen Anschlüsse der Wärmepumpe erfolgen, muss die Hei- zungsanlage gespült werden, um eventuell vorhandene Verunreinigungen, Reste von... -
Seite 11: Elektrischer Anschluss
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 6 Montage Elektrischer Anschluss An der Wärmepumpe müssen folgende elektrischen Anschlüsse hergestellt werden. Anschluss der Steuerleitung am Schaltblech der Wärmepumpe über Klemmen X1: L/N/PE. Anschluss der Lastleitung am Schaltblech der Wärmepumpe über Klemmen X5: L1/ L2/L3/PE. -
Seite 12: Inbetriebnahme
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 7 Inbetriebnahme Inbetriebnahme Allgemein Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, sollte diese von einem vom Werk autorisierten Kundendienst durchgeführt werden. Unter bestimmten Bedin- gungen ist damit eine Verlängerung der Gewährleistung verbunden (vgl. Garantieleis- tungen). -
Seite 13: Pflege / Reinigung
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 8 Pflege / Reinigung Pflege / Reinigung Pflege Die Wärmepumpe arbeitet wartungsfrei. Um Betriebsstörungen durch Schmutzabla- gerungen in den Wärmeaustauschern zu vermeiden, ist dafür Sorge zu tragen, dass keinerlei Verschmutzungen in die Wärmequellen- und Heizungsanlage gelangen kön-... -
Seite 14: Anforderungen An Die Wasserqualität
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 8 Pflege / Reinigung Anforderungen an die Wasserqualität Um eine Verockerung der Wärmepumpenanlage zu verhindern, dürfen keine absetzba- ren Stoffe im Grundwasser enthalten sein und die EISEN- (< 0,2 mg/l) und MANGAN- (<... -
Seite 15: Störungen / Fehlersuche
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 9 Störungen / Fehlersuche Störungen / Fehlersuche Diese Wärmepumpe ist ein Qualitätsprodukt und sollte störungsfrei arbeiten. Tritt den- noch eine Störung auf, wird dies im Display des Wärmepumpenamanagers angezeigt. -
Seite 16: 10 Außerbetriebnahme / Entsorgung
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 10 Außerbetriebnahme / Entsorgung 10 Außerbetriebnahme / Entsorgung Bevor die Wärmepumpe ausgebaut wird, ist die Maschine spannungsfrei zu schalten und abzuschiebern. Umweltrelevante Anforderungen, in Bezug auf Rückgewinnung, Wiederverwendung und Entsorgung von Betriebsstoffen und Bauteilen gemäß den gängigen Normen, sind einzuhalten. -
Seite 17: 11 Geräteinformation
WWP W 9 I - WWP W 27 I 11 Geräteinformation 11 Geräteinformation Typ- und Verkaufsbezeichnung WWP W 9 I WWP W 14 I WWP W 18 I WWP W 22 I WWP W 27 I Bauform 2.1 Schutzart nach EN 60 529 IP 20... - Seite 18 Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 11 Geräteinformation 452232.66.19 · 12/2009 · Rei...
-
Seite 19: Anhang
Kennlinien WWP W 27 I ..................VII Stromlaufpläne ...........................VIII Steuerung WWP W 9 I - WWP W 22 I............VIII Last WWP W 9 I - WWP W 22 I .................IX Klemmenanschlussplan WWP W 9 I - WWP W 22 I........X Legende WWP W 9 I - WWP W 22 I ..............XI... -
Seite 20: Maßbild
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 1 Maßbild Maßbild 452232.66.19 · 12/2009 · Rei... -
Seite 21: Diagramme
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 2 Diagramme Diagramme Kennlinien WWP W 9 I 452232.66.19 · 12/2009 · Rei... -
Seite 22: Kennlinien Wwp W 14 I
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 2 Diagramme Kennlinien WWP W 14 I 452232.66.19 · 12/2009 · Rei... -
Seite 23: Kennlinien Wwp W 18 I
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 2 Diagramme Kennlinien WWP W 18 I 452232.66.19 · 12/2009 · Rei... -
Seite 24: Kennlinien Wwp W 22 I
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 2 Diagramme Kennlinien WWP W 22 I 452232.66.19 · 12/2009 · Rei... -
Seite 25: Kennlinien Wwp W 27 I
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 2 Diagramme Kennlinien WWP W 27 I 452232.66.19 · 12/2009 · Rei... -
Seite 26: Stromlaufpläne
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 3 Stromlaufpläne Stromlaufpläne Steuerung WWP W 9 I - WWP W 22 I VIII 452232.66.19 · 12/2009 · Rei... -
Seite 27: Last Wwp W 9 I - Wwp W 22 I
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 3 Stromlaufpläne Last WWP W 9 I - WWP W 22 I 452232.66.19 · 12/2009 · Rei... -
Seite 28: Klemmenanschlussplan Wwp W 9 I - Wwp W 22 I
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 3 Stromlaufpläne Klemmenanschlussplan WWP W 9 I - WWP W 22 I 452232.66.19 · 12/2009 · Rei... -
Seite 29: Legende Wwp W 9 I - Wwp W 22 I
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 3 Stromlaufpläne Legende WWP W 9 I - WWP W 22 I Drahtbrücke, muss eingelegt werden, wenn kein Wire jumper, must be inserted if no blocking contac- Le cavalier à fil doit être inséré en absence de dis- Sperrschütz benötigt wird... -
Seite 30: Steuerung Wwp W 27 I
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 3 Stromlaufpläne Steuerung WWP W 27 I 452232.66.19 · 12/2009 · Rei... -
Seite 31: Last Wwp W 27 I
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 3 Stromlaufpläne Last WWP W 27 I XIII 452232.66.19 · 12/2009 · Rei... -
Seite 32: Klemmenanschlussplan Wwp W 27 I
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 3 Stromlaufpläne Klemmenanschlussplan WWP W 27 I 452232.66.19 · 12/2009 · Rei... -
Seite 33: Legende Wwp W 27 I
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 3 Stromlaufpläne Legende WWP W 27 I Drahtbrücke, muss eingelegt werden, wenn kein Wire jumper, must be inserted if no blocking contac- Le cavalier à fil doit être inséré en absence de dis- Sperrschütz benötigt wird... -
Seite 34: Hydraulisches Prinzipschema
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 4 Hydraulisches Prinzipschema Hydraulisches Prinzipschema Darstellung 452232.66.19 · 12/2009 · Rei... -
Seite 35: Legende
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 4 Hydraulisches Prinzipschema Legende Absperrventil Shutoff valve Robinet d’arrêt Absperrventil mit Entleerung Shutoff valve with drainage Robinet d’arrêt avec purge Überstromventil Overflow valve Vanne de trop-plein Sicherheitsventil Safety valve Vanne de sécurité... -
Seite 36: Konformitätserklärung
Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 5 Konformitätserklärung Konformitätserklärung XVIII 452232.66.19 · 12/2009 · Rei... - Seite 37 Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 5 Konformitätserklärung 452232.66.19 · 12/2009 · Rei...
- Seite 38 Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 5 Konformitätserklärung 452232.66.19 · 12/2009 · Rei...
- Seite 39 Montage- und Betriebsanleitung WWP W 9 I - WWP W 27 I 5 Konformitätserklärung 452232.66.19 · 12/2009 · Rei...
- Seite 40 83255501 · 12/2009 · Rei...
