Verwandte Anleitungen für Weishaupt WSB 6-A-RME
Inhaltszusammenfassung für Weishaupt WSB 6-A-RME

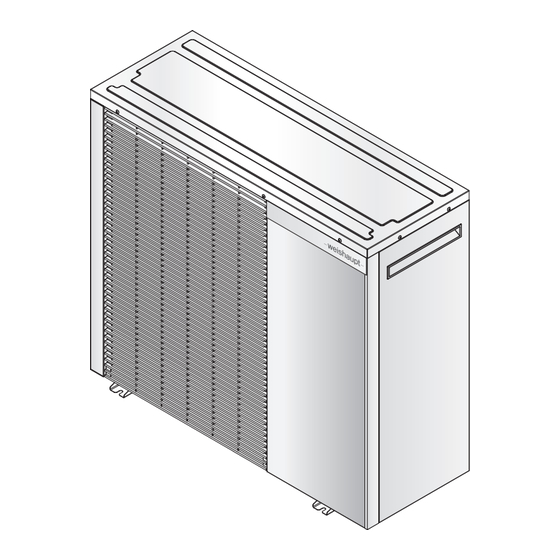

- Seite 1 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 83328101 2/2023-09...
- Seite 2 3.4.6.1 Leistung Heizen ................... 15 3.4.6.2 Leistung Kühlen ................... 16 3.4.7 Medium ......................... 16 3.4.8 Kennlinien Heizen .................... 17 3.4.8.1 WSB 6-A-RME .................... 17 3.4.8.2 WSB 8-A-RME .................... 18 3.4.8.3 WSB 10-A-RME .................. 19 3.4.9 Betriebsdruck ...................... 20 3.4.10 ...
- Seite 3 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 4.2.4 Montage an der Wand .................. 28 Installation ........................ 29 5.1 Kältekreis ........................ 29 5.1.1 Kältemittelleitung verlegen ................ 29 5.1.2 Serviceabdeckung entfernen ................ 33 5.1.3 Kältemittelleitung anschließen ................. 34 5.1.4 Druckprüfung der Kältemittelleitung durchführen ........ 36 5.1.5 ...
- Seite 4 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. Sie wird ergänzt durch die Montage- und Betriebsanleitung Innengerät. Für eine Kaskade das Zusatzblatt Wärmepumpen-Kaskade beachten (Druck-Nr.
- Seite 5 Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen Weiterbenutzung trotz Auftreten von einem Mangel unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten unsachgemäß durchgeführte Reparaturen keine Verwendung von Weishaupt-Originalteilen höhere Gewalt eigenmächtige Veränderungen am Gerät Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft...
- Seite 6 Das Außengerät in Verbindung mit dem Innengerät ist ausschließlich geeignet für: Erwärmung und Kühlung von Heizwasser nach VDI 2035 monoenergetischen und bivalenten Betrieb Das Außengerät darf nur mit einem Weishaupt Innengerät betrieben werden. Fol- gende Kombinationen sind möglich: Außengerät Innengerät WSB 6-A-RME-A...
- Seite 7 Mobiltelefone verwenden Über bauseitige Sicherung Außengerät/Anlage von der Spannungsversorgung trennen. Hausbewohner warnen, keine Türklingel betätigen. Kältetechniker oder Weishaupt-Kundendienst benachrichtigen. Betreiber benachrichtigen. Sicherstellen, dass im Freien oder in angrenzenden Räumen und Gebäuden kei- ne Personen gefährdet werden. Wenn bei Transport oder Lagerung eine Beschädigung auftritt, zusätzlich: Fenster und Türen öffnen.
- Seite 8 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 2 Sicherheit 2.4.2 Normalbetrieb Gerät nur mit geschlossener Abdeckung betreiben. Alle Schilder am Gerät lesbar halten und ggf. erneuern. Vorgeschriebene Einstell-, Wartungs- und Inspektionsarbeiten fristgemäß durch- führen. Gerät nur mit geöffneten Serviceventilen betreiben. 2.4.3 Elektrische Arbeiten Bei Arbeiten an spannungsführenden Bauteilen beachten: Unfallverhütungsvorschriften (z. B. DGUV Vorschrift 3) und örtliche Vorschriften...
- Seite 9 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 2 Sicherheit 2.4.5 Dach- oder Fassadenarbeiten Sicherheitsregeln und örtliche Vorschriften beachten. Sicherheitsausrüstung gegen Absturz verwenden. Maßnahmen zum Schutz vor herabfallenden Gegenständen treffen. 2.4.6 Lagerung Die Wärmepumpe enthält brennbares Kältemittel in einem hermetisch dichten Kreislauf.
- Seite 10 Leistungsgröße: 8 Konstruktionsstand reversibel modulierend Ausführung: einphasig Aufstellung: außen 3.2 Typ und Serialnummer Der Typ und die Serialnummer auf dem Typenschild identifizieren das Produkt ein- deutig. Sie sind für den Weishaupt-Kundendienst erforderlich. 1 Typenschild Typ: Ser. Nr.: 10-68 83328101 2/2023-09 Ber...
- Seite 11 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 3 Produktbeschreibung 3.3 Funktion Das Außengerät entzieht der Außenluft Wärmeenergie. Die entzogene Energie wird über den Kältekreis an den Heizkreis weitergegeben. Durch eine interne Kreislaufumkehr kann mit dem Gerät auch gekühlt werden. Ventilator Der Ventilator saugt die Umgebungsluft über den Verdampfer an.
- Seite 12 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 3 Produktbeschreibung 3.3.2 Komponenten 1 Verdampfer (Wärmetauscher) 2 Luftansaugfühler (OAT) 3 Kontroll-Box (Geräteelektronik) 4 Temperaturfühler am Inverter (HST) 5 Wärmetauscherfühler AG Mitte (OMT) 6 Schraderventil 7 Anschlussblock 8 Expansionsventil 9 Vierwegeventil 0 Wärmetauscherfühler AG Eintritt (OCT) q Flüssigkeitsabscheider w Kältemittelanschluss ¼"...
- Seite 13 Temperatur im Betrieb - Heizen -20 … +45 °C Temperatur im Betrieb - Kühlen +10 … +46 °C Temperatur bei Transport/Lagerung –25 … +60 °C relative Luftfeuchtigkeit bei Transport/Lagerung max 80 %, keine Betauung Aufstellhöhe max 2000 m Für eine höhere Aufstellhöhe ist Rücksprache mit Weishaupt erforderlich. 13-68 83328101 2/2023-09 Ber...
- Seite 14 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 3 Produktbeschreibung 3.4.5 Emissionen Schall Zweizahl-Geräuschemissionswerte WSB 6 WSB 8 WSB 10 gemessener Schallleistungspegel L (re 1 pW) bei 62 dB(A) 58 dB(A) Norm-Nennbedingungen A7 / W55 Unsicherheit K 3 dB(A) 3 dB(A) Nach ISO 9614-2 ermittelt. Die gemessenen Schallpegel plus Unsicherheit stellen den oberen Grenzwert dar, der bei Messungen auftreten kann.
- Seite 15 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 3 Produktbeschreibung 3.4.6.1 Leistung Heizen Leistungsdaten nach EN 14511-3:2018. Heizwasser-Vorlauftemperatur +20 … +60 °C Lufttemperatur Einsatzgrenze Außengerät -20 … +45 °C Betriebs-Nennbedingungen A2 / W35 WSB 6 WSB 8 WSB 10 Wärmeleistung 3,58 kW 5,04 kW 3,65 kW Leistungszahl (COP) 4,13 3,76 4,03 Norm-Nennbedingungen A7 / W35 und Temperaturspreizung 5 K WSB 6 WSB 8 WSB 10...
- Seite 16 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 3 Produktbeschreibung 3.4.6.2 Leistung Kühlen Leistungsdaten nach EN 14511-3:2018. Kühlwasser-Vorlauftemperatur +7 … +25 °C Lufttemperatur Einsatzgrenze Außengerät +10 … +46 °C Norm-Nennbedingungen A35 / W7 und Temperaturspreizung 5 K WSB 6 WSB 8 WSB 10 Kühlleistung 3,56 kW 4,98 kW 4,98 kW Leistungszahl (EER) 3,01 2,69 2,69 Norm-Nennbedingungen A35 / W18 und Temperaturspreizung 5 K WSB 6...
- Seite 17 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 3 Produktbeschreibung 3.4.8 Kennlinien Heizen 3.4.8.1 WSB 6-A-RME Heizleistung bei Wasseraustrittstemperatur 35 °C 1 Lufteintrittstemperatur [°C] 2 Heizleistung [kW] 3 Verdichterfrequenz maximal 4 Verdichterfrequenz minimal Heizleistung bei Wasseraustrittstemperatur 55 °C 1 Lufteintrittstemperatur [°C] 2 Heizleistung [kW]...
- Seite 18 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 3 Produktbeschreibung 3.4.8.2 WSB 8-A-RME Heizleistung bei Wasseraustrittstemperatur 35 °C 1 Lufteintrittstemperatur [°C] 2 Heizleistung [kW] 3 Verdichterfrequenz maximal 4 Verdichterfrequenz minimal Heizleistung bei Wasseraustrittstemperatur 55 °C 1 Lufteintrittstemperatur [°C] 2 Heizleistung [kW] 3 Verdichterfrequenz maximal 4 Verdichterfrequenz minimal 18-68 83328101 2/2023-09 Ber...
- Seite 19 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 3 Produktbeschreibung 3.4.8.3 WSB 10-A-RME Heizleistung bei Wasseraustrittstemperatur 35 °C 1 Lufteintrittstemperatur [°C] 2 Heizleistung [kW] 3 Verdichterfrequenz maximal 4 Verdichterfrequenz minimal Heizleistung bei Wasseraustrittstemperatur 55 °C 1 Lufteintrittstemperatur [°C] 2 Heizleistung [kW] 3 Verdichterfrequenz maximal 4 Verdichterfrequenz minimal 19-68 83328101 2/2023-09 Ber...
- Seite 20 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 3 Produktbeschreibung 3.4.9 Betriebsdruck Kältemittel Hochdruckseite max 45 bar Kältemittel Niederdruckseite max 25 bar 3.4.10 Kältemittelleitung Kältemittelgeeignete Kupferleitungen nach EN 12735-1, sowie bis 105 °C tempe- raturbeständige Isolierungen sind erforderlich (Zubehör). WSB 6 WSB 8 WSB 10 Nennweite Ø...
- Seite 21 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 3 Produktbeschreibung 3.4.12 Abmessungen 966 mm 99 mm 705 mm 162 mm 3.4.13 Gewicht WSB 6 WSB 8 WSB 10 Leergewicht ca. 68 kg ca. 74 kg 21-68 83328101 2/2023-09 Ber...
- Seite 22 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 4 Montage 4 Montage 4.1 Montagebedingungen Bei der Montage die örtlichen und baurechtlichen Vorschriften beachten. Aufstellort Schaden am Gerät durch Vereisung Ein blockierter Zuluft- und Abluftbereich (z. B. durch Schnee oder Laub) kann zur Vereisung führen.
- Seite 23 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 4 Montage Schall kann verstärkt werden, wenn er von Mauern oder Wänden reflektiert wird. Ei- ne Aufstellung in Wandnischen oder Mauerecken wirkt sich ungünstig auf die Schallemission aus. Gerät bevorzugt auf einer Freifläche aufstellen. Vorgaben der TA Lärm beachten bezüglich Schallemissionen [Kap. 3.4.5].
- Seite 24 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 4 Montage Mindestabstand Verletzungsgefahr durch Vereisung Durch die Wärmepumpe abgekühlte Luft kann zu Vereisungen (z. B. Gehweg, Re- genfallrohr) und zu Wärmeverlusten in angrenzenden beheizten Räumen führen. VORSICHT Abluft nicht auf Wand, Gehweg, Straße oder Regenfallrohr richten. Mindestabstand einhalten.
- Seite 25 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 4 Montage Kondensatablauf Das Kondensat muss auf schnellstem Weg durch die Öffnungen 1 der Konden- satwanne ablaufen. Schaden an der Bausubstanz durch Kondensat Kondensat kann die Bausubstanz beschädigen oder verschmutzen. Gerät so aufstellen, dass das Kondensat frostfrei und ungehindert versickern kann und keinen Schaden an der Bausubstanz verursacht.
- Seite 26 Das Außengerät muss mindestens 10 cm Abstand zum Boden haben und 20 cm über der zu erwartenden Schneehöhe aufgestellt werden. Das Kondensat kann nur ablaufen, wenn das Gerät waagrecht steht. Weishaupt empfiehlt ein Streifenfundament [Kap. 10.1]. Gerät auf Fundament stellen und beiliegende Dämmplatten 1 unterlegen. Gerät waagrecht ausrichten.
- Seite 27 4.2.3 Montage auf dem Flachdach Windlast nach EN 1991-1-4 beachten und je nach baulichen Gegebenheiten absi- chern (bauseits). Weishaupt empfiehlt eine Flachkonsole (Zubehör). Das Kondensat kann nur ablaufen, wenn das Gerät waagrecht steht. Persönliche Schutzausrüstung beachten [Kap. 2.4.1]. Flachkonsole 1 auf dem Dach montieren.
- Seite 28 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 4 Montage 4.2.4 Montage an der Wand Für die Montage der Wandhalterung (Zubehör) folgendes beachten: je nach Wandaufbau geeignetes Befestigungsmaterial vorsehen [Kap. 3.4.13] das Kondensat kann nur ablaufen, wenn das Gerät waagrecht steht Wandhalterung nach beiliegender Anleitung montieren. Wandhalterung 2 waagrecht positionieren und an der Wand befestigen.
- Seite 29 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 5 Installation 5 Installation Örtliche Richtlinie über brandschutztechnische Anforderungen an Leitungsanlagen (Leitungsanlagen-Richtlinie LAR) beachten. Nationale Gasverordnung beachten. 5.1 Kältekreis Den Kältekreis darf nur dafür qualifiziertes Fachpersonal installieren. Als Kältemittelleitung ist eine isolierte Kupferleitung erforderlich (Zubehör). Die Technischen Daten für die Kältemittelleitung müssen eingehalten werden [Kap. 3.4.10].
- Seite 30 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 5 Installation Vor dem Verlegen beachten: minimale und maximale Länge der Kältemittelleitung einhalten maximale Höhendifferenz einhalten WSB 6 WSB 8 WSB 10 1 Höhendifferenz max 10 m max 15 m 2 Länge der Kältemittelleitung ≥ 3 m … ≤ 25 m ≥ 5 m … ≤ 25 m Wanddurchbruch für Kältemittelleitung und Elektroanschluss festlegen, dabei Außendurchmesser der Kältemittelleitung beachten [Kap. 3.4.10].
- Seite 31 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 5 Installation Kältemittelleitung verlegen, dabei beachten: Leitung nicht verlängern, im Abstand von 2 m Rohrschellen 3 montieren, wenn der Höhenunterschied zwischen Innen- und Außengerät mehr als 5 m beträgt, folgendes installieren (Zubehör): am tiefsten Punkt der Druckgasleitung 1 einen Ölsiphon 6 in der senkrechten Druckgasleitung mindestens je 5 m einen Ölhebebo- gen 2 Wenn die Leitung im Erdreich verlegt wird:...
- Seite 32 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 5 Installation Schaden an der Bausubstanz durch Kondensat Bei nicht isolierter Leitung oder beschädigter Isolierung entsteht Kondensat. Leitung vollständig isolieren. HINWEIS Sicherstellen, dass: die Leitung vollständig isoliert ist alle Schnittstellen verklebt und mit Isolierband umwickelt sind Ggf.
- Seite 33 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 5 Installation 5.1.2 Serviceabdeckung entfernen Schrauben 1 entfernen. Serviceabdeckung aushaken und entfernen. 33-68 83328101 2/2023-09 Ber...
- Seite 34 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 5 Installation 5.1.3 Kältemittelleitung anschließen Das Innengerät ist hermetisch dicht. Bei Verbindung der Kältemittelleitung Anforderungen an die hermetische Dichtheit nach EN ISO 14903 beachten. Kältemittelleitung mit Rohrschneider auf entsprechende Länge kürzen und ent- graten. Dabei darauf achten, dass keine Späne in die Leitung fallen. Außengerät Vorgaben für Bördelverbindungen nach EN 378-2 beachten.
- Seite 35 Stickstoffspülung verhindert, dass Späne in Leitung 5 fallen. Die Kältemittelleitung darf zum Anschließen nur gepresst oder hartgelötet werden. Persönliche Schutzausrüstung beachten [Kap. 2.4.1]. Wenn die Kältemittelleitung gepresst wird, ist ein von Weishaupt freigegebenes Presssystem erforderlich, das: für Kältetechnik geeignet ist für das im Kältekreis enthaltene Kältemittel geeignet ist laut EN ISO 14903 auf hermetische Dichtheit, Dichtheitskontrollgrad A1, ge-...
- Seite 36 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 5 Installation 5.1.4 Druckprüfung der Kältemittelleitung durchführen Erstickungsgefahr durch austretendes Kältemittel Die Serviceventile am Außengerät sind werkseitig geschlossen. Austretendes Kältemittel sammelt sich am Boden. Einatmen kann zum Ersticken GEFAHR führen. Berührung mit der Haut kann zu Erfrierungen führen. Serviceventile zur Druckprüfung nicht öffnen.
- Seite 37 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 5 Installation Anschlüsse und Verbindungen der Kältemittelleitung prüfen. Ggf. undichte Stellen beheben. Stickstoff-Überdruck aus der Kältemittelleitung und dem Innengerät ablassen. 1 Digitale Monteurhilfe 2 Schraderventil Serviceanschluss Flüssigkeitsleitung 3 Schraderventil Serviceanschluss Druckgasleitung 4 Kappe Schraderventil Serviceanschluss Druckgasleitung 5 Kappe Schraderventil Serviceanschluss Flüssigkeitsleitung 6 Innengerät 7 Flüssigkeitsleitung ¼"...
- Seite 38 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 5 Installation 5.1.5 Kältemittelleitung evakuieren Persönliche Schutzausrüstung beachten [Kap. 2.4.1]. Stickstoff-Überdruck aus der Kältemittelleitung und dem Innengerät ablassen. Kappe 4 vom Schraderventil 3 der Druckgasleitung abnehmen. Monteurhilfe 1 am Schraderventil der Druckgasleitung anschließen. Kappe 5 vom Schraderventil 2 der Flüssigkeitsleitung abnehmen. Monteurhilfe 1 an Schraderventil der Flüssigkeitsleitung anschließen.
- Seite 39 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 5 Installation Wenn die Kältemittelleitung nicht länger als 10 m ist: Ventile der Monteurhilfe 1 schließen. Serviceventile öffnen. Vakuum wird gebrochen. Monteurhilfe-Leitungen von den Schraderventilen 2 und 3 entfernen. Schraderventile mit Kappen verschließen. Vakuummeter entfernen. 1 Digitale Monteurhilfe 2 Schraderventil Serviceanschluss Flüssigkeitsleitung 3 Schraderventil Serviceanschluss Druckgasleitung 4 Kappe Schraderventil Serviceanschluss Druckgasleitung...
- Seite 40 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 5 Installation 5.1.6 Zusätzliches Kältemittel einfüllen Das Außengerät ist mit Kältemittel vorbefüllt. Das Kältemittel reicht für eine Kälte- mittelleitung von 10 m einfacher Länge. Bei Überschreiten dieser 10 m, muss pro zusätzlichem Meter Länge Kältemittel nachgefüllt werden. WSB 6 WSB 8 WSB 10...
- Seite 41 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 5 Installation Persönliche Schutzausrüstung beachten [Kap. 2.4.1]. Digitalwaage 0 ist erforderlich. Pulver-Feuerlöscher bereithalten. Über das Schraderventil der Flüssigkeitsleitung 2 berechnete Menge flüssiges Kältemittel q einfüllen. Schraderventile mit Kappen 4 und 5 verschließen. Dichtheit mit Lecksuchgerät prüfen. 1 Digitale Monteurhilfe 2 Schraderventil Serviceanschluss Flüssigkeitsleitung 3 Schraderventil Serviceanschluss Druckgasleitung...
- Seite 42 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 5 Installation 5.1.7 Kältemittelmenge notieren Wenn zusätzliches Kältemittel eingefüllt wurde: Zusätzlich eingefüllte Kältemittelmenge 2 in das Typenschild am Außengerät eintragen. Mengen 1 und 2 addieren und Gesamtmenge eintragen. Beispiel Eine Schutzfolie liegt dem Innengerät bei. Schutzfolie über dem Typenschild anbringen. 42-68 83328101 2/2023-09 Ber...
- Seite 43 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 5 Installation 5.1.8 Kältemittel freigeben Explosionsgefahr durch hohen Druck Bei Betrieb mit geschlossenen Serviceventilen baut sich ein hoher Druck auf. Dies kann zum Bersten von Bauteilen führen. GEFAHR Spannungsversorgung nur herstellen, wenn die Serviceventile am Außengerät geöffnet sind.
- Seite 44 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 5 Installation 5.2 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Der Hauptschalter am In- nengerät schaltet nur das Innengerät ab. WARNUNG Vor Beginn der Arbeiten, Innengerät und Außengerät von der Spannungsversor- gung trennen.
- Seite 45 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 5 Installation 5.2.1 Anschlussplan Hinweise zur Elektroinstallation beachten [Kap. 5.2]. COMMUNICATION MAIN POWER SUPPLY TO INDOOR UNIT – H-COM Nr. Anschluss WSB 6 WSB 10 WSB 8 1 Außengerät – – 2 Zuleitung vom Unterverteiler zum Außengerät –...
- Seite 46 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 6 Inbetriebnahme 6 Inbetriebnahme Siehe Montage- und Betriebsanleitung Innengerät. Typ und Serialnummer in das Textfeld eintragen [Kap. 3.2]. 46-68 83328101 2/2023-09 Ber...
- Seite 47 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 7 Außerbetriebnahme 7 Außerbetriebnahme Siehe Montage- und Betriebsanleitung Innengerät. 47-68 83328101 2/2023-09 Ber...
- Seite 48 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 8 Wartung 8 Wartung 8.1 Hinweise zur Wartung Erstickungsgefahr durch austretendes Kältemittel Austretendes Kältemittel sammelt sich am Boden. Einatmen kann zum Ersticken führen. Berührung mit der Haut kann zu Erfrierungen führen. GEFAHR Kältekreis nicht beschädigen. Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen.
- Seite 49 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 8 Wartung Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Das Gerät sollte mindestens einmal jährlich auf Verunreinigungen (z. B. Laub) ge- prüft und ggf. gereinigt werden. Vor jeder Wartung Vor Beginn der Wartungsarbeiten Betreiber informieren.
- Seite 50 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 8 Wartung 8.3 Außengerät reinigen Hinweise zur Wartung beachten [Kap. 8.1]. Das Außengerät sollte mindestens einmal jährlich, am besten vor Beginn der Heiz- periode, gereinigt werden. Verletzungsgefahr durch scharfe Kanten Scharfe Kanten am Verdampfer können zu Verletzungen führen. Beim Reinigen vom Verdampfer Schutzhandschuhe tragen.
- Seite 51 Hinweise zur Wartung beachten [Kap. 8.1]. Serviceabdeckung 4 aushaken und entfernen [Kap. 5.1.2]. Griff 5 entfernen. Gehäusedeckel 2 entfernen. Luftgitter 9 aushaken und entfernen. Vorderwand 6 (Weishaupt Logo) aushaken und entfernen. Seitenwand 3 entfernen. Vorderwand 8 und Düsenring 7 entfernen. Luftgitter Verdampfer 0 entfernen. Griff 1 entfernen. Verkleidung in umgekehrter Reihenfolge montieren.
- Seite 52 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 8 Wartung 8.5 Kältekreis reparieren Hinweise zur Wartung beachten [Kap. 8.1]. Vor Beginn der Arbeit sicherstellen, dass alle Sicherheitsmaßnahmen für den Kälte- kreis beachtet werden [Kap. 2.4.4]. Bei Verdacht auf Kältemittel-Verlust kann nicht eindeutig festgestellt werden, wie viel Kältemittel noch im Kältekreis ist.
- Seite 53 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 9 Technische Unterlagen 9 Technische Unterlagen 9.1 Umrechnungstabelle Druckeinheit Pascal 0,1 mbar 0,01 0,00001 1 mbar 0,0001 10 mbar 1 000 0,001 100 mbar 10 000 0,01 1 bar 100 000 1 000 10 bar 1 000 000 10 000...
- Seite 54 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 9 Technische Unterlagen 9.3 Fühlerkennwerte Temperaturfühler am Inverter (HST) Luftansaugfühler (OAT) Wärmetauscherfühler AG Eintritt (OCT) Wärmetauscherfühler AG Mitte (OMT) NTC 10 kΩ °C Ω °C Ω °C Ω °C Ω –40 401 860 –4 41 681 7 379...
- Seite 55 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 9 Technische Unterlagen Druckgasfühler (CTT) NTC 50 kΩ °C Ω °C Ω °C Ω °C Ω 1 001 020 105 986 19 360 5 111 936 582 100 873 18 635 4 958 876 768 96 040 17 941...
- Seite 56 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 10 Projektierung 10 Projektierung 10.1 Fundamentplan Installationsbedingungen für die Kältemittelleitung beachten [Kap. 5.1.1]. 705 mm 200 mm Kiesschicht / Drainagebereich (mindestens bis Frosttiefe) Betonsockel Wasserdurchlässiges Erdreich Luftströmungsrichtung Schutzrohr DN 150 für Kältemittelleitung 100 mm (bei Montage einer Flachkonsole 180 mm) mindestens 100 mm über dem Boden mindestens 200 mm über der zu erwartenden Schneehöhe 56-68...
- Seite 57 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 10 Projektierung 57-68 83328101 2/2023-09 Ber...
- Seite 58 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 11 Ersatzteile 11 Ersatzteile 1.01 1.05 1.06 1.02 1.07 1.03 1.04 1.12 1.11 1.08 1.10 1.09 1.13 1.14 58-68 83328101 2/2023-09 Ber...
- Seite 59 Linker Griff 503 002 04 652 1.06 Luftgitter Verdampfer 503 002 04 562 1.07 Aufhängung Ventilatormotor 503 002 04 592 1.08 Vorderwand Weishaupt Logo 503 002 04 572 1.09 Luftgitter 503 002 04 632 1.10 Vorderwand 503 002 04 542 1.11 Düsenring...
- Seite 60 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 11 Ersatzteile 2.09 2.02 2.01 2.04 2.11 2.03 2.10 2.07 2.05 2.06 2.08 60-68 83328101 2/2023-09 Ber...
- Seite 61 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Expansionsventil – 6 kW (WSB 6) 503 002 04 822 – 8 kW (WSB 8, WSB 10) 503 002 04 612 2.02 Spule Expansionsventil 503 002 04 702 2.03 Hochdruckschalter 4.5/3.7 Mpa(g) 503 002 04 682 2.04 Vier-Wege-Umschaltventil...
- Seite 62 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 11 Ersatzteile 3.01 3.03 3.02 3.04 3.16 3.16 3.15 3.14 3.14 3.06 3.05 3.16 3.17 3.09 3.07 3.17 3.16 3.08 3.10 3.11 3.13 3.12 62-68 83328101 2/2023-09 Ber...
- Seite 63 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Halter Luftansaugfühler 503 002 04 712 3.02 Kabelführung Luftansaugfühler 503 002 00 312 3.03 Kontroll-Box (Geräteelektronik) 503 002 04 622 3.04 Leitungsfilter – 16 A (WSB 6, WSB 8) 503 002 04 912 –...
- Seite 64 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 12 Notizen 12 Notizen 64-68 83328101 2/2023-09 Ber...
- Seite 65 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 12 Notizen 65-68 83328101 2/2023-09 Ber...
- Seite 66 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 13 Stichwortverzeichnis 13 Stichwortverzeichnis Fundament.............. 26, 56 Abstand ................. 24 Anschlussplan.............. 45 Arbeitsfeld Heizen............... 15 Gasgeruch................ 7 Arbeitsfeld Kühlen............... 16 Geräuschemissionswert............ 14 Aufstellhöhe................ 13 Gewährleistung .............. 5 Aufstellort................ 22 Gewicht................. 21 Aufstellung............... 6, 13 GWP.................. 20 Auslegungslebensdauer.......... 7, 49 Ausstellung................ 9 Haftung.................. 5 Heizwasser ................ 16 Bar .................. 53 Heizwasser-Volumenstrom.......... 14 Betonsockel ................. 56...
- Seite 67 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 6 … 10-A-RME-A 13 Stichwortverzeichnis Mindestabstand.............. 24 Ventilator ................ 11 Mindestvolumenstrom............ 14 Verdampfer.............. 11, 12 Montagevarianten ............... 25 Verdichter .............. 11, 12 Monteurhilfe............ 36, 38, 39 Verflüssiger................ 11 Verkleidung................ 51 Verschlussstopfen .............. 30 Volumenstrom.............. 14 Nachfüllen................ 52 Vorlauftemperatur ............ 15, 16 Netzspannung.............. 13 Normen.................. 13 Wanddurchbruch.............. 30 Wandhalterung.............. 28 Pa.................... 53 Wandmontage.............. 28 Pascal .................. 53...
