Montage- und Betriebsanleitung
Gas-Brennwertgerät WTC 45-A und WTC 60-A
83240701 1/2018-03

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt WTC 45-A

Inhaltszusammenfassung für Weishaupt WTC 45-A

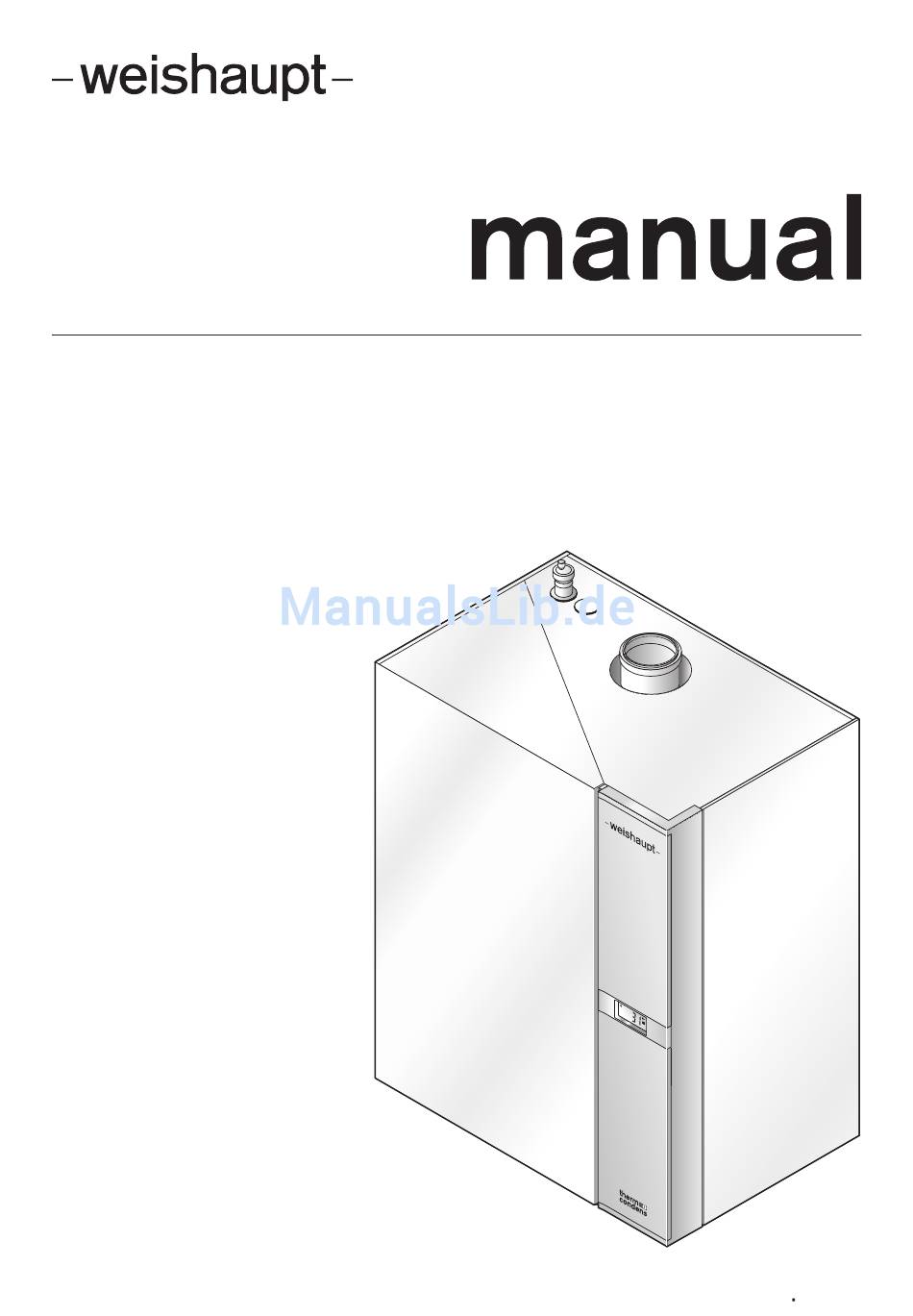

  • Seite 1 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 83240701 1/2018-03...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A Benutzerhinweise ...................... 5 1.1   Zielgruppe ........................ 5 1.2   Symbole  .........................  5 1.3   Gewährleistung und Haftung  .................. 6 Sicherheit .......................... 7 2.1   Bestimmungsgemäße Verwendung .................  7 2.2   Verhalten bei Gasgeruch  ...................  7 2.3  ...
  • Seite 3 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 5.3   Kondensatanschluss  .................... 30 5.4   Gasversorgung ...................... 31 5.5   Luft-Abgas-Führung  .................... 32 5.6   Elektroanschluss  ...................... 33 5.6.1   Anschlussplan .....................  34 5.6.2   Externes Dreiwegeventil anschließen  ............ 35 5.6.3   Externe Pumpe anschließen  ................ 36 Bedienung ...
  • Seite 4 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 9.4   Brenneroberfläche aus- und einbauen .............. 74 9.5   Elektroden austauschen  ................... 75 9.6   Wärmetauscher reinigen  .................. 76 Fehlersuche ........................ 78 10.1   Vorgehen bei Störung  .................... 78 10.2   Fehlerspeicher ...................... 80 10.3   Warncode  ......................... 82 10.4  ...

  • Seite 5: Benutzerhinweise

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. 1.1 Zielgruppe Die Anleitung wendet sich an Betreiber und qualifiziertes Fachpersonal. Sie ist von allen Personen zu beachten, die am Gerät arbeiten.

  • Seite 6: Gewährleistung Und Haftung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 1 Benutzerhinweise 1.3 Gewährleistung und Haftung Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie auf eine oder mehrere der folgenden Ursachen zurück- zuführen sind: nicht bestimmungsgemäße Verwendung, Nichtbeachten der Anleitung, Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen,...

  • Seite 7: Sicherheit

    Verunreinigungen (z. B. Staub) sein. Bei verschmutzter Verbrennungsluft im Aufstellraum ist ein erhöhter Reinigungs- und Wartungsaufwand erforderlich. In diesem Fall empfiehlt Weishaupt das Gerät raumluftunabhängig zu betreiben. Das Gerät darf nur in geschlossenen Räumen betrieben werden. Der Aufstellraum muss den örtlichen Bestimmungen entsprechen.

  • Seite 8: Sicherheitsmaßnahmen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 2 Sicherheit 2.4 Sicherheitsmaßnahmen Sicherheitsrelevante Mängel müssen umgehend behoben werden. Komponenten die erhöhten Verschleiß aufweisen, oder deren Auslegungslebens- dauer überschritten ist oder vor der nächsten Wartung überschritten wird, sollen vorsorglich ausgetauscht werden [Kap. 9.2].

  • Seite 9: Produktbeschreibung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 3 Produktbeschreibung 3 Produktbeschreibung 3.1 Typenschlüssel Beispiel: WTC 45-A Ausf. H-PEA Baureihe: Weishaupt Thermo Condens Leistungsgröße: 45 kW Konstruktionsstand Ausf. H Ausführung: Heizbetrieb drehzahlgeregelte Umwälzpumpe (Effizienzklasse A) ohne Umwälzpumpe 3.2 Serialnummer Die Serialnummer auf dem Typenschild identifiziert das Produkt eindeutig.

  • Seite 10: Varianten

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 3 Produktbeschreibung 3.3 Varianten Ausführung H-PEA Heizgerät mit Umwälzpumpe 1 Vorlauf 2 Rücklauf Ausführung H-0 Heizgerät ohne Umwälzpumpe 1 Vorlauf 2 Rücklauf 10-112 83240701 1/2018-03 Vo...

  • Seite 11: Funktion

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 3 Produktbeschreibung 3.4 Funktion 3.4.1 Wasser- und Abgasführende Teile Abbildung: WTC 60-A Ausf. H-PEA 1 Schnellentlüfter 2 Anschluss Abgassystem 3 Manometer Anlagendruck 4 Umwälzpumpe drehzahlgeregelt 5 Siphon 6 Wärmetauscher 11-112 83240701 1/2018-03 Vo...

  • Seite 12: Elektrische Teile

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 3 Produktbeschreibung 3.4.2 Elektrische Teile Abbildung: WTC 60-A Ausf. H-PEA 1 Temperaturfühler Wärmetauscher 2 Gebläse 3 Wassermangelschalter 4 Bedieneinheit 5 Geräteelektronik WCM-CPU mit Elektroanschluss und Gerätesicherung 6 Umwälzpumpe drehzahlgeregelt 7 Abgasfühler 8 Vorlauffühler...

  • Seite 13: Sicherheits- Und Überwachungsfunktionen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 3 Produktbeschreibung 3.4.3 Sicherheits- und Überwachungsfunktionen Sicherheitstemperaturbegrenzer eSTB Überschreitet die Temperatur 95 °C, wird die Brennstoffzufuhr abgeschaltet und der Gebläse- und Pumpennachlauf eingeleitet (W12). Das Gerät schaltet automa- tisch wieder ein, wenn die Temperatur 1 Minute lang unter den Vorlaufsollwert ge- sunken ist.

  • Seite 14: Verbrennungsregelung (System Scot®)

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 3 Produktbeschreibung 3.4.4 Verbrennungsregelung (System SCOT®) Das Gerät ist mit einer elektronischen Verbrennungsregelung ausgestattet. Die Verbrennungsregelung erfolgt über die Ionisationselektrode. Abhängig vom ge- messenen Ionisationsstrom wird die Gasmenge zur vorhandenen Luftmenge regu- liert.
  • Seite 15 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 3 Produktbeschreibung -Korrektur Nach erfolgter Kalibrierung über Parameter 39 wird eine neue O -Kurve generiert. Die Kurve kann danach über Parameter 39 parallel verschoben, und somit der O Gehalt optimiert werden. Über Parameter 72 kann zusätzlich der O -Gehalt im unteren Leistungsbereich (bis ca. 50 %) optimiert werden.

  • Seite 16: Programmablauf

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 3 Produktbeschreibung 3.4.5 Programmablauf Vorbelüftung Bei Wärmeanforderung 1 startet das Gebläse und fährt auf die Vorbelüftungs- drehzahl 2. Zündung Das Gebläse fährt auf die Zünddrehzahl  3 herunter, die Zündung 4 schaltet ein, die Gasventile 5 öffnen. Der Zündfunke entzündet den Brennstoff. Es bildet sich eine Flamme.
  • Seite 17 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 3 Produktbeschreibung Nachbelüftung Jeweils nach jeder Regelabschaltung, Fehler und Spannungswiederkehr wird das Gebläse mit der Nachbelüftungsdrehzahl q betrieben. 17-112 83240701 1/2018-03 Vo...

  • Seite 18: Technische Daten

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 3 Produktbeschreibung 3.5 Technische Daten 3.5.1 Zulassungsdaten Gasgeräte-Kategorie DE: II ; AT: II ; CH: II 2N3B/P 2H3B/P 2H3B/P Installationsart 13(x) 33(x) 43(x) 53(x) 63(x) 83(x) 93(x) (EU) 2016/426 CE-0085 BO 6112...

  • Seite 19: Emissionen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 3 Produktbeschreibung 3.5.5 Emissionen Abgas Das Gerät entspricht nach EN 15502-1 der Emissionsklasse 6. Schall Zweizahl-Geräuschemissionswerte WTC 45 WTC 60 gemessener Schallleistungspegel 53 dB(A) 55 dB(A) (re 1 pW) Unsicherheit K...

  • Seite 20: Hydraulische Daten

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 3 Produktbeschreibung 3.5.7 Hydraulische Daten WTC 45 WTC 60 Wasserinhalt 4,5 Liter 6,0 Liter Kesseltemperatur max 85 °C max 85 °C Betriebsdruck max 3 bar max 3 bar Durchflussgrenze 3875 l/h...

  • Seite 21: Auslegung Abgasanlage

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 3 Produktbeschreibung Druckverlust Ausführung H-0 Um die hydraulische Auslegung der Heizungsanlage zu ermitteln, Druckverlust vom Gerät und die maximale Durchflussgrenze beachten. 1000 1500 2000 2500 3000 3500 4000 4500 5000 1 Durchfluss [l/h] 2 Druckverlust [mbar] 3.5.8 Auslegung Abgasanlage...

  • Seite 22: Abmessungen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 3 Produktbeschreibung 3.5.10 Abmessungen 3° 320 mm 185 mm 185 mm 640 mm 35 mm 300 mm 160 mm 1 Zuluft/Abgas Ø 125 mm/DN 80 2 Gasversorgung Ø 22 mm 3 Vorlauf Heizkreis Ø 28 mm 4 Kondensatablauf 5 Rücklauf Heizkreis Ø...

  • Seite 23: Gewicht

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 3 Produktbeschreibung 3.5.11 Gewicht WTC 45 WTC 60 Leergewicht ca. 61 kg ca. 65 kg 23-112 83240701 1/2018-03 Vo...

  • Seite 24: Montage

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 4 Montage 4 Montage 4.1 Montagebedingungen Nur gültig für die Schweiz Bei Montage und Betrieb die Vorschriften vom SVGW, der VKF, die örtlichen und kantonalen Verordnungen und die EKAS-Richtlinie (Flüssiggasrichtlinie Teil 2) be- achten.

  • Seite 25: Gerät Einhängen Und Ausrichten

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 4 Montage 4.3 Gerät einhängen und ausrichten Beiliegende Abstandshalter 3 unten auf der Geräterückseite anbringen. Gerät in die Wandaufhängung 2 einhängen und mit Stellschrauben 1 waag- recht ausrichten. 4.4 Frontverkleidung entfernen Die Frontverkleidung ist mit einer Schraube am Spannverschluss gegen unbeab- sichtigtes Öffnen gesichert.

  • Seite 26: Installation

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 5 Installation 5 Installation 5.1 Anforderungen an das Heizwasser In Anlehnung an die VDI-Richtlinie 2035 gelten für das Heizwasser nachfolgende Anforderungen. Unbehandeltes Füll- und Ergänzungswasser muss Trinkwasserqualität haben (farblos, klar, ohne Ablagerungen).

  • Seite 27: Füllwassermenge

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 5 Installation WTC 60 1000 1500 2000 2500 3000 3500 1 Füll- und Ergänzungswassermenge [Liter] 2 Gesamthärte [°dH] 5.1.2 Füllwassermenge Wenn keine Informationen über die Füllwassermenge vorhanden sind, kann sie aus der Tabelle überschlägig abgeschätzt werden.

  • Seite 28: Füll- Und Ergänzungswasser Aufbereiten

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 5 Installation 5.1.3 Füll- und Ergänzungswasser aufbereiten Entsalzung (wird von Weishaupt empfohlen) Füll- und Ergänzungswasser vollständig entsalzen. (Empfehlung: Mischbettverfahren) Bei vollentsalztem Heizwasser darf die Ergänzungswassermenge bis zu 10 % vom Anlageninhalt unbehandelt sein. Höhere Ergänzungswassermengen müssen eben- falls entsalzt werden.

  • Seite 29: Hydraulikanschluss

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 5 Installation 5.2 Hydraulikanschluss Heizungsanlage mindestens mit dem 2-fachen Anlageninhalt durchspülen. Fremdkörper werden entfernt. Vorlauf und Rücklauf anschließen (Absperreinrichtungen einbauen). Füll- und Entleerhahn anbauen. Sicherheitsventil anbauen. Ausdehnungsgefäß anbauen. Ggf. Schlammabscheider in Rücklaufleitung einbauen.

  • Seite 30: Kondensatanschluss

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 5 Installation 5.3 Kondensatanschluss Vergiftungsgefahr durch austretendes Abgas Bei nicht gefülltem Siphon tritt Abgas aus. Einatmen führt zu Schwindel, Übelkeit bis hin zum Tod. GEFAHR Füllstand vom Siphon regelmäßig prüfen und ggf. nachfüllen, besonders bei län- gerem Stillstand oder Betrieb mit Rücklauftemperaturen >...

  • Seite 31: Gasversorgung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 5 Installation 5.4 Gasversorgung Nur ein zugelassener Vertragsinstallateur darf den Gasanschluss durchführen. Da- bei die örtlichen Vorschriften beachten. Die Gasbeschaffenheit muss mit den Angaben auf dem Typenschild vom Gerät übereinstimmen. Das Gerät ist im Auslieferungszustand auf Erdgas eingestellt.

  • Seite 32: Luft-Abgas-Führung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 5 Installation 5.5 Luft-Abgas-Führung Luftführung Die Verbrennungsluft kann zugeführt werden: aus dem Aufstellungsraum (raumluftabhängiger Betrieb), durch konzentrische Rohrsysteme (raumluftunabhängiger Betrieb), durch separaten Zuluftkanal im Raum (Fremdluftansaugung). Abgasführung Bei der Abgasführung die örtlichen sowie die baurechtlichen Vorschriften beach- ten.

  • Seite 33: Elektroanschluss

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 5 Installation 5.6 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Vor Beginn der Arbeiten, Gerät von der Spannungsversorgung trennen. GEFAHR Gegen unerwartetes Wiedereinschalten sichern. Der Elektroanschluss darf nur von elektrotechnisch ausgebildetem Fachpersonal durchgeführt werden.

  • Seite 34: Anschlussplan

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 5 Installation 5.6.1 Anschlussplan Hinweise zur Elektroinstallation beachten [Kap. 5.6]. Der gemeinsame Gesamtstrom der Anschlüsse 230V ↓ und MFA1 darf maximal 2 A betragen. WCM - CPU µC - Unit eBUS Modul...

  • Seite 35: Externes Dreiwegeventil Anschließen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 5 Installation 5.6.2 Externes Dreiwegeventil anschließen Hinweise zur Elektroinstallation beachten [Kap. 5.6]. Ansteuerung über Ausgang MFA1 Dreiwegeventil nach Anschlussplan anschließen, dabei Anleitung vom Stellan- trieb beachten. Parameter 13 auf 4 einstellen. 230V 230V...

  • Seite 36: Externe Pumpe Anschließen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 5 Installation 5.6.3 Externe Pumpe anschließen Hinweise zur Elektroinstallation beachten [Kap. 5.6]. Pumpe nach Anschlussplan an Ausgang MFA1 oder VA1 anschließen. Parameter 13 oder 14 auf gewünschte Funktion einstellen. 230V 230V MFA1 eBUS...

  • Seite 37: Bedienung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung 6 Bedienung 6.1 Bedienoberfläche 6.1.1 Bedienfeld Klappe am Kesselschaltfeld öffnen. reset 1 [Enter] auswählen; Eingabe bestätigen 2 Drehknopf durch die Parameterstruktur navigieren; Werte ändern 3 [reset] Fehler entriegeln (liegt kein Fehler vor, wird ein Neustart der Anlage eingeleitet).

  • Seite 38: Anzeige

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung 6.1.2 Anzeige Die Anzeige zeigt aktuelle Betriebszustände und Betriebsdaten an. Je nach Anlagenvariante werden Symbole ein- oder ausgeblendet. Ist eine Fernbedienung (z. B. WCM-FS) angeschlossen, erfolgt die Temperaturre- gelung über die Fernbedienung. Die Symbole 9 … q werden ausgeblendet. Fällt die Kommunikation zwischen Elektronik und Fernbedienung aus, werden die Sym- bole für den Notbetrieb wieder eingeblendet.

  • Seite 39: Benutzer-Ebene

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung 6.2 Benutzer-Ebene In der Benutzer-Ebene können verschiedene Informationen abgefragt und Werte eingestellt werden. Je nach Anlagenvariante werden Symbole ein- oder ausgeblendet. Ist eine Fernbedienung (z. B. WCM-FS) angeschlossen, erfolgt die Temperaturre- gelung über die Fernbedienung.

  • Seite 40: Einstellungen Benutzer-Ebene

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung 6.2.2 Einstellungen Benutzer-Ebene Drehknopf drehen. Symbolleiste erscheint. Drehknopf drehen. Auswahlbalken wechselt zwischen den Symbolen. Taste [Enter] drücken. Eingestellter Wert wird blinkend angezeigt. Mit Drehknopf Wert ändern und mit Taste [Enter] speichern.

  • Seite 41: Fachmann-Ebene

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung 6.3 Fachmann-Ebene Fachmann-Ebene aktivieren Drehknopf drehen. Symbolleiste erscheint. Drehknopf drehen und Auswahlbalken unter das Gabelschlüssel-Symbol setzen. Taste [Enter] drücken. Drehknopf drehen und Code 11 einstellen. Mit Taste [Enter] Code bestätigen.

  • Seite 42: Info-Ebene

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung 6.3.1 Info-Ebene Anlagenwerte (i) anzeigen Info-Ebene aktivieren [Kap. 6.3]. Drehknopf drehen. Anlagenwerte können eingesehen werden. Je nach Anlagenvariante werden bestimmte Werte ausgeblendet. Info System Einheit Betriebsphase – i 10 0: Brenner aus 1: Ruhestandskontrolle Gebläse...
  • Seite 43 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung Info Sensoren Einheit Vorlauftemperatur °C i 35 Puffertemperatur oben B10 °C i 38 Puffertemperatur unten B11 °C i 39 Weichentemperatur B11 Info Systeminfo Einheit Tages-Brennerstarts (0 … 999) –...

  • Seite 44: Parameter-Ebene

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung 6.3.2 Parameter-Ebene Parameter (P) anzeigen Parameter-Ebene aktivieren [Kap. 6.3]. Drehknopf drehen. Anlagenwerte können eingesehen werden. Je nach Anlagenvariante werden bestimmte Parameter ausgeblendet. Werte ändern Taste [Enter] drücken. Eingestellter Wert wird blinkend angezeigt.
  • Seite 45 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung Parameter Witterungsführung Einstellbereich Werk- einstellung Außenfühler-Korrektur -4 … 4 K P 20 Bewertung Gebäude 0: leichte Bauweise P 21 1: schwere Bauweise Heizkennlinien-Steilheit 2.5 … 40 P 22 12.5 [Kap. 6.7.2]...
  • Seite 46 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung Parameter Warmwasser Einstellbereich Werk- Ausführung W einstellung Vorlaufüberhöhung bei 10 … 30 K P 50 Warmwasserladung Schaltdifferenz Warm- -3 … -10 K P 51 wasser maximale Warmwasser- 10 … 60 min...

  • Seite 47: Leistung Manuell Anfahren

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung 6.4 Leistung manuell anfahren Drehknopf drehen. Symbolleiste erscheint. Auswahlbalken unter das Schornsteinfeger-Symbol setzen. Taste [Enter] drücken. Maximale Leistung wird angefahren. 1 Vorlauftemperatur 2 Leistung [%] Taste [Enter] drücken. Gewünschte Leistung mit Drehknopf einstellen.

  • Seite 48: Konfiguration Manuell Starten

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung 6.5 Konfiguration manuell starten Mit der manuellen Konfiguration werden die Einstellungen an die Geräteausführung angepasst. Alle Fühler und Aktoren werden dabei neu erfasst [Kap. 7.2]. Parameter-Ebene aktivieren [Kap. 6.3]. Parameter 10 wählen.

  • Seite 49: Steuerungsvarianten

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung 6.6 Steuerungsvarianten Temperaturfernsteuerung 4 … 20 mA Analoges Signal 4 … 20 mA am Eingang B1 anschließen, dabei die Polung beachten [Kap. 5.6.1]. Signal wird als Vorlaufsollwert interpretiert. In der Konfiguration wird t angezeigt.

  • Seite 50: Witterungsgeführte Regelung

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung 6.7.2 Witterungsgeführte Regelung Für eine witterungsgeführte Regelung ist ein Außenfühler (NTC 600) erforderlich. Außenfühler an der Nordseite oder Nord-Westseite auf halber Fassadenhöhe (min 2,5 m) montieren. Direkte Sonneneinstrahlung und Erwärmung durch Fremdwärmequellen vermeiden.
  • Seite 51 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung Eine Änderung der Normal Raumtemperatur oder Absenk Raumtemperatur um 1 °C führt zu einer Parallelverschiebung der eingestellten Heizkennlinie um ca. 1,5 … 2,5 °C. Beispiel: bei Steilheit 10 1 Außentemperatur [°C] 2 Vorlauftemperatur [°C] bei Steilheit 10...

  • Seite 52: Warmwasserbetrieb

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung 6.7.3 Warmwasserbetrieb Der Warmwasserbetrieb hat gegenüber dem Heizbetrieb Vorrang. Die Warmwasserladung erfolgt, wenn die Temperatur im Trinkwasserspeicher unter den Warmwassersollwert abzüglich Schaltdifferenz (Parameter 51) sinkt. Für die Warmwassertemperatur kann über den Abzugswert (Parameter 53) ein Absenkniveau eingestellt werden, dazu ist eine Zeitschaltuhr erforderlich.

  • Seite 53: Pufferregelung Mit Zwei Fühlern

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung 6.7.5 Pufferregelung mit zwei Fühlern Montageanleitung Pufferfühler beachten (Druck-Nr. 831613xx). Diese Regelungsart sollte gewählt werden, wenn mit dem Gerät ein größerer Puf- ferbereich beladen werden soll. Die Warmwasser-Freigabe erfolgt über Fühler B3, die Freigabe für Heizbetrieb über Fühler B10 und B11.

  • Seite 54: Umwälzpumpe

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung 6.8 Umwälzpumpe Heizbetrieb Die Pumpe wird solange angesteuert, wie eine Wärmeanforderung anliegt. Wenn keine Wärmeanforderung mehr benötigt wird, läuft die Pumpe für die in Parameter 41 eingestellte Nachlaufzeit (NLZ) weiter.

  • Seite 55: Frostschutz

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung 6.9 Frostschutz Kesselfrostschutz Vorlauftemperatur < 8 °C: Brenner wird mit minimaler Leistung betrieben, Pumpe ist in Betrieb. Vorlauftemperatur > 8 °C plus Schaltdifferenz (Parameter 32): Brenner schaltet ab, Pumpennachlauf ist aktiv (Parameter 41).

  • Seite 56: Ein-/Ausgänge

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung 6.10 Ein-/Ausgänge Die Ein- und Ausgänge können für verschiedene Funktionen konfiguriert werden. Ausgang MFA1 und VA1 Der Ausgang MFA1 ist ein potentialgebundener Relaisausgang. Der Ausgang VA1 ist potentialfrei. Einstellung Parameter 13, 14...

  • Seite 57: Spezielle Anlagenparameter

    Drehzahl S8-600 … S8 U/min 5460 4950 verzögerte Startleistung P36 … 37 Wassermangelschalter 0 … 1 – max Differenz STB/VL 15 … 28 Parameter ist sicherheitsrelevant. Änderungen sind nur nach Rücksprache mit dem Weishaupt-Kun- dendienst zulässig. 57-112 83240701 1/2018-03 Vo...

  • Seite 58: Schornsteinfeger

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 6 Bedienung 6.12 Schornsteinfeger Die Schornsteinfeger-Funktion dient zur Abgasmessung. Während der Schorn- steinfeger-Funktion läuft das Gerät mit maximaler Leistung. Schornsteinfeger-Funktion aktivieren Drehknopf drehen. Symbolleiste erscheint. Auswahlbalken unter das Schornsteinfeger-Symbol setzen. Taste [Enter] drücken Schornsteinfeger-Funktion ist für 15 Minuten aktiviert.

  • Seite 59: Inbetriebnahme

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur qualifiziertes Fachpersonal durchführen. Nur eine korrekt durchgeführte Inbetriebnahme gewährleistet die Betriebssicher- heit. Vor der Inbetriebnahme sicherstellen, dass: alle Montage- und Installationsarbeiten ordnungsgemäß durchgeführt sind, Gerät und Heizsystem mit Medium gefüllt und entlüftet sind,...

  • Seite 60: Gasarmatur Auf Dichtheit Prüfen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 7 Inbetriebnahme 7.1.1 Gasarmatur auf Dichtheit prüfen Dichtheitsprüfung durchführen: vor der Inbetriebnahme, nach allen Service- und Wartungsarbeiten. Anlage ausschalten. Gaskugelhahn schließen. Frontverkleidung entfernen [Kap. 4.4]. Schraube an Messstelle Pe 1 vom Gaskombiventil öffnen.

  • Seite 61: Gasanschlussdruck Prüfen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 7 Inbetriebnahme 7.1.2 Gasanschlussdruck prüfen Explosionsgefahr durch zu hohen Gasanschlussdruck Überschreiten vom Anschlussdruck-max kann die Armatur zerstören und zur Explo- sion führen. GEFAHR Gasanschlussdruck prüfen. Schraube an Messstelle Pe vom Gaskombiventil öffnen [Kap. 7.1.1].

  • Seite 62: Brennwertgerät Einregulieren

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 7 Inbetriebnahme 7.2 Brennwertgerät einregulieren Lebensgefahr durch Stromschlag Berühren der Zündeinrichtung kann zu Stromschlag führen. Zündeinrichtung während dem Zündvorgang nicht berühren. GEFAHR Während der Inbetriebnahme sicherstellen, dass: maximal möglicher Wasserdurchfluss gewährleistet ist, Hochheizen mit niedrigen Vorlauftemperaturen und geringer Leistung erfolgt, bei Anlagen mit mehreren Geräten alle Geräte gleichzeitig mit geringer Leis-...
  • Seite 63 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 7 Inbetriebnahme 2. Parameter einstellen Parameter-Ebene aktivieren [Kap. 6.3]. Gasart (P 11) prüfen, ggf. Gasart umstellen. Einstellschraube am Gaskombiventil auf richtigen Anschlag prüfen [Kap. 7.1.3]. Einzelne Parameter wählen und nach Anlagenbedürfnissen anpassen. 3. Gasanschlussdruck prüfen Schraube an Messstelle Pe vom Gaskombiventil öffnen [Kap. 7.1.1].
  • Seite 64 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 7 Inbetriebnahme 4. Kalibrierung durchführen und O -Gehalt optimieren Der O -Gehalt muss geprüft und ggf. optimiert werden. Parameter-Ebene aktivieren [Kap. 6.3]. Parameter 39 wählen. Taste [Enter] drücken. Kalibrierung wird für ca. 60 Sekunden durchgeführt und mit Anzeige CAL blin- kend dargestellt.
  • Seite 65 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 7 Inbetriebnahme 6. Abschließende Arbeiten Explosionsgefahr durch ausströmendes Gas Unsachgemäße Arbeiten können zu Gasaustritt und zur Explosion führen. Nach Arbeiten am Gaskombiventil, Schraube an der Messstelle schließen und GEFAHR auf Dichtheit prüfen.

  • Seite 66: Abgassystem Auf Dichtheit Prüfen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 7 Inbetriebnahme 7.3 Abgassystem auf Dichtheit prüfen Bei raumluftunabhängiger Betriebsweise muss das Abgassystem über eine -Messung auf Dichtheit geprüft werden. Schlauch 2 über die Messstelle im Zuluft-Ringspalt 1 ins Gerät führen. Messstelle im Zuluft-Ringspalt abdichten.

  • Seite 67: Leistung Anpassen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 7 Inbetriebnahme 7.4 Leistung anpassen Bei Bedarf kann die maximale Leistung über Parameter 37 oder Parameter A10 geändert werden. Leistung reduzieren Parameter-Ebene aktivieren [Kap. 6.3]. Parameter 37 reduzieren, bis gewünschter Gasdurchsatz erreicht ist.

  • Seite 68: Feuerungswärmeleistung Berechnen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 7 Inbetriebnahme 7.5 Feuerungswärmeleistung berechnen Formelzeichen Erklärung Betriebsvolumen [m Am Gaszähler gemessenes Volumen bei derzeitigem Druck und Temperatur (Gasdurchsatz). Normvolumen [m Volumen das ein Gas bei 1013 mbar und 0 °C einnimmt.

  • Seite 69: Außerbetriebnahme

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 8 Außerbetriebnahme 8 Außerbetriebnahme Bei Betriebsunterbrechung: Gerät ausschalten. Brennstoff-Absperreinrichtungen schließen. Bei Frostgefahr Anlage entleeren. 69-112 83240701 1/2018-03 Vo...

  • Seite 70: Wartung

    Komponenten die erhöhten Verschleiß aufweisen, oder deren Auslegungslebens- dauer überschritten ist oder vor der nächsten Wartung überschritten wird, sollen vorsorglich ausgetauscht werden [Kap. 9.2]. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Folgende Bauteile dürfen nur ausgetauscht und nicht anderweitig instandgesetzt werden: Geräteelektronik WCM-CPU,...
  • Seite 71 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 9 Wartung Vor jeder Wartung Vor Beginn der Wartungsarbeiten Betreiber informieren. Hauptschalter der Anlage ausschalten und gegen unerwartetes Wiedereinschal- ten sichern. Brennstoff-Absperreinrichtungen schließen. Frontverkleidung entfernen [Kap. 4.4]. Wartung Wartungsschritte entsprechend der beiliegenden Inspektionskarte durchführen (Druck-Nr.

  • Seite 72: Komponenten

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 9 Wartung 9.2 Komponenten Zusätzlich zu den in der Inspektionskarte aufgeführten Wartungsschritten, müssen folgende Komponenten auf ihre Auslegungslebensdauer geprüft werden. Komponenten die erhöhten Verschleiß aufweisen, oder deren Auslegungslebens- dauer überschritten ist oder vor der nächsten Wartung überschritten wird, sollen vorsorglich ausgetauscht werden.

  • Seite 73: Wartungsanzeige

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 9 Wartung 9.3 Wartungsanzeige Der Zeitraum bis zur nächsten Wartung kann eingestellt werden. Nach Ablauf der eingestellten Zeit erscheint in der Anzeige ein blinkender Gabelschlüssel. Bei vor- handener Fernbedienstation WCM-FS wird Kundendienst angezeigt.

  • Seite 74: Brenneroberfläche Aus- Und Einbauen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 9 Wartung 9.4 Brenneroberfläche aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1]. Ausbau Gaskugelhahn schließen. Elektrische Anschlüsse 1 am Gaskombiventil und Gebläse entfernen. Ggf. bei WTC 60-A zusätzlich die 230 V Spannungsversorgung entfernen.

  • Seite 75: Elektroden Austauschen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 9 Wartung 9.5 Elektroden austauschen Hinweise zur Wartung beachten [Kap. 9.1]. Ionisationsleitung 5 an der Platine ausstecken. Schrauben an Ionisationselektrode 1 entfernen. Ionisationselektrode und Dichtung 2 austauschen. Zündleitung und Masseleitung 6 ausstecken. Schrauben an Zündelektrode 3 entfernen.

  • Seite 76: Wärmetauscher Reinigen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 9 Wartung 9.6 Wärmetauscher reinigen Hinweise zur Wartung beachten [Kap. 9.1]. Brenneroberfläche ausbauen [Kap. 9.4]. Elektroden ausbauen [Kap. 9.5]. Gasrohr 4 abdecken oder verschließen. Scheibenmuttern am Wartungsdeckel 3 entfernen. Wartungsdeckel abnehmen. Dichtung 1 entfernen und Dichtfläche 2 reinigen.
  • Seite 77 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 9 Wartung Siphon 3 entfernen. Siphondeckel 1 entfernen. Siphon reinigen und mit Wasser spülen. Siphondeckel wieder montieren, dabei auf richtigen Sitz der Dichtung 2 achten, ggf. Dichtung austauschen. Siphon wieder montieren, dabei auf richtigen Sitz der Dichtungen achten.

  • Seite 78: Fehlersuche

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 10 Fehlersuche 10 Fehlersuche 10.1 Vorgehen bei Störung Voraussetzungen für den Betrieb prüfen: Spannungsversorgung vorhanden. Heizungsschalter eingeschaltet. Fernbedienstation richtig eingestellt. Die Geräteelektronik erkennt Unregelmäßigkeiten vom Gerät und zeigt diese blin- kend an.
  • Seite 79 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 10 Fehlersuche Entriegeln Schaden durch unsachgemäße Störungsbehebung Unsachgemäße Störungsbehebung kann zu Sachschaden oder schwerer Körper- verletzung führen. WARNUNG Nicht mehr als 2 Entriegelungen hintereinander durchführen. Qualifiziertes Fachpersonal muss die Störungsursache beheben.

  • Seite 80: Fehlerspeicher

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 10 Fehlersuche 10.2 Fehlerspeicher Im Fehlerspeicher sind die letzten 6 Fehler und der jeweilige Anlagenzustand bei Fehlereintritt gespeichert. Fehler anzeigen Fehler-Ebene aktivieren [Kap. 6.3]. Der zuletzt aufgetretene Fehler wird als Fehler 1 angezeigt. Drehknopf drehen.
  • Seite 81 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 10 Fehlersuche Anlagenzustände abfragen Fehler mit Drehknopf wählen. Taste [Enter] drücken. Anlagenzustände bei Fehlereintritt werden angezeigt. Drehknopf drehen, um Anlagenzustände abzufragen. Info System Einheit Betriebsphase – i 10 0: Brenner aus 1: Ruhestandskontrolle Gebläse...

  • Seite 82: Warncode

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 10 Fehlersuche 10.3 Warncode Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Warncode Ursache Behebung Temperatur am Sicherheitstemperaturbegrenzer Wasserdurchfluss prüfen. > 95 °C Funktion der Pumpen prüfen. Gerät wasserseitig entlüften.
  • Seite 83 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Warncode Ursache Behebung Kommunikation zu EM#2 oder WCM-FS#2 feh- Adressierung prüfen. lerhaft Verbindung prüfen. Erweiterungsmodul austauschen. Fernbedienstation austauschen. Kommunikation zu EM#3 oder WCM-FS#3 feh- Adressierung prüfen.

  • Seite 84: Fehlercode

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 10 Fehlersuche 10.4 Fehlercode Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Temperatur am Sicherheitstemperaturbegrenzer Wasserdurchfluss prüfen. > 105 °C Funktion der Pumpen prüfen. Gerät wasserseitig entlüften.
  • Seite 85 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Datensatz-Fehler Brenner Kodierstecker prüfen, ggf. austauschen. Gerät entriegeln, bei wiederholtem Auftreten Geräteelektronik WCM-CPU austauschen. Daten von Kodierstecker auf Geräteelektronik WCM-CPU übertragen...
  • Seite 86 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Fehlercode Ursache Behebung Kalibrierung konnte nicht durchgeführt werden Wärmeabnahme sicherstellen. Folgefehler von W22. Hinweis: Ionisationselektrode prüfen, ggf. austauschen Die Verbrennungsluft muss frei von aggressiven [Kap. 9.5].

  • Seite 87: Betriebsprobleme

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 10 Fehlersuche 10.5 Betriebsprobleme Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Beobachtung Ursache Behebung Brenner brummt/pfeift Brenneroberfläche verschmutzt/ beschä- Brenneroberfläche prüfen, ggf. reini- digt, Gewebe lose gen oder austauschen [Kap. 9.4].

  • Seite 88: Technische Unterlagen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 11 Technische Unterlagen 11 Technische Unterlagen 11.1 Anschlussplan Geräteelektronik WCM-CPU 230 V 1 Gebläse 24 V DC 2 Wassermangelschalter 3 Temperaturschalter Wärmetauscher 4 Sicherheitstemperaturbegrenzer 5 Abgasfühler 6 Regelspule Gaskombiventil 7 Vorlauffühler 8 Pufferfühler (nur bei Pufferregelung)

  • Seite 89: Fühlerkennwerte

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 11 Technische Unterlagen 11.2 Fühlerkennwerte Sicherheitstemperaturbe- grenzer Vorlauffühler Abgasfühler Pufferfühler Außenfühler Warmwasserfühler (B3) Weichenfühler NTC 5 kΩ NTC 600 kΩ NTC 12 kΩ °C Ω °C Ω °C Ω 48 180...

  • Seite 90: Ersatzteile

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile 12 Ersatzteile 1.31 1.32 1.30 1.33 1.24 1.29 1.28 1.18 1.12 1.07 1.27 1.08 1.09 1.10 1.12 1.03 1.02 1.11 1.13 1.14 1.23 1.21 1.06 1.12 1.15 1.22 1.07 1.16...
  • Seite 91 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Deckel 481 401 02 04 2 1.02 Stopfen 6 mm Form 1 weiß 446 034 1.03 Lagerschraube 481 011 22 24 7 1.04 Klappe Kesselschaltfeld 481 011 22 36 2 1.05...
  • Seite 92 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile 2.23 2.22 2.20 2.19 2.18 2.21 2.16 2.12 2.15 2.05 2.14 2.13 2.07 2.03 2.07 2.11 2.08 2.06 2.10 2.04 2.09 2.17 2.02 2.01 92-112 83240701 1/2018-03 Vo...
  • Seite 93 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Schraube M4 x 25 Kombi-Torx-Plus metrisch 409 258 2.02 Schraube M4 x 12 Kombi-Torx 20 metrisch 409 257 2.03 Gasanschlussstück mit Dichtung und O-Ring 481 011 30 19 2 2.04...
  • Seite 94 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile 3.19 3.07 3.20 3.25 3.21 3.04 3.22 3.14 3.01 3.23 3.15 3.62 3.16 3.18 3.13 3.17 3.26 3.12 3.16 3.11 3.27 3.10 3.17 3.09 3.35 3.01 3.61 3.30 3.24 3.28...
  • Seite 95 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Kombi Sechskantmutter M6 412 508 3.02 Wartungsdeckel 481 401 30 02 7 3.03 Dichtung Wartungsdeckel 481 401 30 05 7 3.04 Stiftschraube 6 x 30-A3K DIN 949-B 471 230 3.05...
  • Seite 96 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile 3.19 3.07 3.20 3.25 3.21 3.04 3.22 3.14 3.01 3.23 3.15 3.62 3.16 3.18 3.13 3.17 3.26 3.12 3.16 3.11 3.27 3.10 3.17 3.09 3.35 3.01 3.61 3.30 3.24 3.28...
  • Seite 97 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.41 Siphon komplett 481 401 40 08 2 3.42 Dichtung Siphon Überwurfmutter G1¼ 481 011 40 21 7 3.43 Deckel Siphon WTC 481 011 40 18 7 3.44...
  • Seite 98 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile 4.03 4.10 4.01 4.04 4.07 4.05 4.12 4.13 4.01 4.02 4.06 4.11 4.24 4.23 4.22 4.21 4.20 4.19 4.18 4.17 4.16 4.14 4.15 4.14 4.08 4.09 98-112 83240701 1/2018-03 Vo...
  • Seite 99 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Tülle 482 101 22 34 7 4.02 Tülle 481 011 22 17 7 4.03 Leiterplatte WCM-FS 481 000 00 47 2 4.04 Manometer 0-4 bar 481 011 22 27 7 4.05...
  • Seite 100 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile Ausführung H-PEA 5.11 5.01 5.07 5.09 5.12 5.10 5.14 5.03 5.06 5.08 5.02 5.09 5.05 5.09 5.04 5.04 5.13 100-112 83240701 1/2018-03 Vo...
  • Seite 101 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile Pos. Bezeichnung Bestell-Nr. 5.01 Dichtung 25 x 38 x 2 (1¼") AFM-34/2 409 000 21 22 7 5.02 Anschlussrohr Vorlauf mit Fühleranbindung – WTC 45-A 481 401 40 02 2 –...
  • Seite 102 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile Ausführung H-0 6.01 6.07 6.01 6.03 6.08 6.06 6.02 6.05 6.04 102-112 83240701 1/2018-03 Vo...
  • Seite 103 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile Pos. Bezeichnung Bestell-Nr. 6.01 Dichtung 25 x 38 x 2 (1¼") AFM-34/2 409 000 21 22 7 6.02 Anschlussrohr Vorlauf mit Fühleranbindung – WTC 45-A 481 401 40 02 2 –...
  • Seite 104 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile 7.01 104-112 83240701 1/2018-03 Vo...
  • Seite 105 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile Pos. Bezeichnung Bestell-Nr. 7.01 Wartungs-Set Bestehend aus: Dichtung Brennerhaube Dichtung Wartungsdeckel Dichtung Ionisationselektrode Ionisationselektrode Dichtung Zündelektrode Zündelektrode Dichtung 17 x 24 x 2 (¾") AFM-34/2 Dichtung Siphon Überwurfmutter G1¼...
  • Seite 106 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile 8.01 8.02 8.04 8.03 8.05 8.06 8.07 8.08 106-112 83240701 1/2018-03 Vo...
  • Seite 107 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 12 Ersatzteile Pos. Bezeichnung Bestell-Nr. 8.01 Reinigungs-Set Wärmetauscher komplett 481 000 00 57 2 8.02 Reinigungswerkzeug gerade – Handgriff Reinigungswerkzeug 481 000 00 67 7 – Befestigungsteil Reinigungsklinge 481 000 00 68 7 –...

  • Seite 108: Notizen

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 13 Notizen 13 Notizen 108-112 83240701 1/2018-03 Vo...

  • Seite 109: Stichwortverzeichnis

    Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 14 Stichwortverzeichnis 14 Stichwortverzeichnis Entriegelung ................. 79 Entriegelungstaste.............. 37 Abgasanschluss .............. 11 Entsalzung ................ 28 Abgasfühler .............. 12, 13 Entsorgung ................ 8 Abgasführung ..............  24, 32 Ergänzungswassermenge.......... 26 Abgasgeruch.............. 7, 87 Ersatzteile .............. 91, 93 Abgasmassenstrom............ 21 Abgasmessstelle.............. 32 Abgassystem ...............
  • Seite 110 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 14 Stichwortverzeichnis Pufferregelung .............  52, 53 Pumpe ................ 12, 36 Inbetriebnahme............ 59, 62 Pumpensteuerlogik............. 54 Info-Ebene ................ 42 Inhibitoren ................ 28 Inspektionskarte .............. 71 Installationsart.............. 18 Raumluftunabhängig ............ 7 Ionisationselektrode.......... 12, 14, 75 Raumsolltemperatur ............ 50 Ionisationsstrom .............. 14 Restförderdruck.............. 21...
  • Seite 111 Montage- und Betriebsanleitung Gas-Brennwertgerät WTC 45-A und WTC 60-A 14 Stichwortverzeichnis Vorlauffühler ................. 12 Vorlauftemperatur-Regelung .......... 49 Wandaufhängung ............... 24 Wärmetauscher.............. 11 Warmwasserbetrieb............ 52 Warmwasser-Frostschutz.......... 55 Warncode.............. 78, 82 Warnung ................ 78 Wartung ................  70, 71 Wartungsanzeige............ 71, 73 Wartungsdeckel.............. 77 Wartungsintervall ............ 70, 73 Wartungsschritte .............. 71 Wartungsvertrag .............. 70 Wasseranschluss.............. 29...
  • Seite 112 Max Weishaupt GmbH · 88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Das komplette Programm: zuverlässige Technik und schneller, professioneller Service W-Brenner bis 570 kW Wandhängende Brennwert- systeme für Gas bis 240 kW Die millionenfach bewährten Kompaktbrenner...
