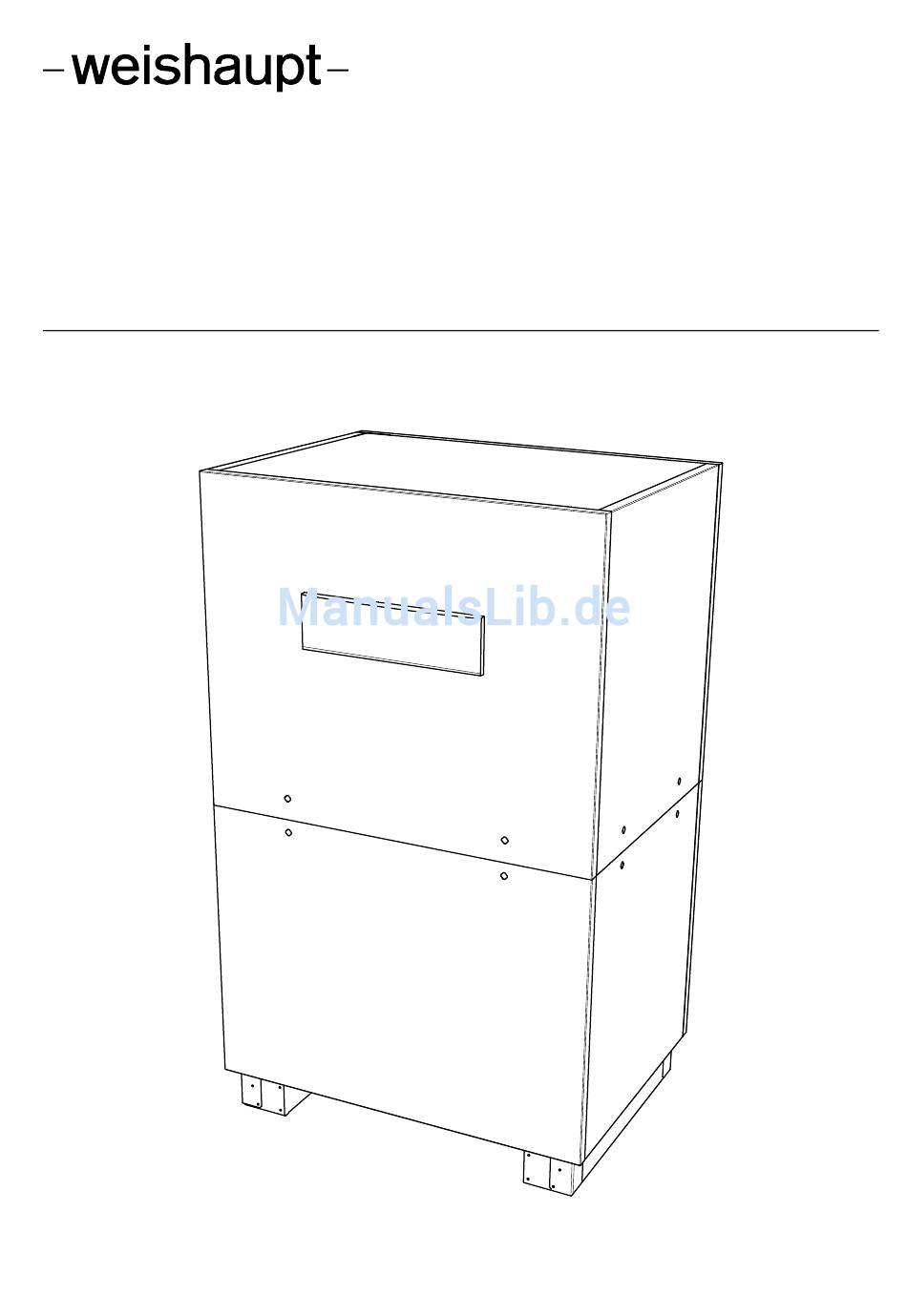

- Seite 1 Montage- und Betriebsanleitung Weishaupt Wasser/Wasser-Wärmepumpe für Innenaufstellung WWP W 120 ID - WWP W 180 ID 83295101 · 06/2015...
-
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID Inhaltsverzeichnis Bitte sofort lesen ........................... 2 Wichtige Hinweise ..................... 2 Bestimmungsgemäßer Gebrauch................3 Gesetzliche Vorschriften und Richtlinien .............. 3 Energiesparende Handhabung der Wärmepumpe..........4 Verwendungszweck der Wärmepumpe................5 Anwendungsbereich .................... -
Seite 4: Bitte Sofort Lesen
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 1 Bitte sofort lesen Bitte sofort lesen Wichtige Hinweise ACHTUNG ACHTUNG Arbeiten an der Wärmepumpe dürfen nur vom autorisierten und sachkundigen Kundendienst durchgeführt werden. ACHTUNG ACHTUNG Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen Anforderungen des Landes einzuhalten, in dem die Wärmepumpe betrieben wird. -
Seite 5: Bestimmungsgemäßer Gebrauch
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 1 Bitte sofort lesen ACHTUNG ACHTUNG Die Inbetriebnahme erfolgt gemäß der Montage- und Gebrauchsanweisung des Wärmepumpenmanager. ACHTUNG ACHTUNG Im Wärmequelleneintritt der Wärmepumpe ist der beiliegende Schmutzfänger zu montieren, um den Verdampfer gegen Verunreinigungen zu schützen. -
Seite 6: Energiesparende Handhabung Der Wärmepumpe
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 1 Bitte sofort lesen Energiesparende Handhabung der Wärmepumpe Durch das Betreiben dieser Wärmepumpe tragen Sie zur Schonung unserer Umwelt bei. Für den effizienten Betrieb ist eine sorgfältige Bemessung der Heizungsanlage und der Wärmequelle sehr wichtig. -
Seite 7: Verwendungszweck Der Wärmepumpe
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 2 Verwendungszweck der Wärmepumpe Verwendungszweck der Wärmepumpe Anwendungsbereich Die Wasser/Wasser-Wärmepumpe ist ausschließlich für die Erwärmung von Hei- zungswasser vorgesehen. Sie kann in vorhandenen oder neu zu errichtenden Hei- zungsanlagen eingesetzt werden. -
Seite 8: Grundgerät
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 3 Grundgerät Grundgerät Das Gerät besteht aus einer anschlussfertigen Wärmepumpe für Innenaufstellung mit Blechgehäuse, Schaltkasten und integriertem Wärmepumpenmanager. Der Kältekreis enthält das vom Kyoto-Protokoll erfasste fluorierte Kältemittel R410A mit einem GWP- Wert von 2088. - Seite 9 Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 3 Grundgerät WWP W 180 ID 1. Schaltkasten 2. Verdampfer 3. Verflüssiger 4. Filtertrockner 5. Verdichter 1 6. Verdichter 2 7. Expansionsventil 8. Economizer 452237.66.33 · 06/2015 · Rei...
-
Seite 10: Zubehör
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 4 Zubehör Zubehör Anschlussflansche Durch den Einsatz der flachdichtenden Anschlussflansche kann das Gerät optional auf Flanschanschluss umgestellt werden. Fernbedienung Als Komforterweiterung ist im Sonderzubehör eine Fernbedienstation erhältlich. Bedie- nung und Menüführung sind identisch mit denen des Wärmepumpenmanagers. -
Seite 11: Transport
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 5 Transport Transport Zum Transport mit einem Sack- oder Kesselkarren kann dieser an der Stirnseite des Gerätes unter dem Transportschutz angesetzt werden. Das Gerät kann zum Transport auf ebenem Untergrund von hinten oder vorne mittels Hubwagen oder Gabelstapler angehoben werden. -
Seite 12: Aufstellung
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 6 Aufstellung Aufstellung Allgemeine Hinweise Die Wasser/Wasser-Wärmepumpe muss in einem frostfreien und trockenen Raum auf einer ebenen, glatten und waagerechten Fläche aufgestellt werden. Dabei sollte der Rahmen rundum dicht am Boden anliegen, um eine ausreichende Schallabdichtung zu gewährleisten. -
Seite 13: Montage
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 7 Montage Montage Allgemein An der Wärmepumpe sind folgende Anschlüsse herzustellen. Dabei ist das hydrauli- sche Einbindungsschema zu beachten: Vor-/Rücklauf Brunnenanlage Vor-/Rücklauf Heizung Temperaturfühler Spannungsversorgung ... -
Seite 14: Wärmequellenseitiger Anschluss
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 7 Montage Wärmequellenseitiger Anschluss Folgende Vorgehensweise ist beim Anschluss einzuhalten: Die Brunnenleitung am Vor- und Rücklauf Wärmequelle der Wärmepumpe anschlie- ßen. ACHTUNG ACHTUNG Der im Beipack mitgelieferte Schmutzfänger ist unbedingt im Rücklauf (Eintritt) der Wärmequelle einzubauen. -
Seite 15: Montage Des Außentemperaturfühlers
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 7 Montage 7.4.1 Fühlerkennlinien Temperatur in °C NTC-2 in k 14,6 11,4 NTC-10 in k 67,7 53,4 42,3 33,9 27,3 22,1 18,0 14,9 12,1 10,0 Die an den Wärmepumpenmanager anzuschließenden Temperaturfühler müssen der in Abb. -
Seite 16: Montage Der Anlegefühler
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 7 Montage 7.4.3 Montage der Anlegefühler Die Montage der Anlegefühler ist nur notwendig, falls diese im Lieferumfang der Wär- mepumpe enthalten, aber nicht eingebaut sind. Die Anlegefühler können als Rohranlegefühler montiert oder in die Tauchhülse des Kompaktverteilers eingesetzt werden. -
Seite 17: Elektrischer Anschluss
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 7 Montage Elektrischer Anschluss 7.5.1 Allgemein Sämtliche elektrische Anschlussarbeiten dürfen nur von einer Elektrofachkraft oder einer Fachkraft für festgelegte Tätigkeiten unter Beachtung der Montage- und Gebrauchsanweisung, länderspezifischen Installationsvorschriften z.B. VDE 0100 ... -
Seite 18: Elektrische Anschlussarbeiten
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 7 Montage 7.5.2 Elektrische Anschlussarbeiten 1. Die 4-adrige elektrische Versorgungsleitung für den Leistungsteil der Wärme- pumpe wird vom Stromzähler der Wärmepumpe über das EVU-Sperrschütz (falls gefordert) in die Wärmepumpe geführt (Lastspannung siehe Anweisung Wärme- pumpe). -
Seite 19: Anschluss Von Elektronisch Geregelten Umwälzpumpen
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 7 Montage 7.5.3 Anschluss von elektronisch geregelten Umwälzpumpen Elektronisch geregelte Umwälzpumpen weisen hohe Anlaufströme auf, die unter Um- ständen die Lebenszeit des Wärmepumpenmanagers verkürzen können. Aus diesem Grund, ist zwischen dem Ausgang des Wärmepumpenmanagers und der elektronisch geregelten Umwälzpumpe ein Koppelrelais zu installieren bzw. -
Seite 20: Inbetriebnahme
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 8 Inbetriebnahme Inbetriebnahme Allgemeine Hinweise Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, sollte diese von einem vom Werk autorisierten Kundendienst (Weishaupt-Techniker) durchgeführt werden. Unter bestimmten Bedingungen ist damit eine zusätzliche Garantieleistung verbunden. -
Seite 21: Pflege / Reinigung
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 9 Pflege / Reinigung Pflege / Reinigung Pflege Um Betriebsstörungen durch Schmutzablagerungen in den Wärmetauschern zu ver- meiden, ist dafür Sorge zu tragen, dass keinerlei Verschmutzungen in die Wärmequel- len- und Heizungsanlage gelangen können. -
Seite 22: Anforderungen An Die Wasserqualität
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 9 Pflege / Reinigung Anforderungen an die Wasserqualität Unabhängig von den rechtlichen Bestimmungen dürfen keine absetzbaren Stoffe im Grundwasser enthalten sein und die EISEN- (< 0,2 mg/l) und MANGAN- (< 0,1 mg/l) Grenzwerte müssen eingehalten werden, um eine Verockerung der Wärmequellenan-... -
Seite 23: Wartung
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 9 Pflege / Reinigung Ungefährer Kon- Beurteilungs- Beurteilung zentrationsbereich merkmal Kupfer (mg/l) absetzbare Stoffe (org.) Ammoniak NH < 2 2 bis 20 > 20 Chlorid < 300 > 300 <... -
Seite 24: Störungen / Fehlersuche
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 10 Störungen / Fehlersuche 10 Störungen / Fehlersuche Diese Wärmepumpe ist ein Qualitätsprodukt und sollte störungsfrei arbeiten. Tritt den- noch eine Störung auf, wird diese im Display des Wärmepumpenmanagers angezeigt. -
Seite 25: Außerbetriebnahme / Entsorgung
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 11 Außerbetriebnahme / Entsorgung 11 Außerbetriebnahme / Entsorgung Bevor die Wärmepumpe ausgebaut wird, ist die Maschine spannungsfrei zu schalten und abzuschiebern. Der Ausbau der Wärmepumpe muss durch Fachpersonal erfolgen. -
Seite 26: Geräteinformation
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 12 Geräteinformation 12 Geräteinformation Typ- und Verkaufsbezeichnung WWP W 120 ID Bauform Wärmequelle Wasser 2.1 Ausführung Universal 2.2 Regler integriert 2.3 Wärmemengenzähler integriert 2.4 Aufstellungsort Innen 2.5 Leistungsstufen Einsatzgrenzen 3.1 Heizwasser-Vorlauf... - Seite 27 Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 12 Geräteinformation Entspricht den europäischen Sicherheitsbestimmungen Sonstige Ausführungsmerkmale 8.1 Wasser im Gerät gegen Einfrieren geschützt 8.2 max. Betriebsüberdruck (Wärmequelle/Wärmesenke) Heizleistung / Leistungszahl 9.1 Wärmeleistung / Leistungszahl EN 14511...
- Seite 28 Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 12 Geräteinformation Elektrischer Anschluss 6.1 Lastspannung / Absicherung / RCD-Typ 3~/PE 400 V (50 Hz) / C 100A / A 6.2 Steuerspannung / Absicherung / RCD-Typ 1~/N/PE 230 V (50 Hz) / C 13A / A 6.3 Schutzart nach EN 60 529...
-
Seite 29: Anhang
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID Anhang Maßbilder ............................II Maßbild WWP W 120 ID ..................II Maßbild WWP W 180 ID ..................III Diagramme ............................IV Kennlinien WWP W 120 ID..................IV Kennlinien WWP W 180 ID..................V Einsatzgrenzendiagramm WWP W 120 ID............ -
Seite 30: Maßbilder
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 1 Maßbilder Maßbilder Maßbild WWP W 120 ID 452237.66.33 · 06/2015 · Rei... -
Seite 31: Maßbild Wwp W 180 Id
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 1 Maßbilder Maßbild WWP W 180 ID 452237.66.33 · 06/2015 · Rei... -
Seite 32: Diagramme
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 2 Diagramme Diagramme Kennlinien WWP W 120 ID 452237.66.33 · 06/2015 · Rei... -
Seite 33: Kennlinien Wwp W 180 Id
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 2 Diagramme Kennlinien WWP W 180 ID 452237.66.33 · 06/2015 · Rei... -
Seite 34: Einsatzgrenzendiagramm Wwp W 120 Id
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 2 Diagramme Einsatzgrenzendiagramm WWP W 120 ID 452237.66.33 · 06/2015 · Rei... -
Seite 35: Einsatzgrenzendiagramm Wwp W 180 Id
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 2 Diagramme Einsatzgrenzendiagramm WWP W 180 ID 452237.66.33 · 06/2015 · Rei... -
Seite 36: Stromlaufpläne
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 3 Stromlaufpläne Stromlaufpläne Steuerung WWP W 120 ID VIII 452237.66.33 · 06/2015 · Rei... - Seite 37 Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 3 Stromlaufpläne Steuerung WWP W 120 ID 452237.66.33 · 06/2015 · Rei...
-
Seite 38: Last Wwp W 120 Id
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 3 Stromlaufpläne Last WWP W 120 ID 452237.66.33 · 06/2015 · Rei... -
Seite 39: Anschlussplan Wwp W 120 Id
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 3 Stromlaufpläne Anschlussplan WWP W 120 ID 452237.66.33 · 06/2015 · Rei... - Seite 40 Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 3 Stromlaufpläne Anschlussplan WWP W 120 ID 452237.66.33 · 06/2015 · Rei...
-
Seite 41: Legende Wwp W 120 Id
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 3 Stromlaufpläne Legende WWP W 120 ID Brücke EVU-Sperre, muss eingelegt werden, wenn Utility block (EVU) bridge must be inserted if no utility Pont de blocage de la société d'électricité, à insérer kein EVU-Sperrschütz vorhanden ist... - Seite 42 Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 3 Stromlaufpläne M15* Heizungsumwälzpumpe 2. Heizkreis Heat circulating pump for heating circuit 2 Circulateur de chauffage pour le 2e circuit de chauffage M16* Zusatzumwälzpumpe Auxiliary circulating pump Circulateur supplémentaire...
-
Seite 43: Steuerung Wwp W 180 Id
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 3 Stromlaufpläne Steuerung WWP W 180 ID 452237.66.33 · 06/2015 · Rei... - Seite 44 Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 3 Stromlaufpläne Steuerung WWP W 180 ID 452237.66.33 · 06/2015 · Rei...
-
Seite 45: Last Wwp W 180 Id
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 3 Stromlaufpläne Last WWP W 180 ID XVII 452237.66.33 · 06/2015 · Rei... -
Seite 46: Anschlussplan Wwp W 180 Id
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 3 Stromlaufpläne 3.10 Anschlussplan WWP W 180 ID XVIII 452237.66.33 · 06/2015 · Rei... -
Seite 47: Anschlussplan Wwp W 180 Id
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 3 Stromlaufpläne 3.11 Anschlussplan WWP W 180 ID 452237.66.33 · 06/2015 · Rei... -
Seite 48: Legende Wwp W 180 Id
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 3 Stromlaufpläne 3.12 Legende WWP W 180 ID Brücke EVU-Sperre, muss eingelegt werden, wenn Utility block (EVU) bridge must be inserted if no utility Pont de blocage de la société d'électricité, à insérer kein EVU-Sperrschütz vorhanden ist... - Seite 49 Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 3 Stromlaufpläne M11* Primärkreispumpe Primary circuit pump Pompe circuit primaire M13* Heizungsumwälzpumpe Heat circulating pump Circulateur de chauffage M15* Heizungsumwälzpumpe 2. Heizkreis Heat circulating pump for heating circuit 2...
-
Seite 50: Hydraulische Einbindungsschemen
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 4 Hydraulische Einbindungsschemen Hydraulische Einbindungsschemen Muster Anlageschema Das Anlagenbeispiel ist eine unverbindliche Musterplanung ohne Anspruch auf Vollständigkeit. Zu einer endgültigen An- lagenprojektierung ist ein Fachplaner zu Rate zu ziehen. -
Seite 51: Konformitätserklärung
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 5 Konformitätserklärung Konformitätserklärung EG - Konformitätserklärung EC Declaration of Conformity Déclaration de conformité CE Der Unterzeichnete Max Weishaupt GmbH The undersigned Max-Weishaupt-Straße L’entreprise soussignée, D - 88475 Schwendi bestätigt hiermit, dass das (die) -
Seite 52: Wartungsarbeiten
Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 6 Wartungsarbeiten Wartungsarbeiten Betreiber: Name: __________________________________________ Operator Name Opérateur Anschrift: __________________________________________ Address Adresse __________________________________________ Telefonnummer: __________________________________________ Telephone number Numéro de téléphone Kältekreis: Kältemittelart: __________________________________________ Refrigerating circuit Refrigerant Circuit réfrigérant Fluide frigorigène... - Seite 53 Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 6 Wartungsarbeiten 452237.66.33 · 06/2015 · Rei...
- Seite 54 Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 6 Wartungsarbeiten XXVI 452237.66.33 · 06/2015 · Rei...
- Seite 55 Montage- und Betriebsanleitung WWP W 120 ID - WWP W 180 ID 6 Wartungsarbeiten XXVII 452237.66.33 · 06/2015 · Rei...
- Seite 56 83295101 · 06/2015 · Rei...
