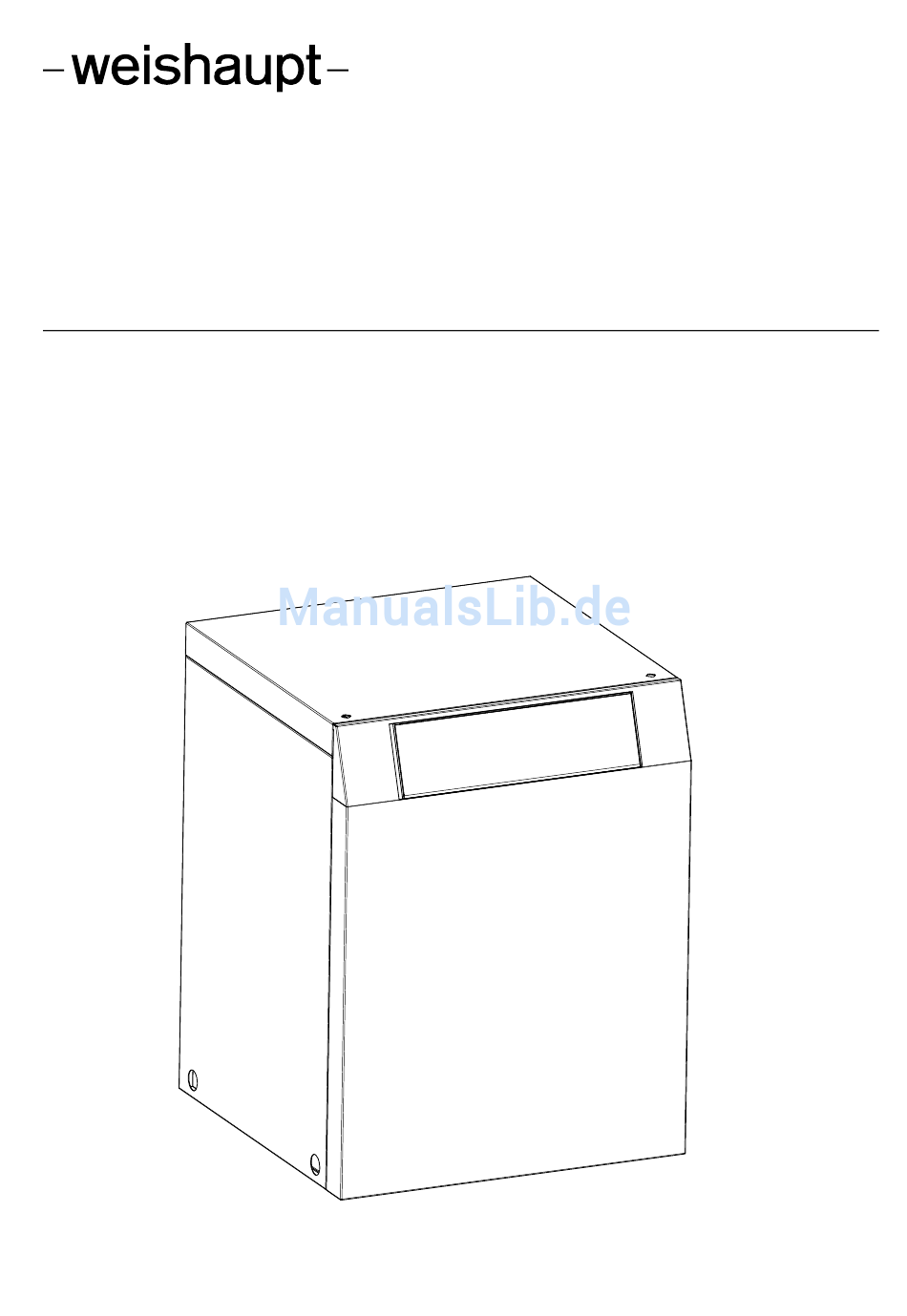

- Seite 1 Montage- und Betriebsanleitung Weishaupt Wasser/Wasser-Wärmepumpe für Innenaufstellung WWP W 10 ID - WWP W 22 ID 83271201 · 06/2015...
-
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID Inhaltsverzeichnis Bitte sofort lesen ........................... 2 Wichtige Hinweise ..................... 2 Bestimmungsgemäßer Gebrauch................3 Gesetzliche Vorschriften und Richtlinien .............. 3 Energiesparende Handhabung der Wärmepumpe..........3 Verwendungszweck der Wärmepumpe................4 Anwendungsbereich .................... -
Seite 4: Bitte Sofort Lesen
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 1 Bitte sofort lesen Bitte sofort lesen Wichtige Hinweise ACHTUNG ACHTUNG Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen Anforderungen des Landes einzuhalten, in dem die Wärmepumpe betrieben wird. Je nach Kältemittelfüllmenge ist die Dichtheit der Wärmepumpe in regelmäßigen... -
Seite 5: Bestimmungsgemäßer Gebrauch
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 1 Bitte sofort lesen ACHTUNG ACHTUNG Vor Öffnen des Gerätes sind alle Stromkreise spannungsfrei zu schalten. Bestimmungsgemäßer Gebrauch Dieses Gerät ist nur für den vom Hersteller vorgesehenen Verwendungszweck freige- geben. -
Seite 6: Verwendungszweck Der Wärmepumpe
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 2 Verwendungszweck der Wärmepumpe Verwendungszweck der Wärmepumpe Anwendungsbereich Die Wasser/Wasser-Wärmepumpe ist ausschließlich für die Erwärmung von Hei- zungswasser vorgesehen. Sie kann in vorhandene oder neu zu errichtende Heizungs- anlagen eingesetzt werden. -
Seite 7: Grundgerät
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 3 Grundgerät Grundgerät Das Grundgerät besteht aus einer anschlussfertigen Wärmepumpe für Innenaufstel- lung mit Gehäuse, Schaltraum und integriertem Wärmepumpenmanager. Der Kälte- kreis ist "hermetisch geschlossen" und enthält das vom Kyoto-Protokoll erfasste fluo- rierte Kältemittel R410A mit einem GWP-Wert von 2088. -
Seite 8: Zubehör
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 4 Zubehör Zubehör Fernbedienung Als Komforterweiterung ist im Sonderzubehör eine Fernbedienstation erhältlich. Bedie- nung und Menüführung sind identisch mit denen des Wärmepumpenmanagers. Der Anschluss erfolgt über eine Schnittstelle (Sonderzubehör) mit Westernstecker RJ 12. -
Seite 9: Transport
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 5 Transport Transport Zum Transport auf ebenem Untergrund eignet sich ein Hubwagen. Muss die Wärme- pumpe auf unebenem Untergrund oder über Treppen befördert werden, kann dies mit Tragriemen geschehen. Diese können direkt unter der Palette hindurchgeführt werden. -
Seite 10: Aufstellung
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 6 Aufstellung Aufstellung Allgemeine Hinweise Die Wasser/Wasser-Wärmepumpe muss in einem frostfreien und trockenen Raum auf einer ebenen, glatten und waagerechten Fläche aufgestellt werden. Dabei sollte der Rahmen rundum dicht am Boden anliegen, um eine ausreichende Schallabdichtung zu gewährleisten. -
Seite 11: Montage
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 7 Montage Montage Allgemein An der Wärmepumpe sind folgende Anschlüsse herzustellen: Vor-/Rücklauf Brunnenanlage Vor-/Rücklauf Heizung Temperaturfühler Spannungsversorgung Heizungsseitiger Anschluss ACHTUNG ACHTUNG Vor Anschluss der Wärmepumpe Heizungsanlage spülen. -
Seite 12: Wärmequellenseitiger Anschluss
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 7 Montage Wärmequellenseitiger Anschluss Folgende Vorgehensweise ist beim Anschluss einzuhalten: Die Brunnenleitung am Vor- und Rücklauf Wärmequelle der Wärmepumpe anschlie- ßen. ACHTUNG ACHTUNG Das Brunnenwasser muss der geforderten Wasserqualität entsprechen. (siehe Kap. -
Seite 13: Montage Des Außentemperaturfühlers
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 7 Montage Abb. 7.2: Fühlerkennlinie NTC-2 nach DIN 44574 Außentemperaturfühler 7.4.2 Montage des Außentemperaturfühlers Der Temperaturfühler muss so angebracht werden, dass sämtliche Witterungsein- flüsse erfasst werden und der Messwert nicht verfälscht wird. -
Seite 14: Elektrischer Anschluss
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 7 Montage Elektrischer Anschluss 7.5.1 Allgemein Sämtliche elektrische Anschlussarbeiten dürfen nur von einer Elektrofachkraft oder einer Fachkraft für festgelegte Tätigkeiten unter Beachtung der Montage- und Gebrauchsanweisung, länderspezifischen Installationsvorschriften z.B. VDE 0100 ... -
Seite 15: Anschluss Von Elektronisch Geregelten Umwälzpumpen
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 7 Montage 4. Das Schütz (K20) für den Tauchheizkörper (E10) ist bei monoenergetischen Anla- gen (2. WE) entsprechend der Heizkörperleistung auszulegen und bauseits beizu- stellen. Die Ansteuerung (230 V AC) erfolgt aus dem Wärmepumpenmanager über die Klemmen X2/N und X2/K20. -
Seite 16: Inbetriebnahme
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 8 Inbetriebnahme Inbetriebnahme Allgemein Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, sollte diese von einem vom Werk autorisierten Kundendienst durchgeführt werden (Weishaupt Techniker). Unter bestimmten Bedingungen ist damit eine zusätzliche Garantieleistung verbunden. -
Seite 17: Pflege / Reinigung
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 9 Pflege / Reinigung Pflege / Reinigung Pflege Um Betriebsstörungen durch Schmutzablagerungen in den Wärmetauschern zu ver- meiden, ist dafür Sorge zu tragen, dass keinerlei Verschmutzungen in die Wärmequel- len- und Heizungsanlage gelangen können. -
Seite 18: Reinigung Wärmequellenseite
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 9 Pflege / Reinigung Reinigung Wärmequellenseite Im Wärmequelleneintritt der Wärmepumpe ist ein Schmutzfänger montiert, um den Verdampfer gegen Verunreinigungen zu schützen. Anfangs sollte das Filtersieb des Schmutzfängers in relativ kurzen Abständen gereinigt werden. Sind weniger Verunrei- nigungen erkennbar, kann der Zeitabstand entsprechend verlängert werden. -
Seite 19: 10 Störungen / Fehlersuche
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 10 Störungen / Fehlersuche 10 Störungen / Fehlersuche Diese Wärmepumpe ist ein Qualitätsprodukt und sollte störungsfrei arbeiten. Tritt den- noch eine Störung auf, wird dies im Display des Wärmepumpenamanagers angezeigt. -
Seite 20: 11 Außerbetriebnahme / Entsorgung
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 11 Außerbetriebnahme / Entsorgung 11 Außerbetriebnahme / Entsorgung Bevor die Wärmepumpe ausgebaut wird, ist die Maschine spannungsfrei zu schalten und abzuschiebern. Der Ausbau der Wärmepumpe muss durch Fachpersonal erfol- gen.Umweltrelevante Anforderungen, in Bezug auf Rückgewinnung, Wiederverwen-... -
Seite 21: 12 Geräteinformation
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 12 Geräteinformation 12 Geräteinformation Typ- und Verkaufsbezeichnung WWP W 10 ID WWP W 14 ID Bauform 2.1 Ausführung Universal Universal 2.2 Regler intern intern 2.3 Wärmemengenzählung integriert integriert 2.4 Aufstellungsort / Schutzart nach EN 60 529... -
Seite 22: Typ- Und Verkaufsbezeichnung
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 12 Geräteinformation Typ- und Verkaufsbezeichnung WWP W 18 ID WWP W 22 ID Bauform Wärmequelle Wasser Wasser 1.1 Ausführung Universal Universal 1.2 Regler integriert integriert 1.3 Wärmemengenzählung integriert integriert 1.4 Aufstellungsort... -
Seite 23: Anhang
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID Anhang Maßbild..............................II Maßbild WWP W 10 ID ....................II Maßbild WWP W 14 ID - WWP W 18 ID............III Maßbild WWP W 22 ID ..................IV Diagramme ............................V Kennlinien WWP W 10 ID .................. -
Seite 24: Maßbild
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 1 Maßbild Maßbild Maßbild WWP W 10 ID 452235.66.10 · 06/2015 · Rei... -
Seite 25: Maßbild Wwp W 14 Id - Wwp W 18 Id
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 1 Maßbild Maßbild WWP W 14 ID - WWP W 18 ID 452235.66.10 · 06/2015 · Rei... -
Seite 26: Maßbild Wwp W 22 Id
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 1 Maßbild Maßbild WWP W 22 ID 452235.66.10 · 06/2015 · Rei... -
Seite 27: Diagramme
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 2 Diagramme Diagramme Kennlinien WWP W 10 ID 452235.66.10 · 06/2015 · Rei... -
Seite 28: Kennlinien Wwp W 14 Id
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 2 Diagramme Kennlinien WWP W 14 ID 452235.66.10 · 06/2015 · Rei... -
Seite 29: Kennlinien Wwp W 18 Id
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 2 Diagramme Kennlinien WWP W 18 ID Heizleistung in [kW] Wasseraustrittstemperatur in [°C] Heating capacity in [kW] Water outflow temperature in [°C] Puissance de chauffage en [kW] Température de sortie de l’eau en [°C]... -
Seite 30: Kennlinien Wwp W 22 Id
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 2 Diagramme Kennlinien WWP W 22 ID VIII 452235.66.10 · 06/2015 · Rei... -
Seite 31: Einsatzgrenzendiagramm
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 2 Diagramme Einsatzgrenzendiagramm 452235.66.10 · 06/2015 · Rei... -
Seite 32: Stromlaufpläne
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 3 Stromlaufpläne Stromlaufpläne Steuerung 452235.66.10 · 06/2015 · Rei... - Seite 33 Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 3 Stromlaufpläne Steuerung 452235.66.10 · 06/2015 · Rei...
-
Seite 34: Last
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 3 Stromlaufpläne Last 452235.66.10 · 06/2015 · Rei... -
Seite 35: Anschlussplan
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 3 Stromlaufpläne Anschlussplan XIII 452235.66.10 · 06/2015 · Rei... - Seite 36 Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 3 Stromlaufpläne Anschlussplan 452235.66.10 · 06/2015 · Rei...
-
Seite 37: Legende
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 3 Stromlaufpläne Legende Brücke EVU-Sperre: muß eingelegt werden, wenn Utility block (EVU) bridge must be inserted if no Pont de blocage de la société d'électricité, à insérer kein EVU-Sperrschütz vorhanden ist utility blocking contactor is present en absence de contacteur de blocage de la société... - Seite 38 Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 3 Stromlaufpläne R2.1* Rücklauffühler Heizkreis Return sensor for heating circuit in dual differential Sonde de retour circuit de chauffage dans le im Doppeldiffernzdrucklosen-Verteiler pressureless manifold distributeur double sans pression différentielle Warmwasserfühler...
-
Seite 39: Hydraulisches Einbindungsschema
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 4 Hydraulisches Einbindungsschema Hydraulisches Einbindungsschema Das Anlagenbeispiel ist eine unverbindliche Musterplanung ohne Anspruch auf Vollständigkeit. Zu einer endgültigen An- lagenprojektierung ist ein Fachplaner zu Rate zu ziehen. XVII... -
Seite 40: Konformitätserklärung
Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 5 Konformitätserklärung Konformitätserklärung EG - Konformitätserklärung EC Declaration of Conformity Déclaration de conformité CE Der Unterzeichnete Max Weishaupt GmbH The undersigned Max-Weishaupt-Straße L’entreprise soussignée, D - 88475 Schwendi bestätigt hiermit, dass das (die) - Seite 41 Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 5 Konformitätserklärung 452235.66.10 · 06/2015 · Rei...
- Seite 42 Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 5 Konformitätserklärung 452235.66.10 · 06/2015 · Rei...
- Seite 43 Montage- und Betriebsanleitung WWP W 10 ID - WWP W 22 ID 5 Konformitätserklärung 452235.66.10 · 06/2015 · Rei...
- Seite 44 83271201 · 06/2015 · Rei...
