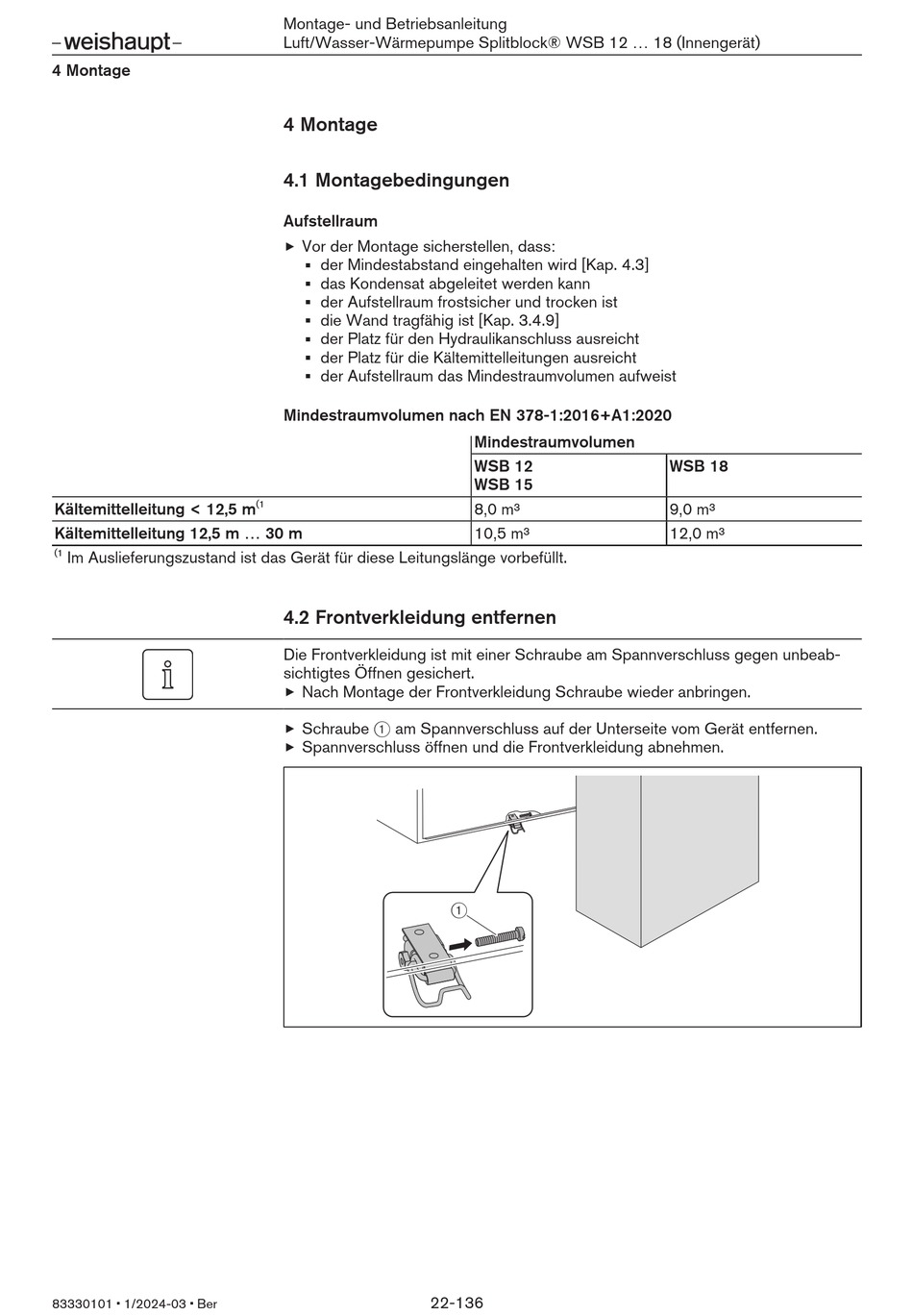

4 Montage
Kältemittelleitung < 12,5 m
Kältemittelleitung 12,5 m ... 30 m
(1
Im Auslieferungszustand ist das Gerät für diese Leitungslänge vorbefüllt.
83330101 1/2024-03 Ber
Montage- und Betriebsanleitung
Luft/Wasser-Wärmepumpe Splitblock® WSB 12 ... 18 (Innengerät)
4 Montage
4.1 Montagebedingungen
Aufstellraum
Vor der Montage sicherstellen, dass:
der Mindestabstand eingehalten wird [Kap. 4.3]
das Kondensat abgeleitet werden kann
der Aufstellraum frostsicher und trocken ist
die Wand tragfähig ist [Kap. 3.4.9]
der Platz für den Hydraulikanschluss ausreicht
der Platz für die Kältemittelleitungen ausreicht
der Aufstellraum das Mindestraumvolumen aufweist
Mindestraumvolumen nach EN 378-1:2016+A1:2020
(1
4.2 Frontverkleidung entfernen
Die Frontverkleidung ist mit einer Schraube am Spannverschluss gegen unbeab-
sichtigtes Öffnen gesichert.
Nach Montage der Frontverkleidung Schraube wieder anbringen.
Schraube 1 am Spannverschluss auf der Unterseite vom Gerät entfernen.
Spannverschluss öffnen und die Frontverkleidung abnehmen.
Mindestraumvolumen
WSB 12
WSB 15
8,0 m³
10,5 m³
1
22-136
WSB 18
9,0 m³
12,0 m³
