Fronius WeldCube Connector U/I Bedienungsanleitung Seite 25

(8) Massekabel
(9) Schweißbrenner
Stabelektrode (mit WIG-Stromquelle)
(4)
(1)
(5)
(2)
(3)
HF = Hochfrequenz-Zündung; * = Hochfrequenz-freie Strombuchse - z.B. für Stabelektroden

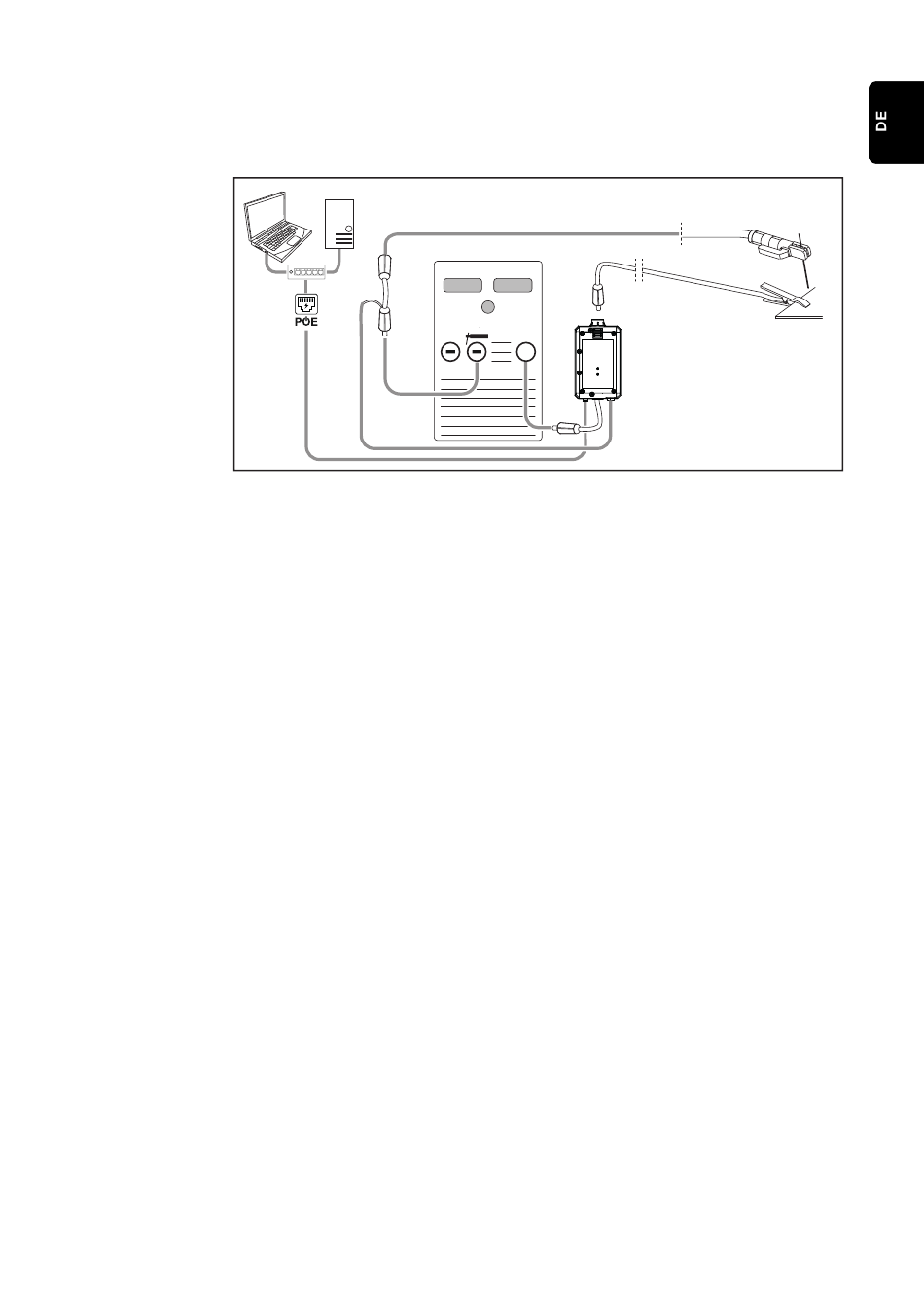

(1) Computer für den Zugriff auf WeldCube Premium
(2) Ethernet-Switch mit PoE
(3) Stromversorgung via PoE (Power over Ethernet)
(4) WeldCube Premium Server (physisch oder VM)
(5) Spannungsmess-Adapter
(6) Stromquelle
(7) WeldCube Connector U/I
(8) Massekabel
(9) Elektrodenhalter
(6)
HF
*
(7)
+
(9)
(8)
