Systemkonfigurationen
Systemkonfigu- MIG/MAG
rationen mit
WeldCube Con-
nector U/I
(1)

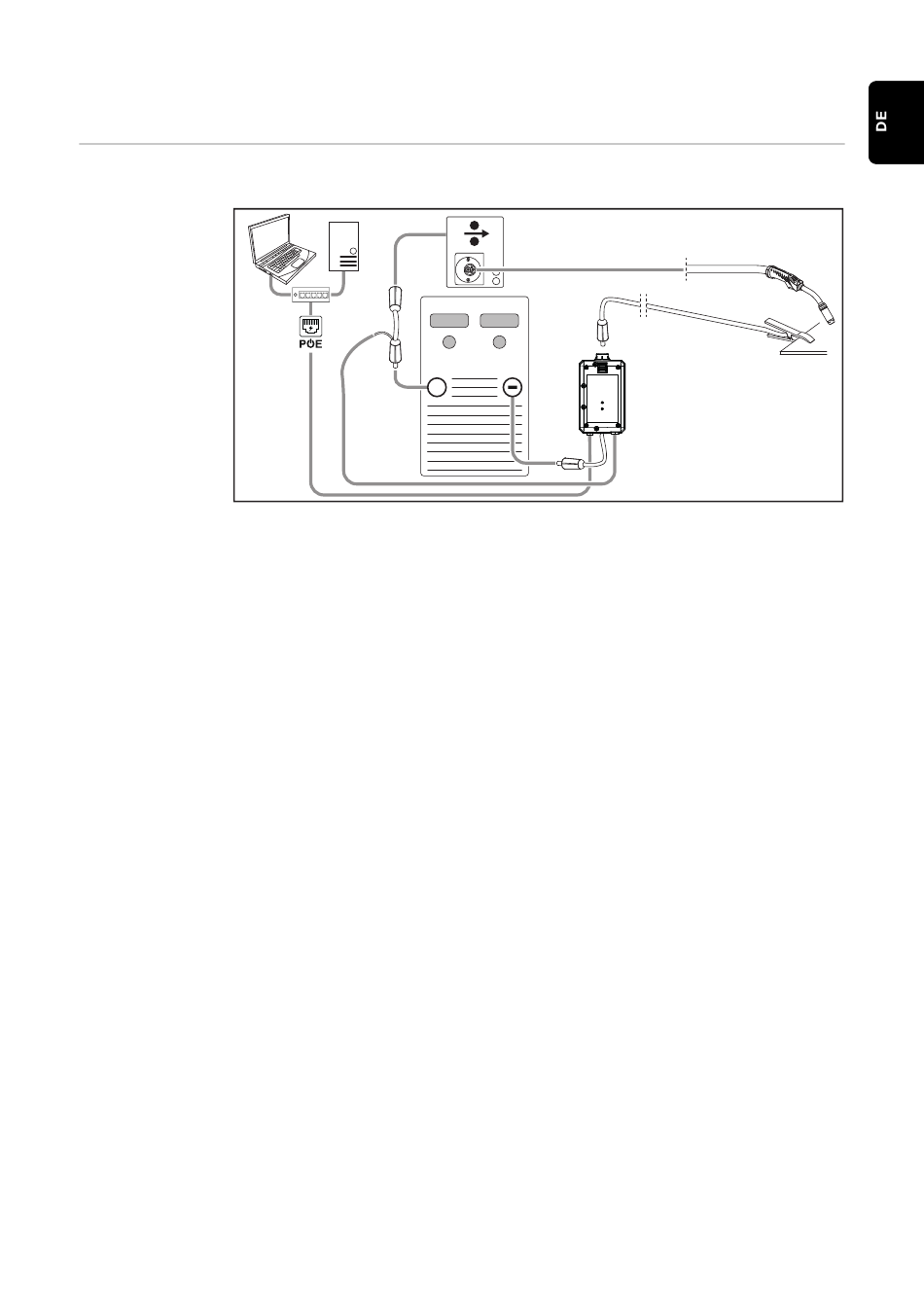

Schematische Abbildung ohne detaillierte Darstellung des Verbindungs-Schlauchpaketes zwischen
Stromquelle und Drahtvorschub
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(4)
(2)
(5)
(3)
+
Computer für den Zugriff auf WeldCube Premium
Ethernet-Switch mit PoE
Stromversorgung via PoE (Power over Ethernet)
WeldCube Premium Server (physisch oder VM)
Spannungsmess-Adapter
Drahtvorschub
Stromquelle
WeldCube Connector U/I
Massekabel
Schweißbrenner
(6)
(7)
(8)
(10)
(9)
