Benutzerhandbuch
Netz angeschlossen ist, sollte die Erdschlussfestigkeit der NS-Wicklung des
Transformators, der NS-seitigen Wechselstromkabel und der NS-seitigen
Sekundärausrüstung (einschließlich des Relaisschutzgeräts, des Erkennungs- und
Messgeräts und anderer zugehöriger Hilfsgeräte) nicht niedriger sein als 1.100 V.
•
Die Außenleiterspannung auf der Hochspannungsseite des Transformators sollte mit der
örtlichen Netzspannung übereinstimmen.
•
Ein Transformator mit einem Stufenschalter auf der Hochspannungsseite wird
empfohlen, um die Spannung mit der Netzspannung in Einklang zu bringen.
•
Bei einer Umgebungstemperatur von 45 ℃ kann der Transformator über einen langen
Zeitraum mit dem 1,1-fachen Faktor der Last betrieben werden.
•
Ein Transformator mit einer Kurzschlussimpedanz von 6 % (zulässige Toleranz: ±10 %)
wird empfohlen.
•
Der Spannungsabfall des Systemkabels beträgt nicht mehr als 3 %.
•
Die DC-Komponente, die der Transformator aushalten kann, beträgt 1 % des
Grundstroms bei Nennleistung.
•
Bei der Wärmeleistung müssen der Lastverlauf des Transformators und die
Umgebungsbedingungen berücksichtigt werden.
•
Die Scheinleistung des Wechselrichters darf niemals die Leistung des Transformators
überschreiten. Der maximale Nennwechselstrom aller parallel angeschlossenen
Wechselrichter muss berücksichtigt werden. Es wird empfohlen, dass die Gesamtzahl
der Wechselrichter, die an das Stromnetz angeschlossen sind, nicht mehr als 30 beträgt..
•
Der Transformator muss vor Überlastung und Kurzschluss geschützt werden.
•
Der Transformator ist ein wichtiger Teil des netzgekoppelten PV-
Energieerzeugungssystems. Die Fehlertoleranzkapazität des Transformators muss stets
berücksichtigt werden. Zu den möglichen Fehlern zählen: Systemkurzschluss,
Erdungsfehler, Spannungsabfall, etc.
•
Berücksichtigen Sie bei der Auswahl und Installation des Transformators die
Umgebungstemperatur, die relative Luftfeuchtigkeit, die Installationshöhe, die
Luftqualität und andere Umgebungsbedingungen.

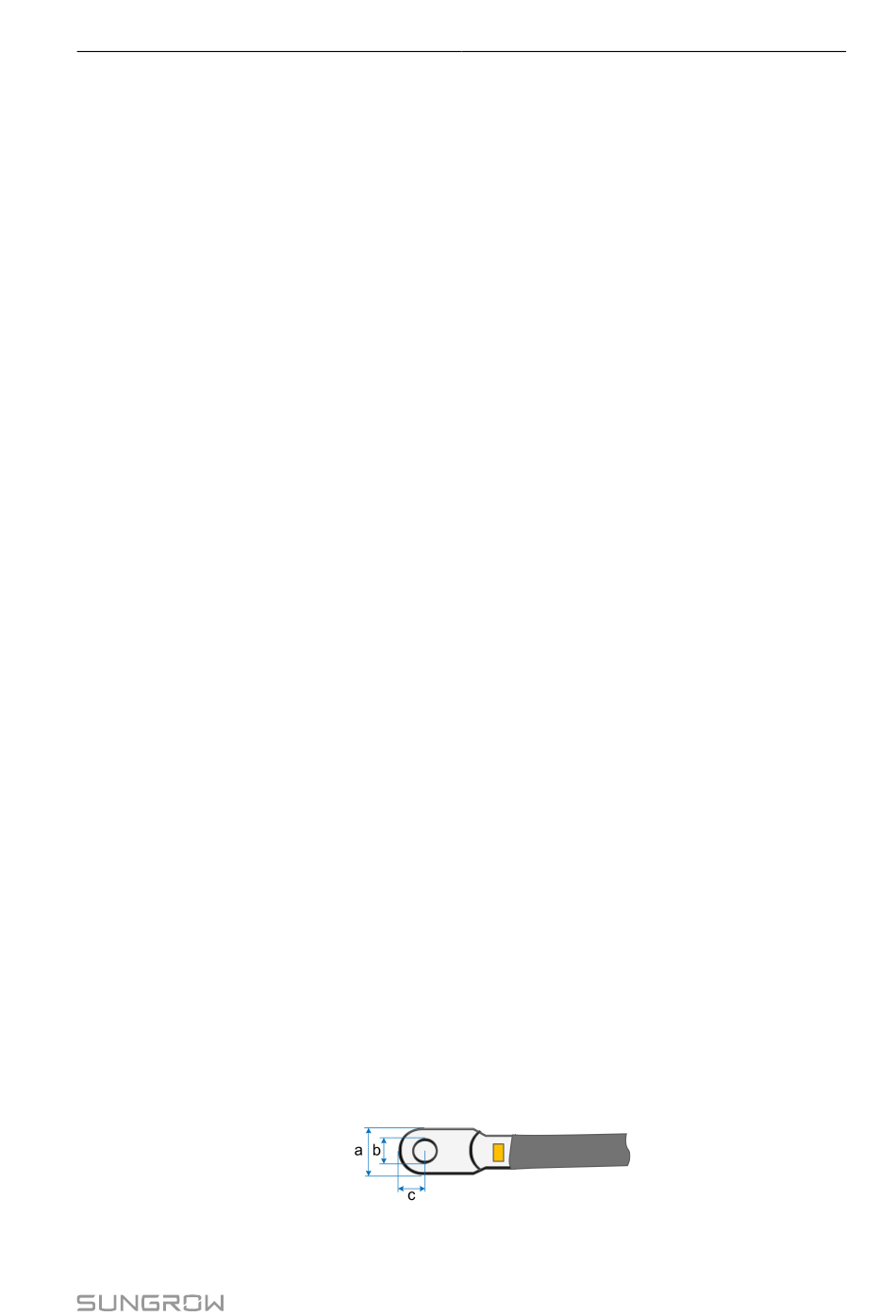

5.6.2 Anforderungen an die OT/DT-Bolzenklemme
Zur Befestigung der Wechselstromkabel an der Klemmleiste sind OT/DT-Klemmen (nicht im
Lieferumfang enthalten) erforderlich. Kaufen Sie die OT/DT-Klemmen gemäß den folgenden
Anforderungen.
•
Spezifikation: M8
•
Abmessungen: a ≤ 30 mm / 8,4 mm ≤ b ≤10,5 mm / c ≤16 mm
5 Anschließen der Elektrik
47
