Overload-LEDs
Analog/Digital
O
0
Eingangs-
3
Anzeige
6
12
18
24
40
-dB
INPUT
Analog/Digital-Anzeige
Die Analog/Digital-Anzeige zeigt den gewählten Eingang. Der
Eingang wird im »I/O Setup«-Menü festgelegt.
Diese Einstellung gilt global.
Mögliche Anzeigen: Analog, Digital.
Samplerate
Die Samplerate-Anzeige zeigt die Quelle des Clocksignals und die
eingehende Master-Clock.
Mögliche Anzeigen: Digi In, 44.1kHz, 48kHz.
Beispiele
• Wenn ein externes digitales Signal anliegt, leuchten die
Anzeigen »Digi In« und »44.1«.
• Wenn die analogen Eingänge und die interne Clock verwendet
werden, leuchtet die »44.1«-Anzeige.
Wenn keine oder keine verwertbare Clock gefunden wurde, blinkt
die »Digital In«-Anzeige.
Die gewählte Samplerate gilt global.
Routing-Grafik und -Bezeichnung
Zeigt das gewählte Routing.
Die möglichen Einstellungen sind: Dual Send/Return,
Parallel/Serial, True Stereo und Dual Mono.
Algo-Anzeige
Zeigt die gerade in den beiden Engines verwendeten Algorithmen.
Drücken Sie eine der EDIT-Tasten, um die verfügbaren
Effektalgorithmen anzeigen zu lassen.
Die möglichen Einstellungen sind: Rev, Dly, Cho, Fla, Pit, EQ, Dyn,
Trm und Pha.
Dynamik-Anzeigen
Diese beiden Anzeigen zeigen die Pegelabsenkung, wenn eine
M•ONE-Engine einen Dynamik-Algorithmus verwendet. Dynamik-
10

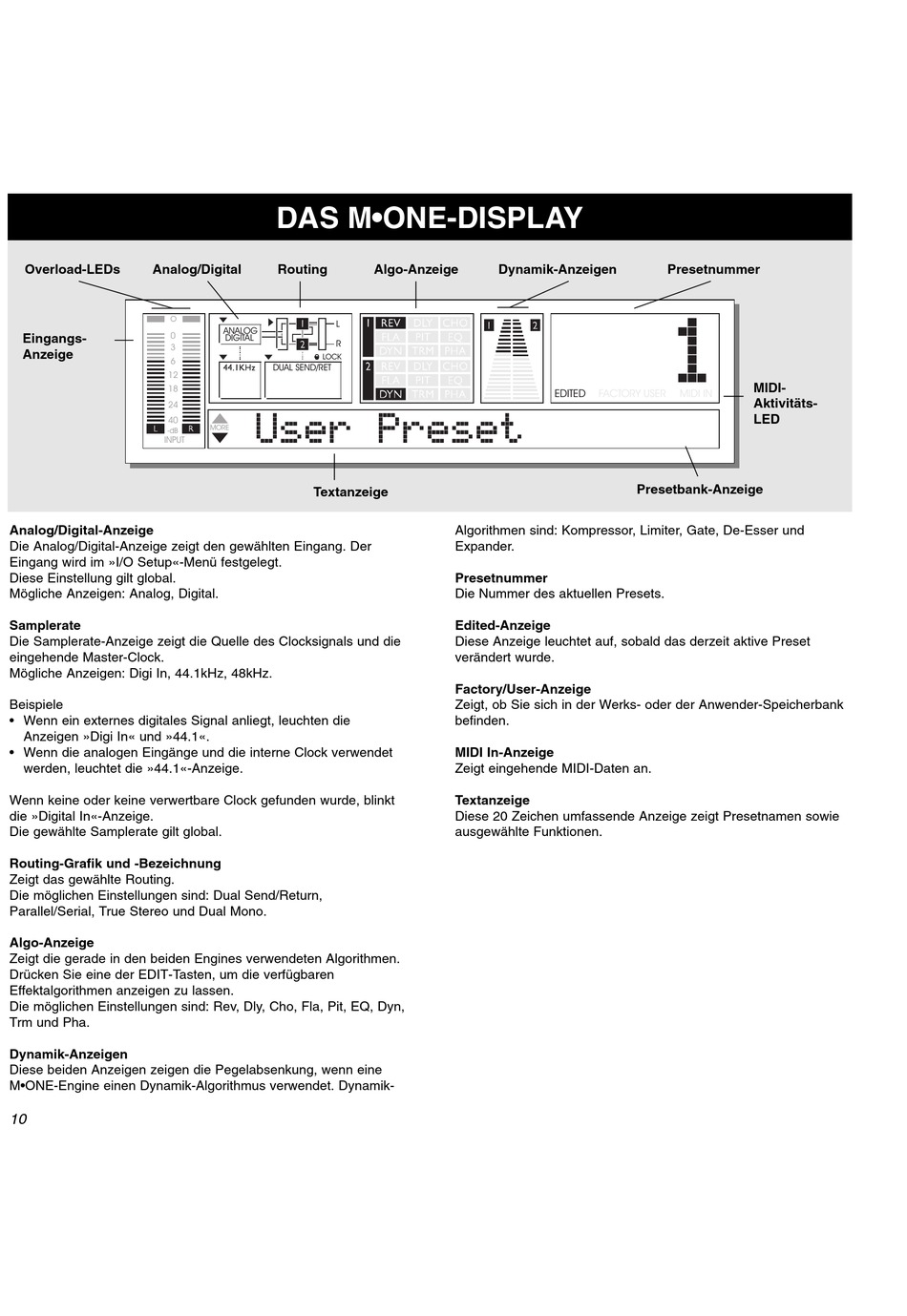

DAS M•ONE-DISPLAY
Routing
Algo-Anzeige
L
ANALOG
DIGITAL
R
LOCK
DUAL SEND/RET
User Preset
MORE
Textanzeige
Dynamik-Anzeigen
EDITED
FACTORY USER
Algorithmen sind: Kompressor, Limiter, Gate, De-Esser und
Expander.
Presetnummer
Die Nummer des aktuellen Presets.
Edited-Anzeige
Diese Anzeige leuchtet auf, sobald das derzeit aktive Preset
verändert wurde.
Factory/User-Anzeige
Zeigt, ob Sie sich in der Werks- oder der Anwender-Speicherbank
befinden.
MIDI In-Anzeige
Zeigt eingehende MIDI-Daten an.
Textanzeige
Diese 20 Zeichen umfassende Anzeige zeigt Presetnamen sowie
ausgewählte Funktionen.
Presetnummer
1
MIDI-
MIDI IN
Aktivitäts-
LED
Presetbank-Anzeige
