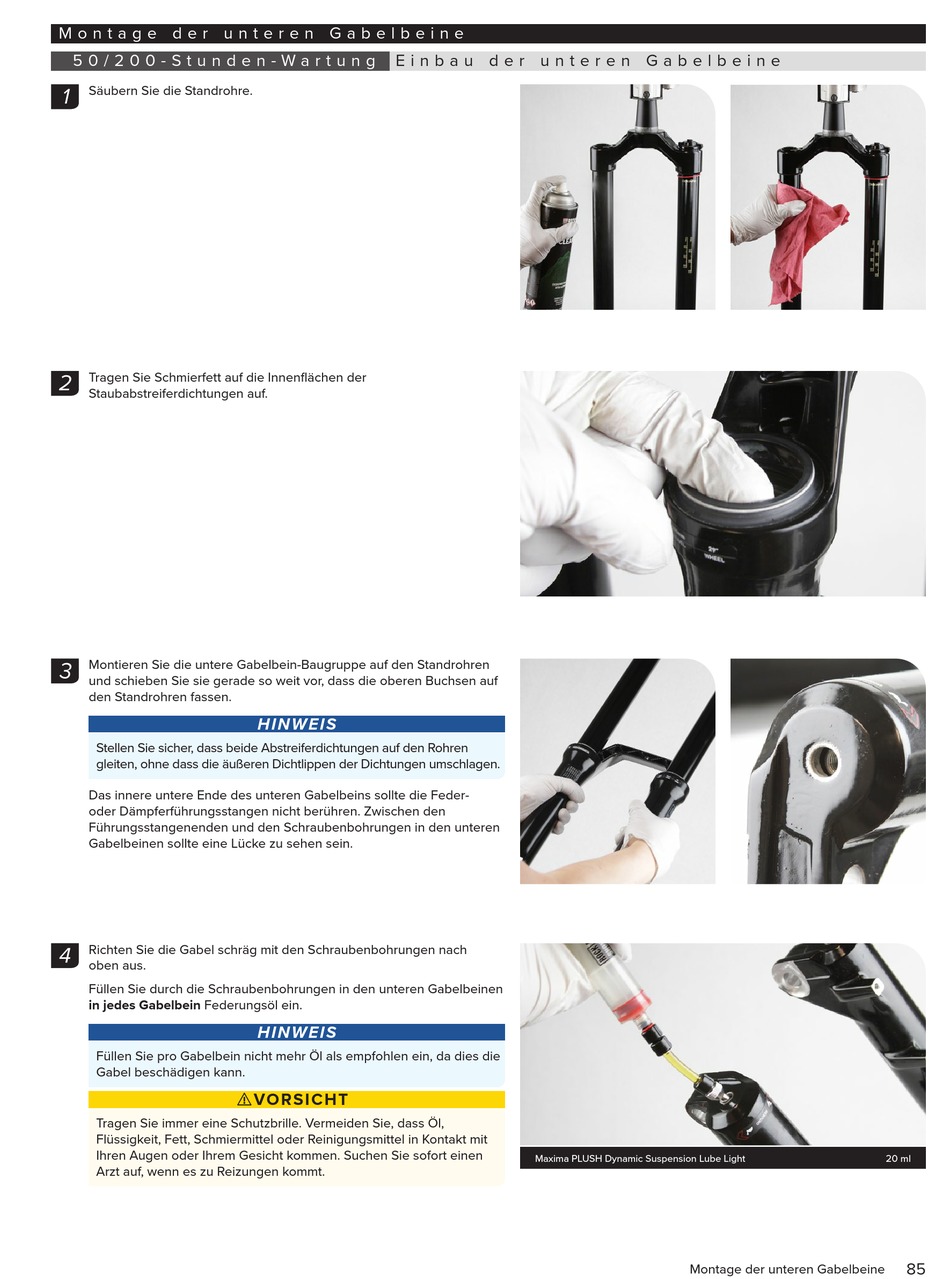

M o n t a g e d e r u n t e r e n G a b e l b e i n e
5 0 / 2 0 0 - S t u n d e n - W a r t u n g
1 Säubern Sie die Standrohre.
2 Tragen Sie Schmierfett auf die Innenflächen der
Staubabstreiferdichtungen auf.
3 Montieren Sie die untere Gabelbein-Baugruppe auf den Standrohren
und schieben Sie sie gerade so weit vor, dass die oberen Buchsen auf
den Standrohren fassen.
Stellen Sie sicher, dass beide Abstreiferdichtungen auf den Rohren
gleiten, ohne dass die äußeren Dichtlippen der Dichtungen umschlagen.
Das innere untere Ende des unteren Gabelbeins sollte die Feder-
oder Dämpferführungsstangen nicht berühren. Zwischen den
Führungsstangenenden und den Schraubenbohrungen in den unteren
Gabelbeinen sollte eine Lücke zu sehen sein.
4
Richten Sie die Gabel schräg mit den Schraubenbohrungen nach
oben aus.
Füllen Sie durch die Schraubenbohrungen in den unteren Gabelbeinen
in jedes Gabelbein Federungsöl ein.
Füllen Sie pro Gabelbein nicht mehr Öl als empfohlen ein, da dies die
Gabel beschädigen kann.
⚠VORSI CHT
Tragen Sie immer eine Schutzbrille. Vermeiden Sie, dass Öl,
Flüssigkeit, Fett, Schmiermittel oder Reinigungsmittel in Kontakt mit
Ihren Augen oder Ihrem Gesicht kommen. Suchen Sie sofort einen
Arzt auf, wenn es zu Reizungen kommt.
E i n b a u d e r u n t e r e n G a b e l b e i n e
HI NWE I S
HI NWE I S
Maxima PLUSH Dynamic Suspension Lube Light
Montage der unteren Gabelbeine
20 ml
