Verwandte Anleitungen für RockShox Judy C
Inhaltszusammenfassung für RockShox Judy C

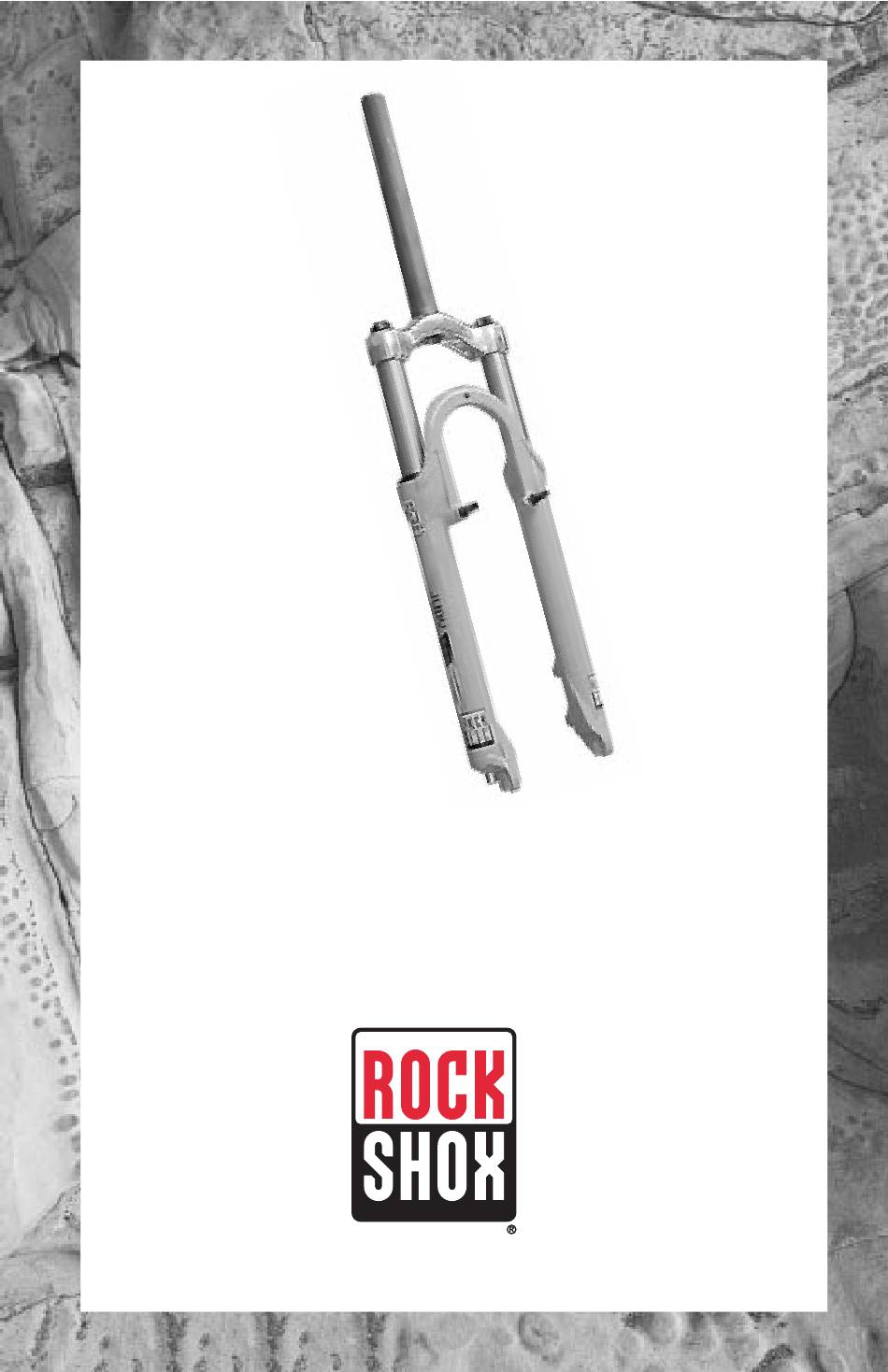

- Seite 1 1999 Judy C, XC,100 and XLC Owner's Manual...
-
Seite 38: Wartungsintervalle Auf Einen Blick
Wartungsintervalle auf einen Blick Überprüfen Sie die folgenden Bauteile bei der entsprechenden Wartung. Weitere Informationen finden Sie auf Seite 47. 8 8 S S 1 1 0 0 0 0 S S O O R R J J E E D D E E R R A A H H R R T T A A C C H H J J E E T T U U N N D D E E N N... - Seite 39 Inhaltsverzeichnis Einführung ............. 40 Merkmale .
-
Seite 40: Sie Sich Mit Ihremi
ERZLICHEN LÜCKWUNSCH HABEN EINE EDERUNGSKOMPONENTE PITZENKLASSE ERWORBEN RODUKTE WERDEN AUS LEICHTEN HOCHFESTEN ATERIALIEN AUF DEM NEUESTEN TAND ECHNIK HERGESTELLT RODUKTE VEREINEN HOHE EISTUNG ARTUNGSFREUNDLICHKEIT IESE NLEITUNG ENTHÄLT WICHTIGE NFORMATIONEN ZUM SICHEREN INBAU ERWENDUNG UND FLEGE DIESER OMPONENTE ESEN IE DIE NLEITUNG SORGFÄLTIG DURCH MACHEN IE SICH MIT IHREM... -
Seite 41: Ausstattung Der Judy
(2) Mittelharte Stahlfedern (63 mm) oder (1) Mittelharte und (1) weiche Stahlfeder (80 mm) (2) Feder-Distanzscheiben Je Gabelbein 115 ml Extra Light Öl (Judy C) oder 110 ml Extra Light Öl (Judy XC) 80 mm Judy XLC (2) Mittelharte Stahlfedern (2) Feder-Distanzscheiben Je Gabelbein 130 ml Extra Light RockShox Öl... -
Seite 42: Sicherheitshinweise
Anschlag hinweisen, dürfen Sie das Fahrrad nicht mehr fahren. Lassen Sie die Gabel in diesem Fall von Ihrem Fachhändler überprüfen oder wenden Sie sich an RockShox. Wenn Sie mit dem Fahrrad fahren, obwohl die Gabel diese Mängel aufweist, können Sie die Kontrolle über das Fahrrad verlieren und schwere und/oder tödliche Verletzungen erleiden. - Seite 43 Einbauanleitung für Judy C, XC, und 100 Es ist extrem wichtig, daß die RockShox Gabel vorschriftsmäßig von einem Fachmann mit den richtigen Werkzeugen eingebaut wird. Falsch montierte Gabeln stellen eine beträchtliche Gefahr dar und können zu schweren oder tödlichen Verletzungen führen.
- Seite 44 Sie den oberen Gabelkopf richtig auswählen und richtig ausrichten. 3. Es kann erforderlich sein, das Gabelschaftrohr der RockShox-Gabel auf die richtige Länge zu kürzen. Um das Gabelschaftrohr zu kürzen, müssen Sie die oberen Rohre ausbauen. Dies ist nötig, da sonst die oberen Rohre im Weg sind, wenn Sie das Gabelschaftrohr absägen.
-
Seite 45: Wichtig : Der Untereg
Vorbaus entsprechend der Anweisungen der entsprechenden Hersteller. Ziehen Sie alle Schrauben am oberen Gabelkopf mit 10 Nm an. 7. Bauen Sie die XLC fertig ein, indem Sie die Schritte 3 bis 7 unter "Einbauanleitung (Judy C/XC/100) durchführen (s. S. 43). -
Seite 46: Einstellen Der Gabel
Einstellen der Gabel Sie können Ihre Judy Gabel auf Ihr Gewicht, Ihren Fahrstil und das Gelände abstimmen. Unsere Gabeln werden ab Werk für einen Allround-Fahrer (65 bis 80 kg) eingestellt, der seine Zeit zu gleichen Teilen in allen denkbaren Offroad-Geländen verbringt. Aber da Sie wahrscheinlich nicht dieser Fahrer sind, sollten Sie die Gabel auf Ihre persönlichen Erfordernisse abstimmen. -
Seite 47: Ändern Der Federhärte Der Stahlfeder
Wenn Sie schwereres oder leichteres Öl verwenden, kann sich die Zugstufe (Dämpfung beim Ausfedern) Ihrer Gabel ändern. Ihre Gabel ist zur Verwendung mit RockShox Extra Light Öl vorgesehen. Falls die Gabel zu schnell ausfedert, sollten Sie wahrscheinlich das Öl in der Gabel gegen ein schwereres Öl wechseln. Wir empfehlen hierzu RockShox Heavy Weight Öl. -
Seite 48: Wartung
Judy Gabeln sind nahezu wartungsfrei. Wo bewegliche Teile der Natur ausgesetzt sind, können Feuchtigkeit und Verschmutzungen die Leistungsfähigkeit beeinträchtigen. Um die hohe Leistungsfähigkeit, Sicherheit und Langlebigkeit zu erhalten, muß regelmäßige Wartung durchgeführt werden. Gabeln von RockShox sind wartungsfreundlich konstruiert, so daß sie einfach gereinigt und gefettet werden können, um stets die Leistung wie im Neuzustand zu erbringen. -
Seite 49: Regelmäßige Wartung
Regelmäßige Wartung OR JEDER AHRT Überprüfen Sie vor jeder Fahrt die folgenden Bauteile: 1. Vorderrad und Schnellspanner auf einwandfreie Installation und Einstellung 2. Gabel auf sichtbare Schäden (Kopf, Brücke, obere Rohre, untere Rohre und Ausfallenden) 3. Vorderbremszug auf richtige Führung 4. - Seite 50 8. Reinigen Sie die oberen Rohre, und prüfen Sie sie auf Verschleiß und Schäden (Scharten, Kratzer und Dellen). 9. Reinigen Sie die Gabelboots (nur bei Judy C, XC und XLC Gabeln) und schieben Sie sie auf die oberen Rohre. 10. Gießen Sie das restliche Öl aus den unteren Rohren. Reinigen Sie dann das Innere der unteren Rohre, die Lagerhülsen (zwei pro Gabelbein) und die Resi-...
-
Seite 51: Austausch Der Federn
19. Ersetzen Sie das Öl in der Gabel, indem Sie die entsprechende Menge von oben in die oberen Rohre gießen. Judy C (63 und 80 mm): Standard-Volumen ist 115 ml RockShox Extra Light Öl pro Gabelbein. Judy XC (63 and 80 mm) und Judy 100: Standard-Volumen ist 110 ml RockShox Extra Light Öl pro Gabelbein. -
Seite 52: Anleitung
USWECHSELN DER AGERHÜLSEN Die qualitativ hochwertigen Lagerhülsen in RockShox-Gabeln sind für beanspruchendes Fahren über viele Monate vorgesehen. Die Gabel-Boots, eine saubere Gabel und regelmäßiges Schmieren sind die Voraussetzungen für hohe Leistung und lange Lebensdauer der Lagerhülsen. Aber wie alle beweglichen Teile unterliegen die Lagerhülsen dem Verschleiß... -
Seite 53: Imba Mountain Bike Regeln
BERPRÜFUNG EINGESCHICKT WERDEN SIND FRACHTFREI ZU SENDEN AN RockShox, Inc. 401 Charcot Ave. FAX 408.428.9757 San Jose, CA 95131 www.RockShox.com e-mail us at TechSupport@RockShox.com Kunden in anderen Ländern wenden sich bitte an Ihren Importeur Internationale Liste der Importeure PN 950-001770-01, R...
