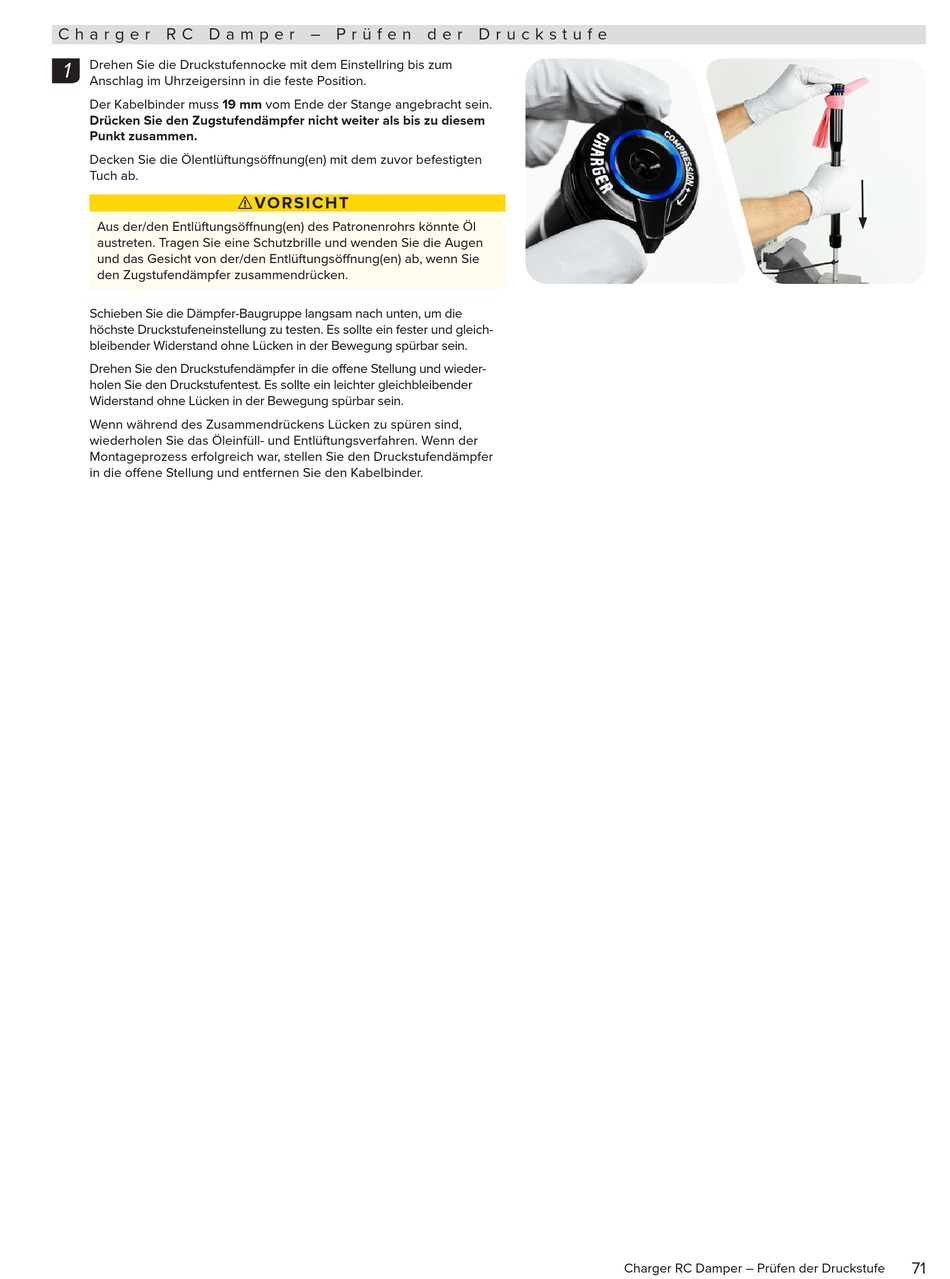

C h a r g e r R C D a m p e r – P r ü f e n d e r D r u c k s t u f e
1 Drehen Sie die Druckstufennocke mit dem Einstellring bis zum
Anschlag im Uhrzeigersinn in die feste Position.
Der Kabelbinder muss 19 mm vom Ende der Stange angebracht sein.
Drücken Sie den Zugstufendämpfer nicht weiter als bis zu diesem
Punkt zusammen.
Decken Sie die Ölentlüftungsöffnung(en) mit dem zuvor befestigten
Tuch ab.
Aus der/den Entlüftungsöffnung(en) des Patronenrohrs könnte Öl
austreten. Tragen Sie eine Schutzbrille und wenden Sie die Augen
und das Gesicht von der/den Entlüftungsöffnung(en) ab, wenn Sie
den Zugstufendämpfer zusammendrücken.
Schieben Sie die Dämpfer-Baugruppe langsam nach unten, um die
höchste Druckstufeneinstellung zu testen. Es sollte ein fester und gleich-
bleibender Widerstand ohne Lücken in der Bewegung spürbar sein.
Drehen Sie den Druckstufendämpfer in die offene Stellung und wieder-
holen Sie den Druckstufentest. Es sollte ein leichter gleichbleibender
Widerstand ohne Lücken in der Bewegung spürbar sein.
Wenn während des Zusammendrückens Lücken zu spüren sind,
wiederholen Sie das Öleinfüll- und Entlüftungsverfahren. Wenn der
Montageprozess erfolgreich war, stellen Sie den Druckstufendämpfer
in die offene Stellung und entfernen Sie den Kabelbinder.
⚠VORS ICHT
