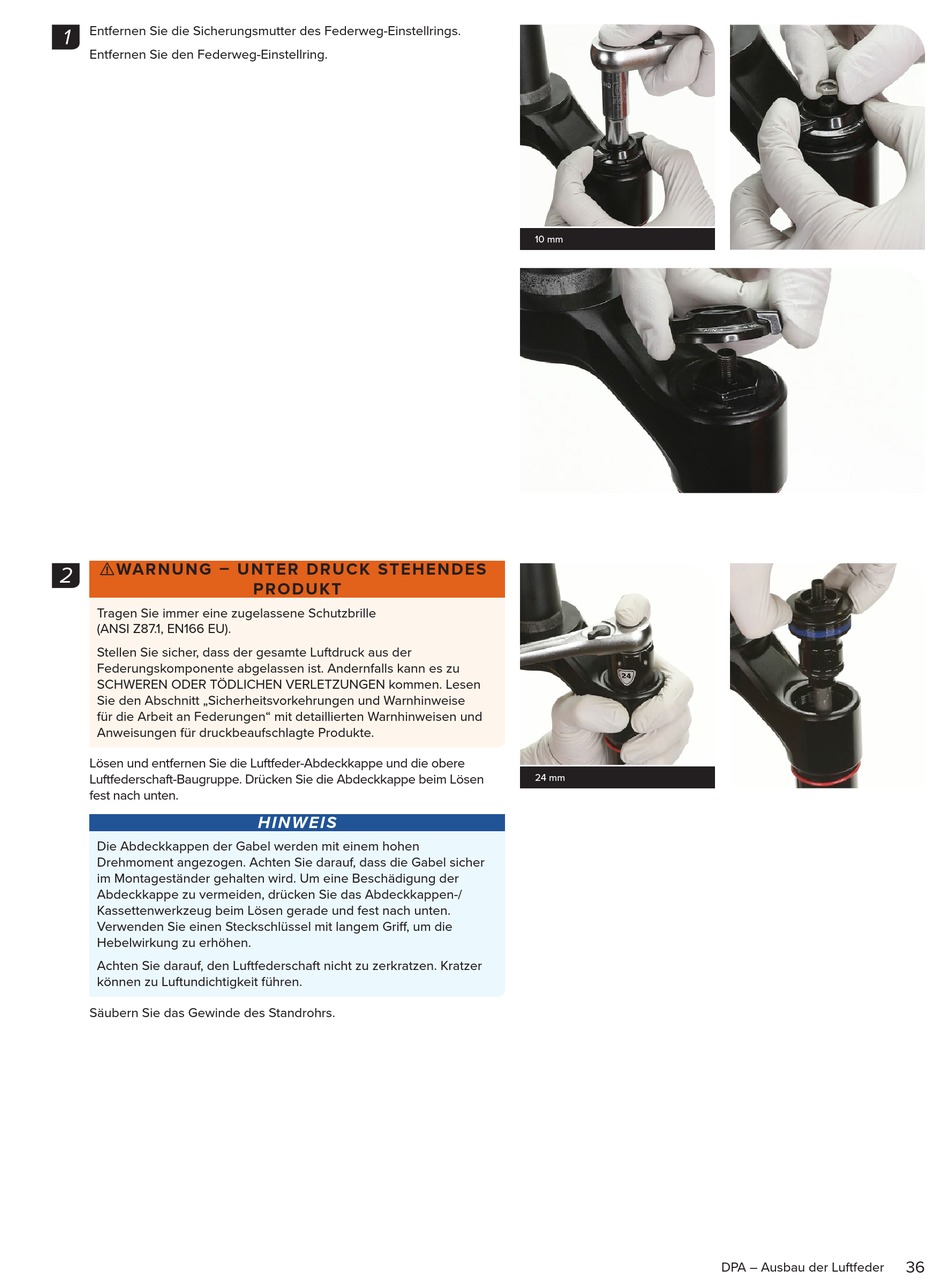

RockShox ZEB Wartungsanleitung Seite 36

1 Entfernen Sie die Sicherungsmutter des Federweg-Einstellrings.
Entfernen Sie den Federweg-Einstellring.
⚠WA RNUNG – UNTER DRUCK STE H EN DES
2
Tragen Sie immer eine zugelassene Schutzbrille
(ANSI Z87.1, EN166 EU).
Stellen Sie sicher, dass der gesamte Luftdruck aus der
Federungskomponente abgelassen ist. Andernfalls kann es zu
SCHWEREN ODER TÖDLICHEN VERLETZUNGEN kommen. Lesen
Sie den Abschnitt „Sicherheitsvorkehrungen und Warnhinweise
für die Arbeit an Federungen" mit detaillierten Warnhinweisen und
Anweisungen für druckbeaufschlagte Produkte.
Lösen und entfernen Sie die Luftfeder-Abdeckkappe und die obere
Luftfederschaft-Baugruppe. Drücken Sie die Abdeckkappe beim Lösen
fest nach unten.
Die Abdeckkappen der Gabel werden mit einem hohen
Drehmoment angezogen. Achten Sie darauf, dass die Gabel sicher
im Montageständer gehalten wird. Um eine Beschädigung der
Abdeckkappe zu vermeiden, drücken Sie das Abdeckkappen-/
Kassettenwerkzeug beim Lösen gerade und fest nach unten.
Verwenden Sie einen Steckschlüssel mit langem Griff, um die
Hebelwirkung zu erhöhen.
Achten Sie darauf, den Luftfederschaft nicht zu zerkratzen. Kratzer
können zu Luftundichtigkeit führen.
Säubern Sie das Gewinde des Standrohrs.
PRO DU KT
HINWEI S
10 mm
24 mm
DPA – Ausbau der Luftfeder
36
