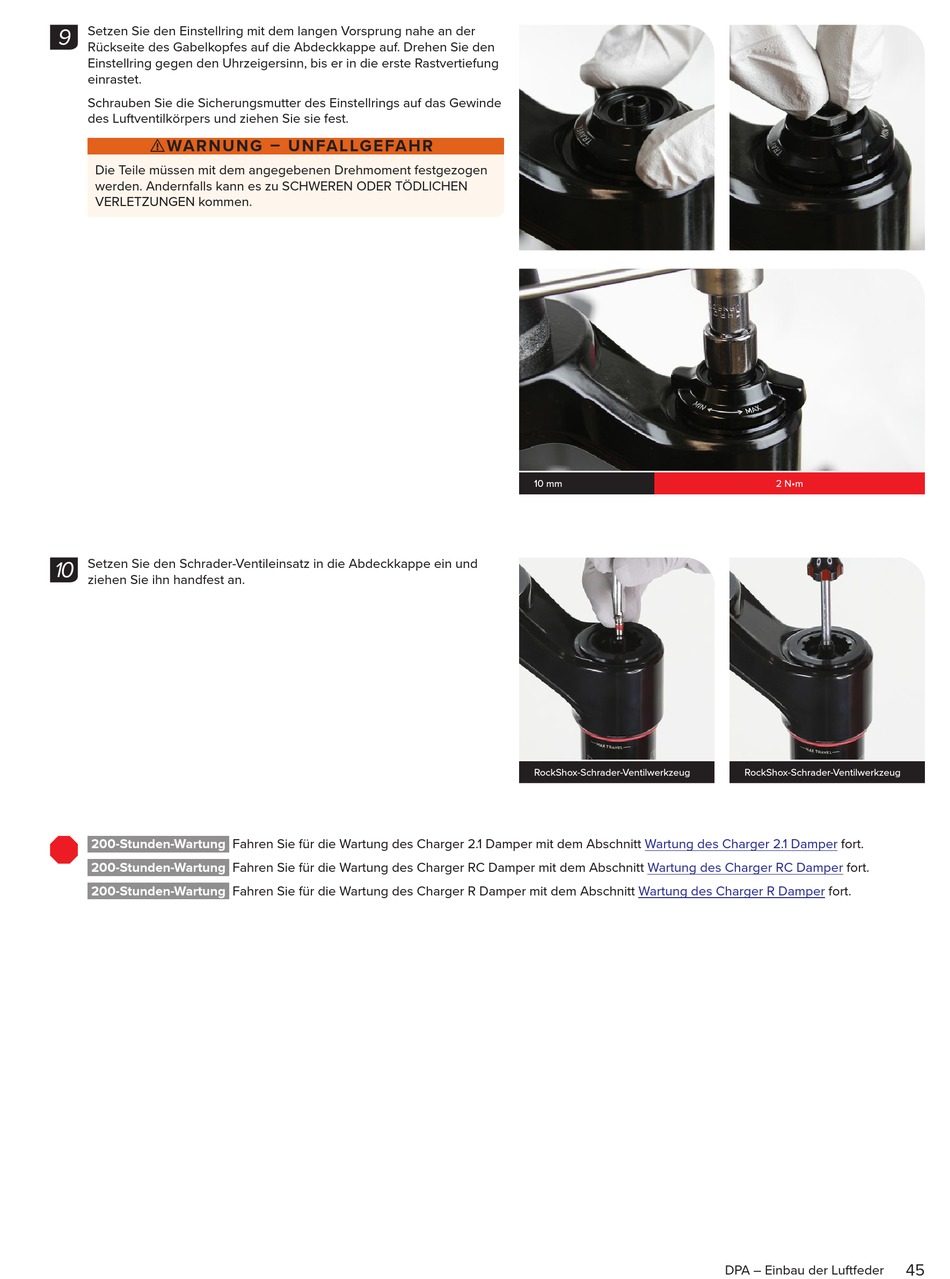

RockShox ZEB Wartungsanleitung Seite 45

9 Setzen Sie den Einstellring mit dem langen Vorsprung nahe an der
Rückseite des Gabelkopfes auf die Abdeckkappe auf. Drehen Sie den
Einstellring gegen den Uhrzeigersinn, bis er in die erste Rastvertiefung
einrastet.
Schrauben Sie die Sicherungsmutter des Einstellrings auf das Gewinde
des Luftventilkörpers und ziehen Sie sie fest.
⚠WA RNUNG – UNFALLGEFAHR
Die Teile müssen mit dem angegebenen Drehmoment festgezogen
werden. Andernfalls kann es zu SCHWEREN ODER TÖDLICHEN
VERLETZUNGEN kommen.
10 Setzen Sie den Schrader-Ventileinsatz in die Abdeckkappe ein und
ziehen Sie ihn handfest an.
200-Stunden-Wartung Fahren Sie für die Wartung des Charger 2.1 Damper mit dem Abschnitt
200-Stunden-Wartung Fahren Sie für die Wartung des Charger RC Damper mit dem Abschnitt
200-Stunden-Wartung Fahren Sie für die Wartung des Charger R Damper mit dem Abschnitt
10 mm
RockShox-Schrader-Ventilwerkzeug
Wartung des Charger 2.1 Damper
Wartung des Charger RC Damper
Wartung des Charger R Damper
2 N•m
RockShox-Schrader-Ventilwerkzeug
fort.
fort.
fort.
DPA – Einbau der Luftfeder
45
