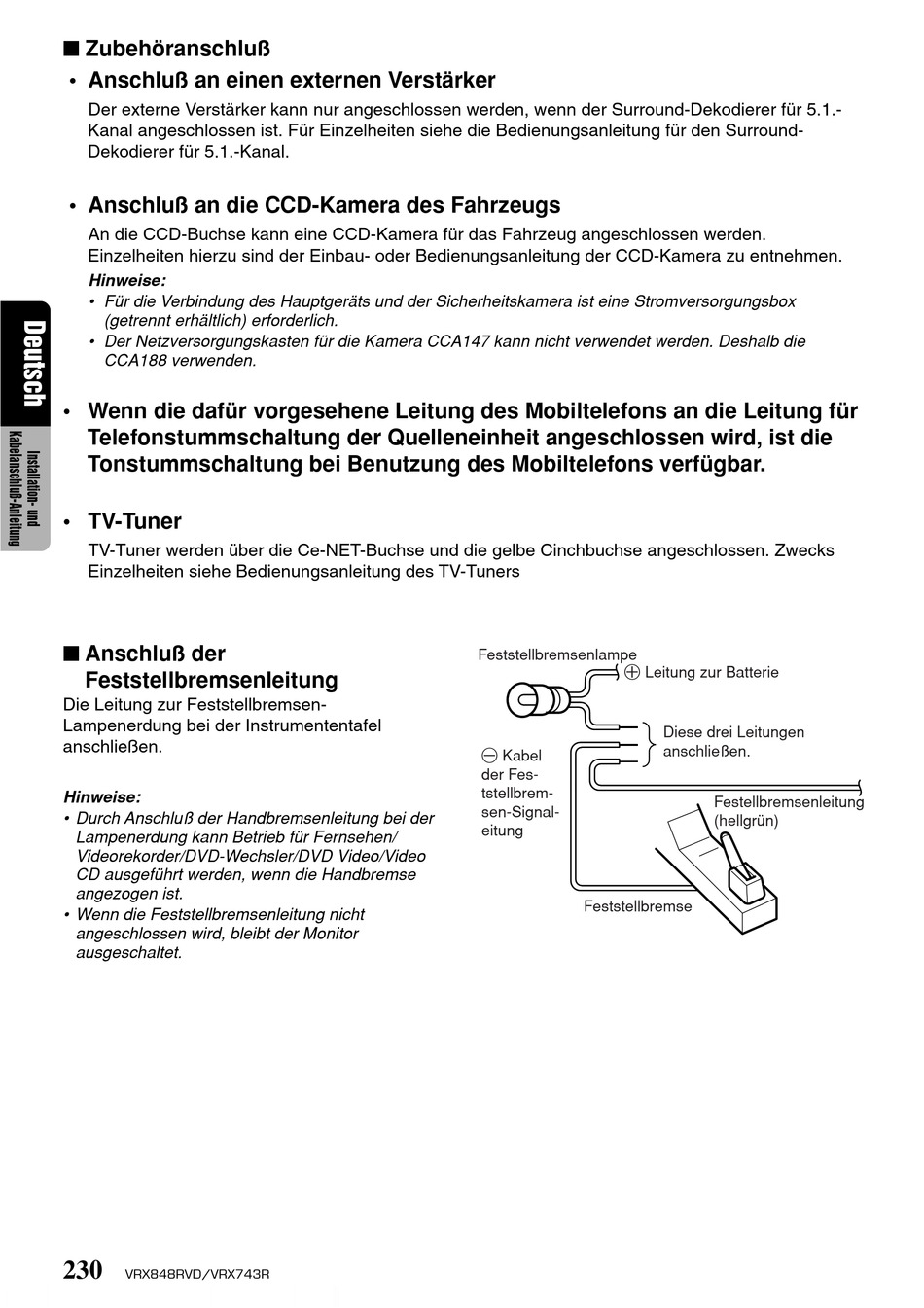

I Zubehöranschluß
• Anschluß an einen externen Verstärker
Der externe Verstärker kann nur angeschlossen werden, wenn der Surround-Dekodierer für 5.1.-
Kanal angeschlossen ist. Für Einzelheiten siehe die Bedienungsanleitung für den Surround-
Dekodierer für 5.1.-Kanal.
• Anschluß an die CCD-Kamera des Fahrzeugs
An die CCD-Buchse kann eine CCD-Kamera für das Fahrzeug angeschlossen werden.
Einzelheiten hierzu sind der Einbau- oder Bedienungsanleitung der CCD-Kamera zu entnehmen.
Hinweise:
• Für die Verbindung des Hauptgeräts und der Sicherheitskamera ist eine Stromversorgungsbox
(getrennt erhältlich) erforderlich.
• Der Netzversorgungskasten für die Kamera CCA147 kann nicht verwendet werden. Deshalb die
CCA188 verwenden.
• Wenn die dafür vorgesehene Leitung des Mobiltelefons an die Leitung für
Telefonstummschaltung der Quelleneinheit angeschlossen wird, ist die
Tonstummschaltung bei Benutzung des Mobiltelefons verfügbar.
• TV-Tuner
TV-Tuner werden über die Ce-NET-Buchse und die gelbe Cinchbuchse angeschlossen. Zwecks
Einzelheiten siehe Bedienungsanleitung des TV-Tuners
I Anschluß der
Feststellbremsenleitung
Die Leitung zur Feststellbremsen-
Lampenerdung bei der Instrumententafel
anschließen.
Hinweise:
• Durch Anschluß der Handbremsenleitung bei der
Lampenerdung kann Betrieb für Fernsehen/
Videorekorder/DVD-Wechsler/DVD Video/Video
CD ausgeführt werden, wenn die Handbremse
angezogen ist.
• Wenn die Feststellbremsenleitung nicht
angeschlossen wird, bleibt der Monitor
ausgeschaltet.
230
VRX848RVD/VRX743R
Feststellbremsenlampe
+ Leitung zur Batterie
- Kabel
der Fes-
tstellbrem-
sen-Signal-
eitung
Feststellbremse
Diese drei Leitungen
anschließen.
Festellbremsenleitung
(hellgrün)
