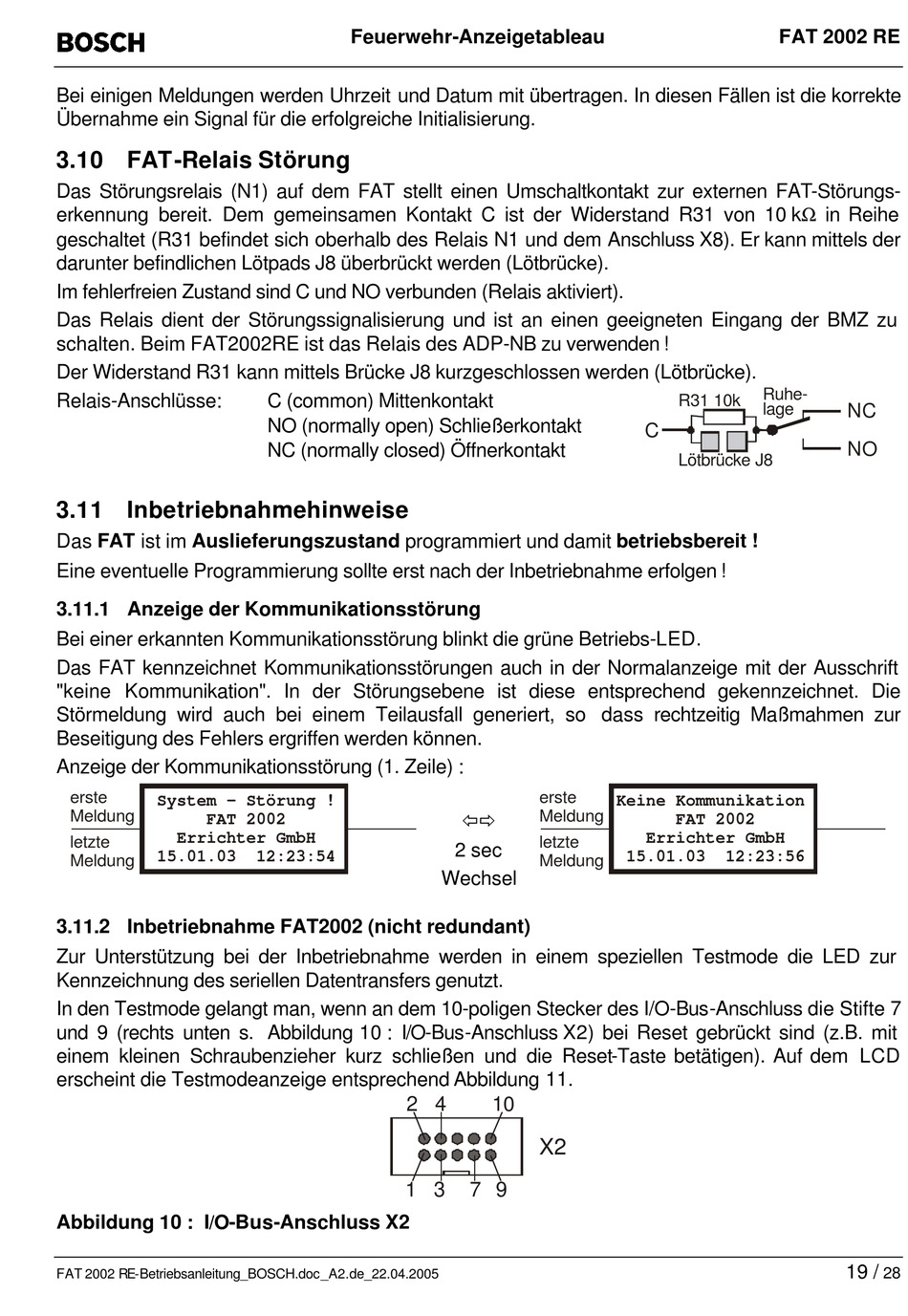

Bei einigen Meldungen werden Uhrzeit und Datum mit übertragen. In diesen Fällen ist die korrekte
Übernahme ein Signal für die erfolgreiche Initialisierung.
3.10 FAT-Relais Störung
Das Störungsrelais (N1) auf dem FAT stellt einen Umschaltkontakt zur externen FAT-Störungs-
erkennung bereit. Dem gemeinsamen Kontakt C ist der Widerstand R31 von 10 kΩ in Reihe
geschaltet (R31 befindet sich oberhalb des Relais N1 und dem Anschluss X8). Er kann mittels der
darunter befindlichen Lötpads J8 überbrückt werden (Lötbrücke).
Im fehlerfreien Zustand sind C und NO verbunden (Relais aktiviert).
Das Relais dient der Störungssignalisierung und ist an einen geeigneten Eingang der BMZ zu
schalten. Beim FAT2002RE ist das Relais des ADP-NB zu verwenden !
Der Widerstand R31 kann mittels Brücke J8 kurzgeschlossen werden (Lötbrücke).
Relais-Anschlüsse:
3.11 Inbetriebnahmehinweise
Das FAT ist im Auslieferungszustand programmiert und damit betriebsbereit !
Eine eventuelle Programmierung sollte erst nach der Inbetriebnahme erfolgen !
3.11.1 Anzeige der Kommunikationsstörung
Bei einer erkannten Kommunikationsstörung blinkt die grüne Betriebs-LED.
Das FAT kennzeichnet Kommunikationsstörungen auch in der Normalanzeige mit der Ausschrift
"keine Kommunikation". In der Störungsebene ist diese entsprechend gekennzeichnet. Die
Störmeldung wird auch bei einem Teilausfall generiert, so dass rechtzeitig Maßmahmen zur
Beseitigung des Fehlers ergriffen werden können.
Anzeige der Kommunikationsstörung (1. Zeile) :
erste
System - Störung !
Meldung
FAT 2002
Errichter GmbH
letzte
15.01.03
Meldung
3.11.2 Inbetriebnahme FAT2002 (nicht redundant)
Zur Unterstützung bei der Inbetriebnahme werden in einem speziellen Testmode die LED zur
Kennzeichnung des seriellen Datentransfers genutzt.
In den Testmode gelangt man, wenn an dem 10-poligen Stecker des I/O-Bus-Anschluss die Stifte 7
und 9 (rechts unten s. Abbildung 10 : I/O-Bus-Anschluss X2) bei Reset gebrückt sind (z.B. mit
einem kleinen Schraubenzieher kurz schließen und die Reset-Taste betätigen). Auf dem LCD
erscheint die Testmodeanzeige entsprechend Abbildung 11.
Abbildung 10 : I/O-Bus-Anschluss X2
FAT 2002 RE-Betriebsanleitung_BOSCH.doc_A2.de_22.04.2005
Feuerwehr-Anzeigetableau
C (common) Mittenkontakt
NO (normally open) Schließerkontakt
NC (normally closed) Öffnerkontakt
12:23:54
2
1
erste
ïð Meldung
letzte
2 sec
Meldung
Wechsel
4 10
X2
3 7 9
FAT 2002 RE
Ruhe-
R31 10k
lage
C
Lötbrücke J8
Keine Kommunikation
FAT 2002
Errichter GmbH
15.01.03 12:23:56
NC
NO
