- Seite 1 AVENAR detector 4000 FAP‑425‑O|FAP‑425‑O‑R|FAP‑425‑OT|FAP‑425‑OT‑R|FAP‑425‑DO‑R| FAP‑425‑DOT‑R|FAP‑425‑DOTC‑R|FAH‑425‑T‑R Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
AVENAR detector 4000 Inhaltsverzeichnis | de Inhaltsverzeichnis Produktbeschreibung Systemübersicht Funktionsbeschreibung der Sensorik 2.1.1 Optischer Sensor (Rauchmelder) 2.1.2 Thermischer Sensor (Wärmemelder) 2.1.3 Chemischer Sensor (Gassensor) Systembeschreibung Blinkfrequenz und Fehlersuche Leistungsmerkmale Zubehör 2.5.1 Meldersockelsirenen 2.5.2 Melderparallelanzeigen Planung Grundsätzliche Planungsrichtlinien Einsatz im Lokalen SicherheitsNetzwerk (LSN/LSN improved version) -
Seite 4: Produktbeschreibung

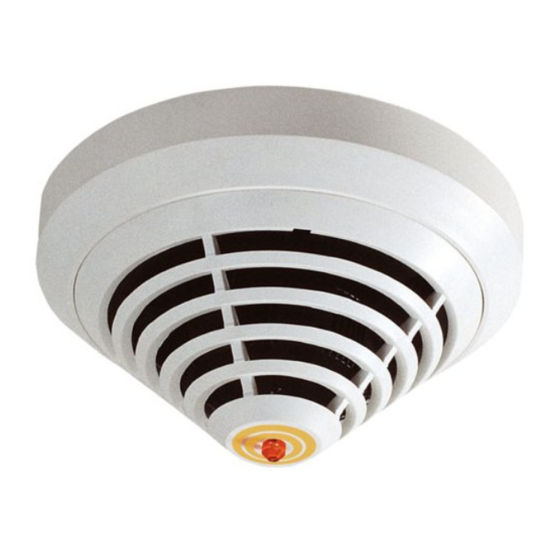

Einsatz der Melder auch in Umgebungen möglich, wo reine Rauchmelder nicht eingesetzt werden können. AVENAR detector 4000 ist sowohl für die Aufputz‑ als auch für die Unterputzmontage geeignet und bietet separate Befestigungspunkte für Hohldecken‑ und Unterputzdosen. AVENAR detector 4000 ist in verschiedenen Ausführungen als Einzel‑ und Mehrsensormelder erhältlich. -
Seite 5: Systemübersicht
AVENAR detector 4000 Systemübersicht | de Systemübersicht Abbildung 2.1: Inbetriebnahme des Melders 1 Rauchmesskammer mit optischem Sensor 4 Individualanzeige 2 Temperatursensor 5 Leiterplatte mit Auswerteelektronik 3 Chemischer Sensor (im Querschnitt 6 Meldersockel verdeckt) Funktionsbeschreibung der Sensorik 2.1.1 Optischer Sensor (Rauchmelder) Der optische Sensor arbeitet nach dem Streulichtverfahren. -
Seite 6: Chemischer Sensor (Gassensor)
| Systemübersicht AVENAR detector 4000 2.1.3 Chemischer Sensor (Gassensor) Der CO-Sensor erkennt hauptsächlich das bei einem Brand entstehende Kohlenmonoxid (CO), aber auch Wasserstoff (H) und Stickstoffmonoxid (NO). Das zugrundeliegende Messprinzip ist die CO-Oxidation und der dadurch entstehende messbare Strom. Das Sensorsignal ist proportional zur Gaskonzentration. -
Seite 7: Zubehör
AVENAR detector 4000 Systemübersicht | de – Melder-Einzelidentifikation an der Brandmelderzentrale im Alarmfall. Alarmanzeige am Melder durch eine blinkende rote LED. – Programmierbar, d. h. Anpassung an den Einsatzort – Erhöhte Detektions‑ und Fehlalarmsicherheit durch Bewertung des zeitlichen Verhaltens von Brand‑ und Störgrößen –... - Seite 8 | Systemübersicht AVENAR detector 4000 FLM-420-EOL4W-D Das FLM-420-EOL4W-D ist ein 4-adriges EOL-Modul. FLM-420-EOL2W-W Das FLM-420-EOL2W-W ist ein 2-adriges EOL-Modul. Trägerplatten Die Trägerplatten sind aus 1,8 mm dickem ABS-Kunststoff und werden zwischen Meldersockel und Decke geklemmt. TP4 400 Trägerplatte Die TP4 400 Trägerplatte ist für eine Montagehöhe bis 4 m vorgesehen und ist für Etiketten bis zu einer Größe von...
-
Seite 9: Meldersockelsirenen
AVENAR detector 4000 Systemübersicht | de SK 400 Schutzkorb Der SK 400 Schutzkorb wird über dem Melder montiert und verhindert weitestgehend das Beschädigen des Melders. Wenn der Melder z. B. in einer Sporthalle montiert ist, verhindert der Schutzkorb, dass Bälle oder andere Sportgeräte den Melder treffen und beschädigen können. -
Seite 10: Melderparallelanzeigen
| Systemübersicht AVENAR detector 4000 FNM-420U-A-BS unterbrechungsfreie analog adressierbare Sockelsirene für den Einsatz im Innenbereich, rot oder weiß FNM-420-A-BS analog adressierbare Sockelsirene für den Einsatz im Innenbereich, rot oder weiß 2.5.2 Melderparallelanzeigen Die Melderparallelanzeige wird eingesetzt, wenn der automatische Melder verdeckt oder an einem nicht einsehbaren Ort installiert ist, beispielsweise in geschlossenen Räumen,... -
Seite 11: Planung
AVENAR detector 4000 Planung | de Planung Hinweis! FAP-425/FAH-425 Automatische Brandmelder sind nicht für den Außeneinsatz vorgesehen. Grundsätzliche Planungsrichtlinien – Die Projektierung von Mehrsensor-Brandmeldern erfolgt nach den Richtlinien für optische Melder, bis mit dem VdS eine Richtlinie für deren Projektierung erarbeitet wurde (siehe auch DIN VDE 0833 Teil 2 und VDS 2095):... -
Seite 12: Programmierung
| Programmierung AVENAR detector 4000 Programmierung Das Programmieren erfolgt bei Zentralen mit der Linientechnik LSN Improved Version über einen an die Brandmelderzentrale mit FSP-5000-RPS (Remote Programming System) angeschlossenen PC oder Laptop. Die Melder der Serie FAP-425/FAH-425 werden durch die Angabe des Einsatzortes programmiert. -
Seite 13: Fap-425-Dot-R/Fap-425-Ot-R/Fap-425-Ot
AVENAR detector 4000 Programmierung | de Wählbare Einsatzorte in der Meldertyp Empfindlichkeit Programmiersoftware Temperatur (T) Optisch (O) Chemisch (C) (FSP‑5000‑RPS) EDV-Räume O, T hoch (A2R) hoch hoch diff Fertigungsstätten O, T niedrig (BR) niedrig* mittel diff Garagen O, T hoch (A2R) -
Seite 14: Fap-425-Do-R/Fap-425-O-R/Fap-425-O
| Programmierung AVENAR detector 4000 Wählbare Einsatzorte in der Meldertyp Empfindlichkeit Programmiersoftware (WinPara Temperatur (T) Optisch (O) und FSP‑5000‑RPS) Büro (nach Geschäftsschluss) O, T hoch (A2R) hoch diff Büro (Raucher)/Warteräume/ O, T hoch (A2R) niedrig diff Restaurants/Konferenzräume Büro (Tagesbetrieb) -
Seite 15: Fah-425-T-R
AVENAR detector 4000 Programmierung | de Einsatzorte Wählbare Empfindlichkeit Theater/Konzerthalle Mittel Lager mit Fahrzeugverkehr Niedrig Büro (Raucher)/Warteräume/Restaurants/Konferenzräume Niedrig Konferenzhallen/Warteräume/Messehallen Niedrig Büro (nach Geschäftsschluss) Hoch Schulen/Kindergärten Mittel Fertigungsstätten Niedrig EDV-Räume Hoch Große Lagerhallen ohne Fahrzeugverkehr mit Verbrennungsmotor Hoch Büro (Tagesbetrieb) Mittel FAH‑425‑T‑R... - Seite 16 | Programmierung AVENAR detector 4000 Für höchste Sicherheit gegen Fehlalarme sollte man bei Raumhöhen unter 6 m nicht die Kategorien A1 oder A1R wählen, obwohl dies grundsätzlich erlaubt wäre. Außerdem ist die zu erwartende Anwendungstemperatur zu beachten. Ansprechzeit bei Meldern in...
-
Seite 17: Anschaltung
MS 400 Der MS 400 ist der Standard-Meldersockel. Er verfügt über sieben Schraubklemmen. MS 400 B MS 400 Standard Meldersockel der Marke Bosch FAA-420-SEAL Bei Verwendung der FAP/FAH Melder in feuchter Umgebung können Sie die MS 400, MS 400 B und FAA-MSR 420 Meldersockel mit der FAA-420-SEAL Feuchtraumdichtung ergänzen. -
Seite 18: Sockelmontage
| Anschaltung AVENAR detector 4000 MSC 420 Der Zusatzsockel MSC 420 wurde speziell für Aufputz- Kabelzuführung durch Kabelschutzrohre konzipiert und verfügt über zwei gegenüberliegende vorgestanzte Eingänge mit 20 mm Durchmesser sowie über zwei weitere gegenüberliegende und vorbereitete Eingänge für bis zu 28 mm Durchmesser. -
Seite 19: Anschaltung
AVENAR detector 4000 Anschaltung | de Anschaltung Hinweis! Schirmbeidraht so kurz wie möglich halten und isolieren. 5.3.1 Verdrahtung des MS 400/MS 400 B LSN +/L..b max. 30 V DC a1/a2 (LSN -/L..a) – max. 3 m FAA-420-RI gelb, Anschluss an b1/b2 (LSN +) weiß, Anschluss an a1/a2 (LSN -) -
Seite 20: Montage Des Meldereinsatzes
| Anschaltung AVENAR detector 4000 max. 30 V DC 1 A / 30 V DC NC NO b1 | b2 (LSN +) a1/a2 (LSN -) gelb, Anschluss an b1/b2 (LSN +) weiß, Anschluss an a1/a2 (LSN -) grün, Anschluss an Schirmbeidraht... -
Seite 21: Melderentnahme
AVENAR detector 4000 Anschaltung | de Legend Riegel (X) vor dem Herausbrechen Riegel (X) montiert, aber inaktiv Verriegelung aktiviert Melderentnahme Unverriegelte Meldereinsätze werden demontiert, indem man sie nach links dreht und aus dem Sockel nimmt. Verriegelte Meldereinsätze werden demontiert, indem man einen Schraubendreher in die Entriegelungsöffnung (Y) steckt. -
Seite 22: Montage Der Melderparallelanzeigen
Störungen und zur Beschädigung der Melderparallelanzeige führen. a) Stellen Sie sicher, dass die maximale Stromspeisung von 30 mA nicht überschritten wird. b) Verwenden Sie punktförmige, automatische Melder von Bosch mit einem internen Widerstand, der die Stromaufnahme begrenzt. Vor der Montage die Kappe von der Sockelplatte abnehmen Den Schnapphaken durch Eindrücken mit einem flachen Gegenstand entriegeln und die... - Seite 23 AVENAR detector 4000 Anschaltung | de Bei Aufputz-Kabelzuführung die vorgestanzten Kabeleinführungen herausbrechen. Bei der Kabelzuführung unter Putz, das Kabel durch die Öffnung unter der Anschaltplatine zuführen. Das Kabel mit einem Kabelbinder auf der Sockelplatte befestigen. Technische Daten FAA‑420‑RI‑ROW FAA‑420‑RI‑DIN Betriebsspannung Abhängig von Stromspeisung...
- Seite 24 | Anschaltung AVENAR detector 4000 FAA‑420‑RI‑ROW FAA‑420‑RI‑DIN – Betriebsmodus 3: 11 bis 33 V DC Stromspeisung 3 bis 30 mA – Betriebsmodus 1: 3 bis 30 mA – Betriebsmodus 2: 11 bis 14 mA – Betriebsmodus 3: 3 mA Zulässiger Drahtdurchmesser 0,4 – 1,3 mm 0,6 – 1,0 mm Anzeigemedium 1 LED 1 LED Abmessungen 85 x 85 x 28 mm 85 x 85 x 35 mm...
- Seite 25 AVENAR detector 4000 Anschaltung | de Die Kappe auf die Sockelplatte so aufsetzen, dass die zwei Haken in die Schlitze eingeführt werden. Die Kappe leicht auf die Sockelplatte drücken, bis der Schnapphaken einrastet. Verdrahtung Beim Anschluss an die MS 400/MS 400 B Standardsockel ist Folgendes zu beachten: Hinweis! Bei Anschaltung der Melderparallelanzeige mit ungeschirmten Kabeln darf die Leitungslänge...
-
Seite 26: Bestellübersicht
| Bestellübersicht AVENAR detector 4000 Bestellübersicht Meldervarianten Typenbezeichnung Bezeichnung Sachnummer FAP-425-O Optischer Rauchmelder, nur automatische F.01U.307.725 Adresseinstellung FAP-425-O-R Optischer Rauchmelder, automatische und manuelle F.01U.307.726 Adresseinstellung FAP-425-OT Mehrsensormelder optisch/thermisch, nur F.01U.307.727 automatische Adresseinstellung FAP-425-OT-R Mehrsensormelder optisch/thermisch, automatische F.01U.307.728 und manuelle Adresseinstellung... -
Seite 27: Montagezubehör
AVENAR detector 4000 Bestellübersicht | de Typenbezeichnung Bezeichnung Sachnummer TP8 400 Trägerplatte zur Melderkennzeichnung, Montagehöhe 4.998.084.710 bis 8 m (1 Liefereinheit = 50 Stück) SK 400 Schutzkorb, gegen mechanische Beschädigung 4.998.025.369 SSK 400 Staubschutzkappe (1 Liefereinheit = 10 Stück) 4.998.035.312 MH 400 Melderheizung 4.998.025.373 Montagezubehör... - Seite 28 | Bestellübersicht AVENAR detector 4000 Typenbezeichnung Bezeichnung Sachnummer FME-TC3 CO-Patrone F.01U.143.405 SOLO100 Teleskopstange 4.998.112.069 SOLO101 Verlängerungsstange 4.998.112.070 SOLO610 Transporttasche 4.998.112.073 2022-05 | 05 | F.01U.308.762 Bosch Sicherheitssysteme GmbH Bedienungsanleitung...
-
Seite 29: Wartung Und Service
Bestimmungen der DIN VDE 0833, die bezüglich der Wartungsintervalle auf Angaben des Geräteherstellers verweist. – Wartungs- und Inspektionsarbeiten sollten regelmäßig und von geschultem Fachpersonal ausgeführt werden. – BOSCH ST empfiehlt mindestens 1 x jährlich eine Funktions- und Sichtprüfung. Überprüfung Meldertyp FAP-425-DO-R, FAH-425-T-R FAP-425-DOT-... -
Seite 30: Prüfanweisung Für Brandmelder Lsn Improved Version
| Wartung und Service AVENAR detector 4000 Dies erleichtert die Prüfung durch das Servicepersonal. Typnummer Farbcode FAP-425-DOTC-R 2 x gelb FAP-425-DOT-R 2 x schwarz FAP-425-OT-R / schwarz FAP-425-OT FAH-425-T-R FAP-425-DO-R 2 x grau FAP-425-O-R / FAP-425-O Prüfanweisung für Brandmelder LSN improved version Die neueste Generation der Mehrsensor-Brandmelder FAP-425-DOTC-R hat einen zusätzlichen... -
Seite 31: Prüfanweisung Für Fap-425-Dotc-R/Fap-425-Dot-R/Fap-425-Ot-R/Fap-425-Ot
AVENAR detector 4000 Wartung und Service | de – Alle weiteren Meldervarianten: Lösen Sie das T-Stück aus. 7.2.2 Prüfanweisung für FAP‑425‑DOTC‑R/FAP‑425‑DOT‑R/FAP‑425‑OT‑R/ FAP‑425‑OT Sequentielle Revision Wählen Sie bei der Brandmelderzentrale im Menü Revision die Option Sequentielle Revision aus. – Für die Prüfung des CO-Sensors im FAP-425-DOTC-R wird das gleiche Prüfgerät benutzt. - Seite 32 | Wartung und Service AVENAR detector 4000 Beispiel: 10-03 bedeutet, dass der Melder zur Meldergruppe 10 gehört und die Meldernummer 3 hat. – Analoger Optik-Wert IR-LED, analoger Optik-Wert blaue LED Optik-Wert (Anzeige des aktuellen Verschmutzungsgrads) 0 - 230 Inbetriebnahmewert bei einem neuen Melder...
-
Seite 33: Gewährleistung
AVENAR detector 4000 Wartung und Service | de Der optische Inbetriebnahmewert für Infrarot-Wellenlängen eines neuen Melders wird bei der Endprüfung im integrierten EEPROM gespeichert. Der Verschmutzungsgrad gibt an, um wie viel dieser Analogwert im Vergleich zum Auslieferungszustand angestiegen ist. –... -
Seite 34: Technische Daten
| Technische Daten AVENAR detector 4000 Technische Daten Übersicht der Melder FAP-425- FAP-425- FAP-425- FAP-425- FAP-425- FAH-425- DOTC-R DOT-R DO-R OT-R Streulichtmessung Messung von Absoluttemperatur Temperaturanstieg Brandgasmessung Zwei optische Sensoren Verschmutzungserken nung Ruhewertvergleich des optischen Sensors Betriebsumschaltung/ Sensorabschaltung im... - Seite 35 AVENAR detector 4000 Technische Daten | de FAP-425- FAP-425- FAP-425- FAP-425- FAP-425- FAH-425- DOTC-R DOT-R DO-R OT-R Max. 120 m² 40 m² Überwachungsfläche (VdS-Richtlinien beachten) Max. Montagehöhe 16 m 7,5 m (VdS-Richtlinien beachten) Max. zulässige 20 m/s Luftgeschwindigkeit Min. zulässige -20 °C -25 °C Lagertemperatur Max. zulässige +50 °C...
