Bosch FAP-520 Serie Installationshinweis

D
FAA−500−TR−W
Montage der FAP−520 Melder nur in Verbin-
dung:
− mit FAA−500 Sockel und
− mit FAA−500−BB Hohlraumdose oder
− mit FAA−500−SB(−H) Aufputzdose.
Beachten Sie folgende Hinweise in der Pro-
dukt-information (PI−34.75 de):
− Planungshinweise
− Parametrierung
− Wartung und Service inkl. Prüfanweisung.
. Verpackung der Melder mit C−Sensor vorsichtig
aufschneiden!
. Melderschutzfolie erst beim Einsetzen des Melders
entfernen!
Einlegen der Farbringe
FAP−O 520−P, FAP−OC 520−P, FAA−500−TR−P
1. Die Melderfrontplatte wird durch einen kleinen
Schnapphaken (1) bei der seitlichen Dreifachnut ge-
sichert. Beiliegenden Öffner (2) in den Schlitz (3)
oberhalb des Schnapphakens einsetzen, Öffner mit
dem Daumen fixieren und Frontplatte gegen den Uhr-
zeigersinn drehen.
2. Die gewünschten Farbringe aus dem beiliegenden
Set auf die Frontplatte legen und den Melder aufset-
zen. Es ist nur eine Position der Frontplatte möglich.
3. Frontplatte im Uhrzeigersinn drehen, bis sie einra-
stet. Die Sensorfenster müssen frei sein!
4. Den gewünschten Farbring in die Blende einlegen.

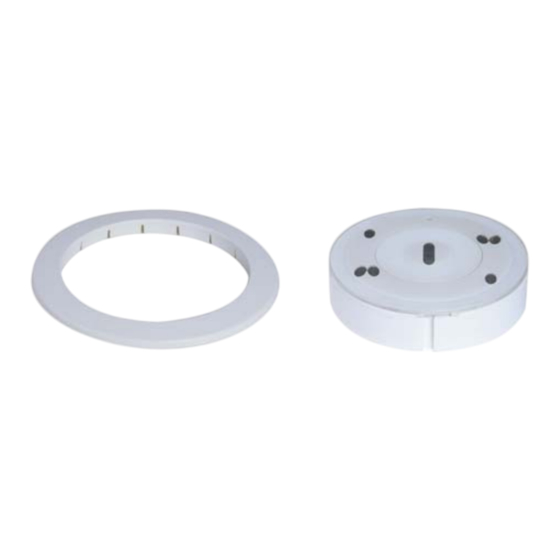

Melder und Blende einsetzen
. Es wird empfohlen, zum Einsetzen sowie zum Ent-
nehmen des Melders
FAA−500−RTL zu benutzen!
1. Stecken Sie die Blende auf den Sockel, bis sie hörbar
einrastet.
2. Schutzfolie von der Melderoberfläche entfernen.
. Das System erkennt bei der Inbetriebnahme eine auf
dem Melder vergessene Schutzfolie und meldet
«O−Störung».
3. Setzen Sie den Melder ein und drücken ihn leicht
nach oben. Die Arretierung erfolgt nach dem «Kugel-
schreiberprinzip».
. Durch die Führungsnute kann der Melder nur in der
richtigen Position in den Sockel eingesetzt werden!
. Bei großen Montagehöhen: Die zwei im Sockel deut-
lich sichtbaren Kontaktflächen (4) sind auf der glei-
chen Seite wie die einfache Führungsnut (5).
Melder und Blende entnehmen
1. Zum Entnehmen Melder in der Mitte leicht nach oben
drücken. Dadurch löst sich die Arretierung.
2. Zum Abnehmen der Blende vorsichtig an einer Seite
anheben.
Installationshinweis
FAP−520 Serie Rauchmelder LSN improved
FAP−O 520 / FAP−OC 520
den Meldertauscher
1
3
2
Zuweisung der Melderadresse
Die Melderadresse wird über drei Drehschalter auf der
Melderrückseite eingestellt.
Drehschalter mit einem Schlitzschraubenzieher in die
gewünschte Position drehen. Die Schalter klicken beim
Drehen.
Zulässiger Adressenbereich: 1 bis 254.
Einstellungen zwischen 255 und 299 lösen eine Fehler-
meldung an die BMZ aus.
Es ist nicht zulässig, verschiedene Adressie-
rungsmodi nebeneinander anzuwenden.
Adresse Modus
0 0 0 Ring/Stich im LSN improved−Modus mit
automatischer Adressvergabe
(T−Abzweigungen nicht möglich)
0 0 1 − 2 5 4 Ring/Stich/T−Abzweigungen im
LSN improved−Modus mit manueller
Adressvergabe
CL 0 0 Ring/Stich im "Classic" LSN−Modus
Mode/
X
X
XX
X X XX
Technische Daten
Betriebsspannung
Stromaufnahme
Indikatorausgang
Minimale Montagehöhe
Mindestabstand zu
Lampen
Sachnummer
− FAP−O 520
− FAP−O 520−P
− FAP−OC 520
− FAP−OC 520−P
VdS−Anerkennungsnr.
− FAP−O 520(−P):
− FAP−OC 520(−P):
1 / 8
4
FAA−500
FPA−5000 UEZ 2000 LSN
X
n
CL 00
n
000
n
1...254
−
255...299
15 V DC . . . 33 V DC
3,5 mA
offener Kollektor, schaltet
0 V über 1,5 kΩ,
max. 15 mA
außerhalb d. Handbe-
reichs
50 cm
F.01U.510.149
F.01U.510.161
F.01U.510.151
F.01U.510.162
G 205125
G 205119
610−F.01U.002.682 / A2
de/en/fr/it/es/pt/nl/tr
ST−FIR/PMR1/zab
5
BZ 500LSN
UGM 2020
n
−
−
−
