3.4 Anschaltung des FAT2002 (nicht redundant) an die Zentrale
• über Optokoppler (TTY-Modul), Reichweite max. 1000m (SM20)
• Schnittstelle auf FBF-Österreich / FAT, 9600 Baud parametrieren
• UGM 2020 : SGK2-Software ab A 2.05
Beim FAT2002 (nichtredundantes FAT) muss in der FAT-Programmierung die
Netzwerk-Adresse = 0 eingestellt sein ! Es darf kein Haken bei „redundante
Version mit Dual485-Modul" gesetzt sein !

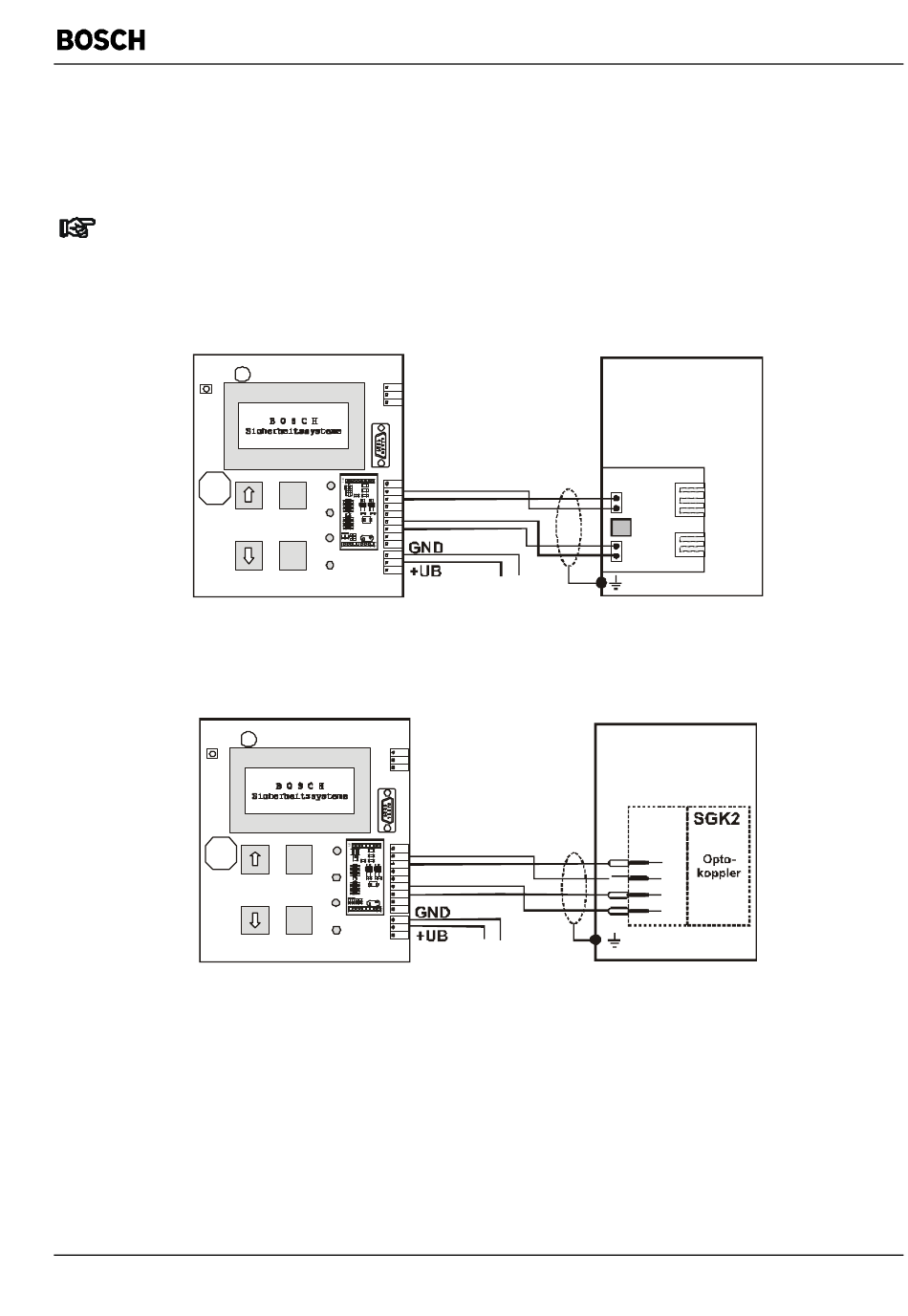

Abbildung 4 : FAT2002 an UEZ 2000 / BZ500
Abbildung 5 : FAT2002 an UGM 2020
FAT 2002 RE-Betriebsanleitung_BOSCH.doc_A2.de_22.04.2005
Feuerwehr-Anzeigetableau
TxD +
TxD - RxD +
RxD -
+ UV -
TxD +
TxD - RxD +
RxD -
+ UV -
Schirmbeidraht beidseitig anschließen
Installationskabel J-Y (St) Y 2x2x0,6
FAT 2002 RE
UEZ 2000
BZ 500
SM20
SDI+
SDI-
SDO+
SDO-
Erdungsschiene
UGM 2020
UESS
B1
A1
A0
B0
Erdungsschiene
