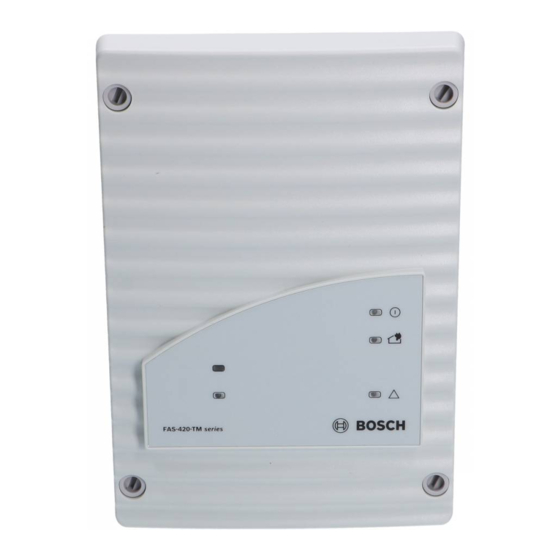

FAS-420-TM Ansaugrauchmelder
FAS-420-TM
de
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Bosch FAS-420-TM

Inhaltszusammenfassung für Bosch FAS-420-TM

  • Seite 1 FAS-420-TM Ansaugrauchmelder FAS-420-TM Betriebsanleitung...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis | de Inhaltsverzeichnis Allgemeines Einleitung Sicherheitshinweise Gewährleistung Urheberrecht Entsorgung Technische Beschreibung Produktbeschreibung Anwendungsgebiete Systemübersicht Funktionsbeschreibung Ansaugrauchmelder Serie FAS-420-TM und Zubehör 2.5.1 Übersicht 2.5.2 Anschlüsse FAS-420-TM Serie 2.5.3 Anzeigen FAS-420-TM 2.5.4 Anzeigen FAS-420-TM-R 2.5.5 Anzeigen FAS-420-TM-RVB 2.5.6 Diagnosesoftware FAS-ASD-DIAG 2.5.7...
  • Seite 4 | Inhaltsverzeichnis FAS-420-TM Ansaugrauchmelder 3.7.3 M-Rohrsystem 3.7.4 Doppel-U-Rohrsystem Vereinfachte Rohrprojektierung 3.8.1 I-Rohrsystem - vereinfachte Projektierung 3.8.2 U-Rohrsystem - vereinfachte Projektierung 3.8.3 M-Rohrsystem - vereinfachte Projektierung 3.8.4 Doppel-U-Rohrsystem - vereinfachte Projektierung Projektierung für erzwungene Luftströmung 3.10 Stromversorgung Montage des Ansaugrauchmelders...
  • Seite 5 Instandhaltungsintervalle Anhang DIP-Schalterstellungen für Melderadressen Projektierung ohne Luftfilter 8.2.1 ohne weiteres Rohrzubehör 8.2.2 mit Wasserabscheider Projektierung mit Luftfilter 8.3.1 ohne weiteres Rohrzubehör 8.3.2 mit Wasserabscheider Prüfprotokoll für Ansaugrauchmelder FAS-420-TM Serie Index Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.088.878 | 4.1 | 2010.11...

  • Seite 6: Allgemeines

    Einleitung Diese Betriebsanleitung beschreibt Rauchansaugsysteme mit Ansaugrauchmeldern der Serie FAS-420-TM und dem zugehörigen Ansaugrohrsystem. Die Bezeichnung FAS-420-TM bezieht sich in dieser Betriebsanleitung auf alle Ausführungen der Serie FAS-420-TM (FAS-420-TM, FAS-420-TM-R, FAS-420-TM-RVB). Auf gerätespezifische Unterschiede einzelner Varianten wird explizit hingewiesen. Sicherheitshinweise...

  • Seite 7: Urheberrecht

    FAS-420-TM Ansaugrauchmelder Allgemeines | de Urheberrecht Das Urheberrecht an dieser Betriebsanleitung verbleibt bei Bosch. Diese Betriebsanleitung ist ausschließlich für den Errichter und dessen Mitarbeiter bestimmt. Der Nachdruck der Betriebsanleitung, auch auszugsweise, ist nur für den internen Gebrauch zulässig. Entsorgung Unbrauchbare elektrische und elektronische Geräte oder Module dürfen nicht in den normalen Hausmüll, sondern müssen entsprechend den jeweils gültigen Vorschriften und...

  • Seite 8: Technische Beschreibung

    – Bis zu 254 LSN-improved-Elemente pro Ring oder Stichleitung – Ungeschirmtes Kabel verwendbar. Darüber hinaus bietet die Serie FAS-420-TM alle bekannten Vorteile der LSN-Technik. An der Bedien- und Anzeigeeinheit der Brandmeldezentrale können die Betriebsdaten und Störungsmeldungen ausgelesen werden. Varianten Alle Ansaugrauchmelder der Serie FAS-420-TM verfügen über LED-Anzeigen für Betrieb, Störung und Hauptalarm sowie über eine Infrarotschnittstelle für Diagnose.
  • Seite 9 Ansaugrauchmelder. Der Gerätesockel wird vor Ort vormontiert. Durch die Voreinstellung der Detektionseinheit für den Standardanwendungsfall sind die Ansaugrauchmelder der Serie FAS-420-TM nach dem Einsetzen in den Gerätesockel sofort betriebsbereit. Patentierte Ansaugöffnungen Die Ansaugöffnungen des Rohrsystems erfordern in Abhängigkeit von der Projektierung fest definierte Bohrungsdurchmesser.

  • Seite 10: Anwendungsgebiete

    Bereiche, die hohen oder niedrigen Temperaturen ausgesetzt sind – Bereiche mit Luftverschmutzung, die Filterelemente erfordern – Bereiche, die vor Vandalismus geschützt werden müssen. Raumschutz Die Serie FAS-420-TM eignet sich zur Überwachung von Räumen wie z. B. – Doppelböden, Zwischendecken – Tunnel, Kanäle, schwer zugängliche Hohlräume –...
  • Seite 11 Das Rauchansaugsystem FAS-420-TM kann für die Brandfrühesterkennung in Räumen mit spezieller Klimatisierung eingesetzt werden. Durch die hohe Sensibilität können hochwertige Güter und Anlagen zuverlässig überwacht werden. Die Ansaugrauchmelder der Serie FAS-420-TM sind deshalb auch besonders für Anwendungsbereiche geeignet – in denen durch hohe Wertekonzentration eine frühe Intervention notwendig ist.

  • Seite 12: Systemübersicht

    | Technische Beschreibung FAS-420-TM Ansaugrauchmelder 1 Knackung FAS / FCS Bild 2.3 Prinzip Einrichtungsüberwachung mit Ansaugrauchmeldern der Serie FAS-420-TM Systemübersicht Die Rauchansaugsysteme setzen sich zusammen aus Detektionseinheit, Gerätesockel und Rohrsystem. Als wichtigste Komponenten beinhaltet das Rauchansaugsystem die sensible Detektionseinheit zur Erkennung von Rauchaerosolen und die Ansaugeinheit mit integriertem Luftstromsensor für den Transport der Luftproben und zur Überwachung des Rohrsystems auf...

  • Seite 13: Funktionsbeschreibung

    (siehe Bild 2.4). Detektion Je nach Ansprechempfindlichkeit der eingesetzten Detektionseinheit und programmierter Alarmschwelle löst der Ansaugrauchmelder FAS-420-TM bei Erreichen der entsprechenden Lichttrübung Alarm aus. Der Alarm wird über die Voralarm- bzw. Hauptalarm-LED am Gerät angezeigt und an eine angeschlossene Brandmeldezentrale (BMZ) weitergeleitet.
  • Seite 14 | Technische Beschreibung FAS-420-TM Ansaugrauchmelder – Phase 2 Sobald das System durch einen brandtypischen Anstieg der Rauchpartikelkonzentration in den Alarmzustand versetzt wurde, erfolgt die Alarmierung. FAS-420-TM series Bild 2.6 Phase 2: Brandfrühesterkennung – Phase 3 Mit der Alarmierung, ab Erreichen der einstellbaren Voralarmschwelle schaltet sich der Ansauglüfter aus und ein zweiter Lüfter bläst das Rohrsystem in Gegenrichtung frei von...
  • Seite 15 FAS-420-TM series Bild 2.8 Phase 4: Identifizierung des Brandortes durch Umkehr der Strömungsrichtung des Lüfters Nach erfolgter Brandortidentifizierung wird der Brandort über eine entsprechende Anzeige am FAS-420-TM-R/-RVB sowie an der Bedien- und Anzeigeeinheit der Brandmeldezentrale angezeigt. Detektion Je nach eingestellter Ansprechsensibilität des Detekormoduls (0,5 %/m bis zu 2 %/m Lichttrübung) löst das FAS-420-TM-R/-RVB bei Erreichen der entsprechenden Lichttrübung...
  • Seite 16 Hiermit wird die Initialisierungsphase wahlweise luftdruckabhängig oder -unabhängig durchgeführt. Rohrsystem An die Ansaugrauchmelder der Serie FAS-420-TM ist ein Rohrsystem bis zu einer Gesamtlänge von 50 m bei einer maximalen Anzahl von 8 Ansaugstellen anschließbar. Mit ROOM·IDENT können maximal 5 Ansaugstellen angeschlossen werden.

  • Seite 17: Ansaugrauchmelder Serie Fas-420-Tm Und Zubehör

    Anschlusskabel Kabeleinführungen (2 x M20, 1 x M25) Prüfrohr Bild 2.10 Übersicht Ansaugrauchmelder Serie FAS-420-TM und Zubehör Die Ansaugrauchmelder der Serie FAS-420-TM bestehen aus folgenden Komponenten: Gerätesockel – Anschlüsse für Rohr mit 25 mm Außendurchmesser (Eingang und Rückführung) – Beipack mit Kabeleinführungen 1 x M 25 (für Kabeldurchmesser von 1 bis 18 mm) und 2 x M 20 (für Kabeldurchmesser von 1 bis 13 mm)

  • Seite 18: Anschlüsse Fas-420-Tm Serie

    | Technische Beschreibung FAS-420-TM Ansaugrauchmelder 2.5.2 Anschlüsse FAS-420-TM Serie Bild 2.11 Anschlüsse FAS-420-TM (Erläuterungen siehe nachfolgende Tabelle) Serie FAS-420-TM Position Funktion Erklärung Bild 2.11 für ∅ 25 mm- Anschluss Ansaugrohr Rohrsystem für ∅ 25 mm- Anschluss Luftrückführungsrohr Rohrsystem Kabeldurchführung für Aufschaltung...

  • Seite 19: Anzeigen

    FAS-420-TM Ansaugrauchmelder Technische Beschreibung | de 2.5.3 Anzeigen FAS-420-TM Bild 2.12 Anzeigen FAS-420-TM FAS-420-TM Anzeigen Erklärung Betrieb grün Betriebsanzeige Hauptalarm Hauptalarmanzeige Störung gelb Störung – im Rohrsystem – der Detektionseinheit – durch Ausfall des Lüfters Infrarot-Schnittstelle Fehlerdiagnose Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.088.878 | 4.1 | 2010.11...

  • Seite 20: Anzeigen Fas-420-Tm-R

    | Technische Beschreibung FAS-420-TM Ansaugrauchmelder 2.5.4 Anzeigen FAS-420-TM-R Bild 2.13 Anzeigen FAS-420-TM-R FAS-420-TM-R Anzeigen Erklärung Betrieb grün Betriebsanzeige Hauptalarm Hauptalarmanzeige Störung gelb Störung – im Rohrsystem – der Detektionseinheit – durch Ausfall des Lüfters Brandortidentifizierun 5 rote Brandortidentifizierung g A-E...

  • Seite 21: Anzeigen Fas-420-Tm-Rvb

    Diagnosesoftware FAS-ASD-DIAG DIAG Bild 2.15 Diagnosesoftware zum Ein- und Auslesen der Gerätedaten Die Diagnosesoftware FAS-ASD-DIAG ermöglicht die Anzeige des gespeicherten und aktuellen Zustands des FAS-420-TM sowie der Fehlermeldungen am PC oder Laptop. Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.088.878 | 4.1 | 2010.11...

  • Seite 22: Melderparallelanzeigen

    Diagnosemeldungen bleiben für mindestens drei Tage im FAS-420-TM gespeichert, um auch kurze, sporadisch auftretende Fehler (z. B. bei veränderten Betriebsbedingungen) auswerten zu können.Ein Reset des FAS-420-TM über die Diagnosesoftware hat das Löschen aller gespeicherten Diagnosemeldungen zur Folge.Die Software ermöglicht außerdem das Löschen von Fehlermeldungen.

  • Seite 23: Rohrsystemkomponenten

    FAS-420-TM Ansaugrauchmelder Technische Beschreibung | de Rohrsystemkomponenten 2.6.1 Übersicht Anschluss Rohrsystem Ansaugrohr Anschluss für Prüfadapter T-Stück Luftfilter Wasserabscheider Detonationssicherung (nicht erlaubt für EN 54-20) Bogen 90° Ansaugschlauch für Deckendurchführung Deckendurchführung Muffe Doppelverschraubung Winkel 90° Winkel 45° Ansaugreduzierung Endkappe Bild 2.16 Komponentenauswahl des Rohrsystems Bei der Projektierung unterscheidet man zwischen Raumüberwachung und...

  • Seite 24: Ansaugöffnungen

    | Technische Beschreibung FAS-420-TM Ansaugrauchmelder 2.6.2 Ansaugöffnungen Ansaugreduzierungsfolien Eine Ansaugöffnung ist eine 10 mm-Bohrung im Ansaugrohr, die mit einer patentierten Ansaugreduzierungsfolie des erforderlichen Öffnungsdurchmessers abgedeckt wird. Die Größe der Öffnung richtet sich nach dem Aufbau des Rohrsystems (siehe Abschnitt 3 Projektierung, Seite 33).

  • Seite 25: Deckendurchführung

    FAS-420-TM Ansaugrauchmelder Technische Beschreibung | de Bei Einsatz in Tiefkühlbereichen dehnt sich die flexible Ansaugreduzierung an den Ansaugöffnungen aus und sprengt beim Freiblasen das Eis ab. Der spezielle Kunststoff-Clip sorgt dafür, dass die Ansaugreduzierung an der definierten Stelle verbleibt. Da die Clips bei Druckbeaufschlagung stabiler sind und der Reinigungseffekt durch die elastische Gummieinlage wesentlich besser ist, kommen sie bei allen Projektierungen zum Einsatz, die auf Grund der Umgebungseinflüsse eine Freiblaseinrichtung erfordern (z.

  • Seite 26: Luftrückführung Für Druckbereiche Und Luftbelastungen

    Bild 2.22 FAS-420-TM mit Luftrückführung Das Luftrückführungsrohr wird in den konischen Rohrsteckanschluss für die Luftrückführung des FAS-420-TM montiert (siehe Bild 2.22). Es sitzt passgenau und gibt einen sicheren Halt. Der Anschluss eines Luftrückführungsrohrs ist bei Verwendung der Brandortidentifizierung nicht zulässig.
  • Seite 27 FAS-420-TM Ansaugrauchmelder Technische Beschreibung | de Wasserabscheider Anschluss Rohrsystem 45° Winkel Bild 2.23 Wasserabscheider FAS-ASD-WS zum Niederschlagen von Wasserdampf und Sammeln von Kondensat aus dem Rohrsystem Der Wasserabscheider FAS-ASD-WS kann in einem Temperaturbereich von 0 °C bis +50 °C betrieben werden. Der Sintermetallfilter im Wasserabscheider hat eine Porenweite von 50 µm und bewirkt eine zusätzliche Grobabsorption von Schmutzpartikeln.Im Lieferumfang des...

  • Seite 28: Bestellumfang Rauchansaugsystem

    | Technische Beschreibung FAS-420-TM Ansaugrauchmelder Bestellumfang Rauchansaugsystem Grundgeräte und Zubehör Bezeichnung Bestellnummer FAS-420-TM Basisgerät F.01U.078.495 FAS-420-TM-R Basisgerät F.01U.078.496 FAS-420-TM-RVB Basisgerät F.01U.078.497 FAS-420-TM-HB Gerätesockel F.01U.078.494 FAS-ASD-DIAG Diagnosesoftware inkl. Anschlusskabel für USB- F.01U.033.505 Schnittstelle RAS test pipe Prüfrohr 4.998.148.848 RAS test adapter Prüfadapter...
  • Seite 29 FAS-420-TM Ansaugrauchmelder Technische Beschreibung | de Komponenten für Ansaugöffnungen Bezeichnung Bestellnummer Banderole Ansaugreduzierungsfolie AF-BR, 10 Stck. 4.998.143.413 Ansaugreduzierungsfolie 2,0 mm AF-2.0, 10 Stck. 4.998.143.416 Ansaugreduzierungsfolie 2,5 mm AF-2.5, 10 Stck. 4.998.143.417 Ansaugreduzierungsfolie 3,0 mm AF-3.0, 10 Stck. 4.998.143.418 Ansaugreduzierungsfolie 3,2 mm AF-3.2, 10 Stck.

  • Seite 30: Technische Daten

    | Technische Beschreibung FAS-420-TM Ansaugrauchmelder Technische Daten 2.8.1 Ansaugrauchmelder Serie FAS-420-TM Elektrik Spannungsversorgung LSN 15 V DC - 33 V DC Zusatz-Spannungsversorgung 15 V DC - 30 V DC Stromaufnahme LSN 6,25 mA Stromaufnahme aus Lüfterspannung Zusatzspannungsversorgung 10,5 V 12 V –...

  • Seite 31: Rohrsystem

    FAS-420-TM Ansaugrauchmelder Technische Beschreibung | de – Gerätesockel Seiten 8 x M 20 und 2 x M 25 – Gerätesockel Rückwand 4 x M 25 Abmessungen (B x H x T) 140 x 222 X 70 mm Gewicht ca. 0,8 kg Gehäusematerial...
  • Seite 32 | Technische Beschreibung FAS-420-TM Ansaugrauchmelder Luftfilterkasten groß (FAS-ASD-FL) Merkmale Zum Einsatz in Räumen mit hohem Staubanteil inkl. Filterset und zwei PG29-Verschraubungen Gehäusematerial ABS-Kunststoff Gehäusefarbe lichtgrau, RAL 7035 Abmessungen (B x H x T) 122 x 194 x 96 mm Einsatztemperaturbereich -30 °C bis +70 °C...

  • Seite 33: Projektierung

    Vorschriften Die nachfolgende Projektierungsvorschrift orientiert sich an den Systemgrenzen der FAS-420-TM-Serie. Hierbei sind die entsprechenden nationalen Vorschriften der Länder in der jeweils gültigen Fassung zu beachten und die Projektierung ist diesen Vorgaben anzupassen. Im Folgenden ist die Projektierung des Rauchansaugsystems nach EN 54-20 beschrieben.

  • Seite 34: Grundlagen Der Rohrprojektierung

    | Projektierung FAS-420-TM Ansaugrauchmelder HINWEIS! – Bei der Projektierung sind die Systemgrenzwerte gemäß Abschnitt 3.5 Projektierungsgrenzwerte zu beachten. – Wählen Sie die Luftstromüberwachung und die damit verbundenen Projektierungsgrenzen aus (siehe Abschnitt 3.3 Luftstromüberwachung) und überprüfen Sie diese auf eine Einschränkung durch landesspezifische Vorschriften.
  • Seite 35 FAS-420-TM Ansaugrauchmelder Projektierung | de Symmetrisches Rohrsystem Asymmetrisches Rohrsystem FAS / FCS Bild 3.1 Beispiel für ein symmetrisches und ein asymmetrisches U- Rohrsystem Rohrdurchmesser Das Rohrsystem wird grundsätzlich mit Rohren mit einem Außendurchmesser von 25 mm ausgeführt. Es können PVC-Rohre und halogenfreie Rohre verwendet werden. Für die Einrichtungsüberwachung sind halogenfreie Rohre vorzuziehen.

  • Seite 36: Luftstromüberwachung

    | Projektierung FAS-420-TM Ansaugrauchmelder I-Rohrsystem FAS / FCS U-Rohrsystem M-Rohrsystem Doppel-U-Rohrsystem FAS / FCS FAS / FCS FAS / FCS FAS / FCS Bild 3.2 Rohrkonfigurationen Richtungswechsel Winkel und Bögen im Rohrsystem erhöhen den Strömungswiderstand. Daher sind sie nur dort einzusetzen, wo sie aus bautechnischen Gründen unumgänglich sind.
  • Seite 37 Da bei Einsatz der FAS-420-TM-Serie in Bereichen mit unterschiedlichen Luftdrücken eine Luftrückführung vorzusehen ist und bei Anwendung von ROOM·IDENT keine Luftrückführung zulässig ist, ist es nicht möglich, die FAS-420-TM-Serie mit ROOM·IDENT in Bereichen mit unterschiedlichen oder schwankenden Luftdrücken einzusetzen. Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.088.878 | 4.1 | 2010.11...

  • Seite 38: Festlegung Der Ansprechempfindlichkeit

    | Projektierung FAS-420-TM Ansaugrauchmelder Festlegung der Ansprechempfindlichkeit Die Sensibilität eines Rauchansaugsystems lässt sich nach EN 54-20 in von bestimmte Brandempfindlichkeitsklassen einteilen. Diese Brandempfindlichkeitsklassen beschreiben bestimmte Beispielanwendungen in denen die Systeme eingesetzt werden. Für jede Klassifizierung lassen sich die entsprechend 3.6 zulässigen Systemprojektierungen ermitteln.Rauchansaugsysteme mit einer höheren Brandempfindlichkeitsklasse nach EN 54-20...

  • Seite 39: Projektierungsgrenzwerte

    FAS-420-TM Ansaugrauchmelder Projektierung | de Projektierungsgrenzwerte Folgende Grenzwerte sind bei der Serie FAS-420-TM stets einzuhalten: Grenzwerte Maximale Überwachungsfläche pro Ansaugöffnung entspricht dem Überwachungsbereich eines Punktmelders nach den Vorschriften der jeweiligen nationalen Normen. Maximale Anzahl Ansaugöffnungen pro Rohrsystem Maximale Anzahl Ansaugöffnungen pro Rohrsystem bei Brandortidentifizierung Maximale Rohrlänge pro Rohrsystem...

  • Seite 40: Standard-Rohrprojektierung

    | Projektierung FAS-420-TM Ansaugrauchmelder Standard-Rohrprojektierung Um die Projektierung gemäß der Norm EN 54-20 durchzuführen, ist es notwendig bestimmte Faktoren zu kennen. Dies sind die Anforderungen an die Sensibilität der Anlage, die Anzahl der Ansaugöffnungen und das für die entsprechende Applikation benötigte Zubehör. Aus diesen Faktoren kann der entsprechende normenkonforme Aufbau des Rohrsystems anhand der nachfolgenden Kapitel und mit Hilfe der Projektierungstabellen im Anhang bestimmt werden.
  • Seite 41 FAS-420-TM Ansaugrauchmelder Projektierung | de Vorgehensweise Im folgenden Beispiel soll eine Projektierung mit Luftfilter mit 4 Öffnungen, ohne weiteres Zubehör, Klasse B erfüllen. Die roten Schattierungen zeigen die möglichen Projektierungen bei unterschiedlicher Rohrform und Lüfterspannung. Allgemein Am Beispiel Auswahl: Wählen Sie die Projektierungstabelle mit Luftfilter, Wählen Sie die entsprechende Projektierungstabelle...

  • Seite 42: Projektierung Mit Luftfilter

    | Projektierung FAS-420-TM Ansaugrauchmelder 3.6.3 Projektierung mit Luftfilter Sensibilität Anzahl Öffnungen (% Lt/m) ohne weiteres Rohrzubehör Rohrform Lüfter ≥9 ≥9 ≥9 ≥9 Doppel-U Rohrlänge in [m] mit Wasserabscheider Rohrform Lüfter ≥9 ≥9 ≥9 ≥9 Doppel-U Rohrlänge in [m] Ergebnisse für Klasse B Detektormodul mit einer Sensibilität von 0,5 % LT/m oder 0,6 % LT/m.

  • Seite 43: Öffnungsdurchmesser

    FAS-420-TM Ansaugrauchmelder Projektierung | de 3.6.4 Öffnungsdurchmesser I-Rohrsystem 1 Rohrsystem FAS / FCS FAS-420-TM FAS-420-TM-R FAS-420-TM-RVB Bild 3.3 I-Rohrsystem I-Rohrsystem Ansaugöffnung Anzahl Ansaugöffnungen Ø Ansaugöffnungen in mm Stanzungsdurchmesser der Ansaugreduzierungsfolie U-Rohrsystem 1 Rohrsystem FAS / FCS FAS-420-TM FAS-420-TM-R FAS-420-TM-RVB Bild 3.4 U-Rohrsystem U-Rohrsystem Ansaugöffnung...
  • Seite 44 | Projektierung FAS-420-TM Ansaugrauchmelder M-Rohrsystem 1 Rohrsystem FAS / FCS FAS-420-TM FAS-420-TM-R FAS-420-TM-RVB Bild 3.5 M-Rohrsystem M-Rohrsystem Ansaugöffnung Anzahl Ansaugöffnungen Ø Ansaugöffnungen in mm Stanzungsdurchmesser der Ansaugreduzierungsfolie Doppel-U-Rohrsystem 1 Rohrsystem FAS / FCS FAS-420-TM FAS-420-TM-R FAS-420-TM-RVB Bild 3.6 Doppel-U-Rohrsystem Doppel-U-Rohrsystem Ansaugöffnung...

  • Seite 45: Projektierung Mit Einzellochüberwachung

    I-Rohrsystem 1 Rohrsystem FAS / FCS FAS-420-TM FAS-420-TM-R FAS-420-TM-RVB Bild 3.7 I-Rohrsystem für den Raumschutz min. Abstand FAS-420-TM - 1. Ansaugöffnung max. Abstand FAS-420-TM - 1. Ansaugöffnung 20 m max. Gesamtrohrlänge pro Rohrsystem – Rohr Ø 25 mm 40 m –...

  • Seite 46: U-Rohrsystem

    U-Rohrsystem FAS / FCS 1 Rohrsystem FAS-420-TM FAS-420-TM-R FAS-420-TM-RVB Bild 3.8 U-Rohrsystem für den Raumschutz min. Abstand FAS-420-TM - 1. Ansaugöffnung max. Abstand FAS-420-TM - 1. Ansaugöffnung 20 m max. Astlänge 25 m max. Gesamtrohrlänge pro Rohrsystem – Rohr Ø 25 mm 50 m –...
  • Seite 47 FAS-420-TM Ansaugrauchmelder Projektierung | de U-Rohrsystem Ansaugöffnung Anzahl Ansaugöffnungen Ø Ansaugöffnungen in mm Stanzungsdurchmesser der Ansaugreduzierungsfolie Auslöseschwellen U-Rohrsystem U-Rohrsystem Anzahl verstopfte Anzahl Ansaugöffnungen Ansaugöffnungen Auslöseschwelle je 1 verstopfte Öffnung ± 25 % ± 15 % Rohrsystem 2 verstopfte Öffnungen ± 25 % ±...

  • Seite 48: M-Rohrsystem

    M-Rohrsystem 1 Rohrsystem FAS / FCS FAS-420-TM FAS-420-TM-R FAS-420-TM-RVB Bild 3.9 M-Rohrsystem für den Raumschutz min. Abstand FAS-420-TM - 1. Ansaugöffnung max. Abstand FAS-420-TM - 1. Ansaugöffnung 20 m max. Astlänge 16,5 m max. Gesamtrohrlänge pro Rohrsystem – Rohr Ø 25 mm 50 m –...

  • Seite 49: Doppel-U-Rohrsystem

    Doppel-U-Rohrsystem 1 Rohrsystem FAS / FCS FAS-420-TM FAS-420-TM-R FAS-420-TM-RVB Bild 3.10 Doppel-U-Rohrsystem für den Raumschutz min. Abstand FAS-420-TM - 1. Ansaugöffnung max. Abstand FAS-420-TM - 1. Ansaugöffnung 20 m max. Astlänge 12,5 m max. Gesamtrohrlänge pro Rohrsystem – Rohr Ø 25 mm 50 m –...

  • Seite 50: Vereinfachte Rohrprojektierung

    FAS-420-TM-R FAS-420-TM-RVB FAS / FCS FAS-420-TM series Bild 3.11 I-Rohrsystem, z. B. für den Einrichtungsschutz Grenzwerte Min. Abstand FAS-420-TM – 1. Ansaugöffnung Max. Abstand FAS-420-TM – 1. Ansaugöffnung 20 m Max. Gesamtrohrlänge pro Rohrsystem – Rohr Ø 25 mm 40 m –...

  • Seite 51: U-Rohrsystem - Vereinfachte Projektierung

    FAS-420-TM FAS-420-TM-R FAS-420-TM-RVB FAS / FCS FAS-420-TM series Bild 3.12 U-Rohrsystem, z. B. für den Einrichtungsschutz Grenzwerte Min. Abstand FAS-420-TM – T-Stück Max. Abstand FAS-420-TM – T-Stück 20 m Max. Astlänge 25 m Max. Gesamtrohrlänge pro Rohrsystem – Rohr Ø 25 mm 50 m –...

  • Seite 52: Doppel-U-Rohrsystem - Vereinfachte Projektierung

    1 Rohrsystem FAS / FCS FAS-420-TM FAS-420-TM-R FAS-420-TM-RVB Bild 3.14 Doppel-U-Rohrsystem, z. B. für den Einrichtungsschutz Grenzwerte Min. Abstand FAS-420-TM – letztes T-Stück Max. Abstand FAS-420-TM – letztes T-Stück 20 m Max. Astlänge 12,5 m Max. Gesamtrohrlänge pro Rohrsystem –...

  • Seite 53: Projektierung Für Erzwungene Luftströmung

    FAS-420-TM Ansaugrauchmelder Projektierung | de Doppel-U-Rohrsystem Anzahl Ansaugöffnungen Ø Ansaugöffnungen in mm Stanzungsdurchmesser der Ansaugreduzierungsfolie Projektierung für erzwungene Luftströmung Überwachung von Klimakanälen Klimaanlagen werden in Nieder- und Hochgeschwindigkeitsanlagen unterschieden (siehe Tabelle unten). Die in diesem Kapitel aufgeführten Angaben gelten nur für Niedergeschwindigkeitsanlagen.
  • Seite 54 Bild 3.17 Schalldämpfer in einem Kanal Beim Einbau eines Rohrsystems in Klimakanälen ist folgendes zu beachten: – Da sich das FAS-420-TM und das Rohrsystem in verschiedenen Druckbereichen befinden, ist eine Luftrückführung (siehe Bild 3.18) vorzusehen. – Die Rohreinführungen in den Kanal müssen luftdicht abgedichtet werden.
  • Seite 55 FAS-420-TM Ansaugrauchmelder Projektierung | de Frontansicht FAS / FCS Aufsicht Klimakanal Kanaladapter 1/2 b Luftstrom Ansaugung Luftrückführung Breite des Klimakanals ... v Strömungsgeschwindigkeit FAS / FCS Bild 3.18 Luftrückführung Das offene Ende des Luftrückführungsrohres ist in einem Winkel von 45° abgeschrägt (siehe Bild 5.5, Seite 71).

  • Seite 56: Stromversorgung

    | Projektierung FAS-420-TM Ansaugrauchmelder Kanalquerschnittsfläche (mit FAS / FCS FAS / FCS A = a x b) Höhe des Klimakanals Breite des Klimakanals 1/2 b A ≤ 0,5 m 1/2 b A > 0,5 m Bild 3.19 Kanäle mit kleinem und großem Kanalquerschnitt 3.10...
  • Seite 57 HINWEIS! Der berechnete Gesamtstrom I mit dem größeren Wert wird zur Auslegung der Netzteile verwendet! Die Stromaufnahme des FAS-420-TM entnehmen Sie bitte Abschnitt 2.8 Technische Daten, Seite 30. Leitungsberechnung Die maximale Leitungslänge ergibt sich aus dem zulässigen Spannungsabfall auf der Zuleitung.

  • Seite 58: Montage Des Ansaugrauchmelders

    Es gelten die in Abschnitt 3.1 Vorschriften, Seite 33 aufgeführten Vorschriften, Richtlinien und Bestimmungen. Bei der Montage des Ansaugrauchmelders FAS-420-TM ist Folgendes zu beachten: Vermeiden Sie Eingriffe, Änderungen und Umbauten an Einrichtungen. Sind Anpassungen unumgänglich, sprechen Sie sie mit dem Betreiber, dem Gerätehersteller und/oder der Lieferfirma ab.

  • Seite 59: Installation Des Gerätes

    Bild 4.2 Montage des FAS-420-TM Ansaugung von oben Stellen Sie sicher, dass der Luftaustritt des Ansaugrauchmelders nicht behindert wird. Halten Sie zwischen dem Luftaustritt des FAS-420-TM und umgebenden Bauteilen (z. B. Wand) einen Abstand von mindestens 10 cm ein. Ansaugung von unten Wenn die Luftrückführung nach oben ausgerichtet wird, ist sicherzustellen, dass keine...
  • Seite 60 Gewindedurchmesser: 4 mm – Kopfdurchmesser: max. 8 mm Bohrabstände Die Abstände der Bohrungen zum Befestigen des FAS-420-TM sind in Bild 4.4 dargestellt. Bild 4.4 Bohrabstände Gerätesockel FAS-420-TM Montage Markieren Sie zunächst deutlich die Befestigungspunkte an der vorgesehenen Montageposition des Gerätes. Für einen sicheren und vibrationsarmen Halt ist der Gerätesockel mit vier Schrauben zu befestigen.
  • Seite 61 Montage des Ansaugrauchmelders | de Ansaugrohr Bild 4.5 Anschluss des Ansaugrohrs an den Ansaugrauchmelder FAS-420-TM Um das Ansaugrohr mit dem FAS-420-TM zu verbinden, stecken Sie es in den hierfür vorgesehenen Rohranschluss (siehe Bild 4.5). HINWEIS! – Verwenden Sie auf keinen Fall Klebemittel, um Ansaugrohr und Rohranschluss zu verbinden.

  • Seite 62: Anschaltung An Bmz

    HINWEIS! Die Geräte werden in der Regel an eine Zusatz-Spannungsversorgung angeschlossen. Bei Anschaltung an eine Bosch Brandmeldezentrale LSN improved version wird die Spannung über die AUX-Ausgänge des Batterieladeregler-Moduls zur Verfügung gestellt. Alternativ kann ein externes Netzgerät (z. B. FPP-5000 oder UEV 1000) verwendet werden.

  • Seite 63: Lsn-Konfiguration

    Dropdown-Felder festgelegt. Die Voreinstellungen sind im Folgenden fett markiert (siehe Tabellen). Sie können folgende Parameter einstellen: Detektormodul HINWEIS! Das Detektormodul DM-TM-50 ist in allen Geräten der Serie FAS-420-TM ab Werk eingebaut und erscheint als Voreinstellung. Diese bitte nicht ändern! Empfindlichkeit Empfindlichkeit 2 0,5 %/m Eine zweite Empfindlichkeit kann z.

  • Seite 64: Einstellungen Über Die Diagnosesoftware Fas-Asd-Diag

    Volumenstromänderung eingestellt. Höhere Werte sind nach EN 54-20 nicht zulässig. Brandortidentifizierung Bei den Gerätevarianten FAS-420-TM-R und FAS-420-TM-RVB haben Sie die Möglichkeit jedem der fünf überwachten Räume eine Bezeichnung zu geben. Klicken Sie hierzu auf den entsprechenden Raum und geben Sie im Feld "Kurzinformation" die Bezeichnung für diesen Raum ein.

  • Seite 65: Datenprotokollierung

    Das Erkennen veränderter Betriebsbedingungen wird so im Servicefall erheblich vereinfacht. Das Auslesen der Daten erfolgt über die Infrarotschnittstelle des FAS-420-TM zum Diagnosegerät. Das Diagnosegerät kann mit einer Gerätehalterung am Ansaugrauchmelder befestigt werden oder bis zu 3 m Entfernung in einer geraden Linie (± 10°) auf die Infrarotschnittstelle gehalten werden.

  • Seite 66: Montage Des Rohrsystems

    | Montage des Rohrsystems FAS-420-TM Ansaugrauchmelder Montage des Rohrsystems Die für das Rohrsystem verwendeten Rohre und Fittinge müssen mindestens die Klasse 1131 nach EN 61386-1, 2004 erfüllen. Die Klasse 1131 gibt folgende Anforderungen an das verwendete Rohrsystem vor: Eigenschaften...
  • Seite 67 FAS-420-TM Ansaugrauchmelder Montage des Rohrsystems | de zwischen den Rohrschellen sollte maximal 80 cm betragen. Verkleinern Sie bei hohen Temperaturschwankungen den Abstand zwischen den Rohrschellen auf maximal 30 cm. HINWEIS! Verwenden Sie keine Rohrschellen mit Gummieinlagen, da diese keine Längendehnungen zulassen und sich das Rohrsystem durchbiegen oder gar reißen würde...

  • Seite 68: Längenänderung Am Rohrsystem

    | Montage des Rohrsystems FAS-420-TM Ansaugrauchmelder Längenänderung am Rohrsystem Längenänderungen (Verlängerungen und Verkürzungen) der Rohre werden durch Temperaturänderungen hervorgerufen. Temperaturzunahme führt zur Verlängerung des Rohres, Temperaturabnahme zur Verkürzung des Rohres. Die Längenänderung ist umso mehr zu berücksichtigen, je weiter die Temperatur des Rohrsystems zum Zeitpunkt der Montage von der üblichen Betriebstemperatur abweicht.
  • Seite 69 FAS-420-TM Ansaugrauchmelder Montage des Rohrsystems | de Ansaugbohrungen Bohren Sie eine Ansaugbohrung mit einem 10 mm-Bohrer rechtwinklig zum Rohr. Entgraten Sie die Bohrung sorgfältig und befreien Sie sie von Spänen. Reinigen Sie den Bohrungsbereich (über den gesamten Rohrumfang) von Fett und Staub z.

  • Seite 70: Deckendurchführung

    | Montage des Rohrsystems FAS-420-TM Ansaugrauchmelder Deckendurchführung T-Stück Schlauchanschluss der Deckendurchführung Ansaugschlauch für Deckendurchführung Mutter der Deckendurchführung Zwischendecke Deckendurchführung (Teil) Ansaugreduzierungsfolie Zur Montage einer Deckendurchführung sind folgende Arbeitsschritte notwendig: Befreien Sie die Klebestellen vor dem Verkleben mit dem vorgeschriebenen Reiniger von Schmutz und Fett.

  • Seite 71: Überwachung Bei Erzwungener Luftströmung

    1/2 b Luftrückführung Breite des Klimakanals Bild 5.5 Positionieren der Luftrückführung am Beispiel Klimakanal (Bypass) Zur Projektierung vom FAS-420-TM in diesen Bereichen siehe Abschnitt 3.9 Projektierung für erzwungene Luftströmung, Seite 53. Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.088.878 | 4.1 | 2010.11...

  • Seite 72: Luftfilter

    Luftrückführung Luftrückführung (Ansaugrohr) Bild 5.7 Montage der Luftrückführung Führen Sie die Luftrückführung in den dafür vorgesehenen Rohranschluss des FAS-420-TM. Das Luftrückführungsrohr sitzt passgenau in dem Anschluss und gibt einen sicherer Halt. HINWEIS! Die Luftrückführung muss unmittelbar vor dem Gerät fest fixiert werden, damit sich das Rohr durch die auftretende Längenänderung (siehe Abschnitt 5.1 Längenänderung am Rohrsystem,...

  • Seite 73: Dreiwege-Kugelhahn

    Ansaugreduzierungen.Rückschlagventil und Tiefkühl-Ansaugreduzierungen sind als Sonderhandelsware zu beziehen. * Pressluft ist komprimierte, ungereinigte Umgebungsluft, die Feuchtigkeit enthält; Druckluft ist dagegen gereinigt und entfeuchtet. Befinden sich FAS-420-TM und Rohrsystem in einem Bereich mit Temperaturen unter dem Gefrierpunkt, ist Druckluft zum Freiblasen zu verwenden. Anschlüsse Befestigen Sie den Dreiwege-Kugelhahn mit Hilfe der Übergangsverschraubungen im...

  • Seite 74: Wasserabscheider

    | Montage des Rohrsystems FAS-420-TM Ansaugrauchmelder Wasserabscheider Standard Der Standard-Wasserabscheider wird über eine PG29-Verschraubung und ein T-Stück zwischen das FAS-420 und das Rohrsystem eingebaut. Wasserabscheider FAS-ASD-WS Der Wasserabscheider FAS-ASD-WS muss am tiefsten Punkt des Rohrsystems nach dem Luftfilter und dem Ansaugrauchmelder montiert werden (siehe Bild 5.9).

  • Seite 75: Prüfadapter

    FAS-420-TM Ansaugrauchmelder Montage des Rohrsystems | de Prüfadapter 1 Prüfadapter 2 Anschluss Rohrsystem Bild 5.10 Montage des Prüfadapters im Rohrsystem Zu Testzwecken wird der Anschluss des Rohrsystems einfach herausgezogen und das Prüfrohr direkt an den Ansaugrauchmelder angeschlossen. Dies ist jedoch nicht möglich, wenn das Ansaugrohrsystem fest fixiert sein muss.

  • Seite 76: Inbetriebnahme

    Front des Gerätes. Das Diagnosegerät wird mittels des beiliegenden USB-Kabels an den PC angeschlossen. Die Diagnosesoftware wird gestartet. Auf dem Bildschirm des PCs werden die aktuellen Daten vom FAS-420-TM angezeigt. HINWEIS! Für eine spätere Beurteilung des Luftstromwertes halten Sie die Abgleichart (siehe Abschnitt 6.3 Abgleich Luftstromsensor), Inbetriebnahmetemperatur, Luftdruck und Höhe über...

  • Seite 77: Abgleich Luftstromsensor

    PIN 1,2 oder PIN 2,3 Bild 6.1 Einsetzen der Detektionseinheit in den Gerätesockel Abgleich Luftstromsensor Die Luftstrominitialisierung des FAS-420-TM wird erfolgreich beendet, wenn sich für die Dauer von 2 Minuten ein stabiler Zustand der Temperatur und des Luftstroms einstellt, d. h.: –...

  • Seite 78: Luftdruckabhängiger Abgleich

    | Inbetriebnahme FAS-420-TM Ansaugrauchmelder 6.3.2 Luftdruckabhängiger Abgleich Der luftdruckabhängige Abgleich des Luftstromsensors kann nur mittels der Diagnosesoftware FAS-ASD-DIAG durchgeführt werden. Hierzu ist ein Barometer erforderlich (Empfehlung: Digital-Präzisionstaschenbarometer GPB 1300, Greisinger electronic GmbH). Folgende Arbeitsschritte sind notwendig: Betätigen Sie in der Maske “Einstellungen“ den unteren Button [Einstellen], damit Sie die Werte in der Diagnosesoftware ändern können.

  • Seite 79: Überprüfung Detektionseinheit Und Alarmweiterleitung

    Um die Alarmauswertung beim Testen mit Prüfgas zu beschleunigen, muss die BMZ in Revisionsbetrieb gesetzt werden. Hierbei wird LOGIC·SENS vorübergehend deaktiviert. Lösen Sie das FAS-420-TM mit Hilfe von Prüfaerosol aus. Sprühen Sie dazu Prüfaerosol entweder in die erste Ansaugöffnung oder in den Prüfadapter des Rohrsystems.

  • Seite 80: Überprüfung Störungsweiterleitung

    Abschnitt 6.3 Abgleich Luftstromsensor durchgeführt werden. Rohrbruch Überprüfen Sie die Erkennung eines Rohrbruchs: Lösen Sie das Rohr an der Verbindung zum FAS-420-TM oder öffnen Sie den Prüfadapter. Kontrollieren Sie, ob die Störungsanzeige am Rauchansaugsystem aufleuchtet und die Störung an der Brandmelderzentrale angezeigt wird.

  • Seite 81: Funktionsprüfung Luftstromsensorik

    30 Sec Lösen Sie das Rohrsystem vom FAS-420-TM. HINWEIS! Nach dem Lösen des Rohrsystems von dem FAS-420-TM meldet das Gerät nach Ablauf der eingestellten Verzögerungszeit der Luftstromstörung eine Störung. Wird keine Luftstromstörung erkannt, so ist das Gerät defekt. Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.088.878 | 4.1 | 2010.11...

  • Seite 82: Durchführen Der Funktionsprüfung

    Druckmessschlauches des Prüfrohres zu verschließen. Schließen Sie den 4-poligen Stecker des Adapters am Digital-Manometer an. Verbinden Sie den PC durch das Diagnosegerät mit dem FAS-420-TM und starten Sie das Diagnoseprogramm. Mit Hilfe des Diagnoseprogramms können Sie die Luftstromwerte sowie die Störungsmeldungen während der Funktionsprüfung verfolgen.
  • Seite 83 FAS-420-TM Ansaugrauchmelder Inbetriebnahme | de Geben Sie an dem Prüfrohr die 4,6 mm und die 4,2 mm Ansaugbohrungen wieder frei. Klicken Sie in der Maske “Einstellungen“ auf den unteren Button [Einstellen] und starten Sie die Luftstrominitialisierung, indem Sie den Button [Initialisieren] betätigen.
  • Seite 84 -35 %. Öffnen Sie die 4,2 mm Ansaugbohrung wieder. Nach einigen Sekunden muss die Störungsanzeige am FAS-420-TM aufhören zu blinken. Öffnen Sie die 7,0 mm Ansaugbohrung am Prüfrohr. Nach ca. 5 s muss die Störungsanzeige am Gerät anfangen zu blinken. Nach ca. 35 s muss die Störungsanzeige am Gerät dauernd leuchten.

  • Seite 85: Inbetriebnahme Der Brandortidentifizierung

    Vorwahlzeit für weitere 10 bis 15 s an der Ansaugstelle zur Verfügung stehen. Prüfen Sie mittels Rauchpegel, dass kein Rauch im Ansaugrohr ist. Klicken Sie auf den Button [Start]. Das FAS-420-TM-R/-RVB schaltet auf Ausblasen des Ansaugrohres. Die Anzeige der betreffenden Ansaugstelle ist gelb.

  • Seite 86: Instandhaltung

    Freiblasanlage. Die benötigten Komponenten (Kompressoren, Druckluftbehälter, Trockner) zur Bereitstellung der Druckluftversorgung sind direkt über entsprechende Lieferanten aus der Drucklufttechnik zu beziehen. VORSICHT! Trennen Sie vor dem Freiblasen des Rohrsystems den FAS-420-TM vom Rohrsystem, da andernfalls der Luftstromsensor beschädigt wird. F.01U.088.878 | 4.1 | 2010.11 Betriebsanleitung...

  • Seite 87: Austausch Der Detektionseinheit

    Instandhaltung | de Austausch der Detektionseinheit 1 Schrauben Bild 7.1 Austausch der Detektionseinheit des FAS-420-TM Lösen Sie mit Hilfe eines Schraubendrehers die vier Schrauben der Detektionseinheit und ziehen Sie diese aus dem Gerätesockel. Setzen Sie die neue Detektionseinheit in den Gerätesockel ein. Achten Sie dabei auf die mechanische Kodierung, die vor Verdrehen des Gerätes schützt.

  • Seite 88: Austausch Der Luftfilter Im Gerätesockel

    Austausch der Luftfilter im Gerätesockel Schrauben Luftfilterhalterung Filtereinsatz Bild 7.2 Austausch der Detektionseinheit des FAS-420-TM Lösen Sie mit Hilfe eines Schraubendrehers die vier Schrauben der Detektionseinheit und ziehen Sie diese aus dem Gerätesockel. Ziehen Sie beide Filterhalterungen aus dem Gerätesockel und entnehmen Sie die Filtereinsätze.

  • Seite 89: Filterwechsel Am Luftfilterkasten

    HINWEIS! Bei Anwendung mit überwiegend feiner Staubbildung können für den großen Luftfilterkasten auch drei Feinstaubfilter verwendet werden (Sonderhandelsware). HINWEIS! Durch das Öffnen des Gerätedeckels des Luftfilterkastens kommt es am FAS-420-TM zu einer Luftstromstörung. Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.088.878 | 4.1 | 2010.11...

  • Seite 90: Freiblasprozess Des Rohrsystems

    Stellen Sie den Hebel des Kugelhahns so, dass Druckluft und Rohrsystem verbunden sind (Verbindung B-C) Der Anschluss zum FAS-420-TM muss zum Freiblasen gesperrt sein! Blasen Sie das Rohrsystem manuell für ca. 10 s frei. Stellen Sie den Hebel des Kugelhahns so, dass das Gerät weder mit dem Rohrsystem noch mit dem Anschluss für die Druck- oder Pressluftversorgung verbunden ist.

  • Seite 91: Kontrolle Des Luftstromsensorabgleichs

    FAS-420-TM Ansaugrauchmelder Instandhaltung | de Kontrolle des Luftstromsensorabgleichs Prüfen Sie den Luftstromsensorwert mit der Diagnosesoftware. Funktionsprinzip Während der Initialisierung des angeschlossenen Rohrsystems speichert das Gerät über die integrierte Luftstromüberwachung zunächst den gemessenen Ist-Wert des Luftstromes als Soll-Wert ab. Dieser Soll-Wert dient daraufhin als Referenz-Wert für die weitere Auswertung einer eventuellen Luftstromstörung.

  • Seite 92: Testen Der Brandortidentifizierung

    Wählen Sie zuerst die Vorwahlzeit und klicken Sie danach auf den Button [Start], um den Brandort zu ermitteln. Das FAS-420-TM-R/-RVB schaltet auf Ausblasen des Ansaugrohres. Bis zum Ablauf der gewählten Vorwahlzeit muss die jeweilige Rauchansaugstelle mit Rauch beaufschlagt sein. Der Rauch muss nach Ablauf der Vorwahlzeit für weitere 10 bis 15 s an der Ansaugstelle zur Verfügung stehen.

  • Seite 93: Störungsweiterleitung

    FAS-420-TM Ansaugrauchmelder Instandhaltung | de 7.11 Störungsweiterleitung Eine Störung wird am FAS-420-TM und ggf. an der BMZ angezeigt. Verfahren Sie entsprechend Abschnitt 6.5 Überprüfung Störungsweiterleitung, Seite 80. 7.12 Instandhaltungsintervalle Die Instandhaltung umfasst die regelmäßige Durchführung von Inspektionen und Wartungen. Die Rauchansaugsysteme werden zunächst bei der Inbetriebnahme und anschließend vierteljährlich geprüft.

  • Seite 94: Anhang

    In Abschnitt 8.1 DIP-Schalterstellungen für Melderadressen sind alle zugelassenen Melderadressen aufgeführt. Siehe hierzu Abschnitt 4.2 Einstellung der Melderadresse, Seite 58.Das Formular in Abschnitt 8.4 Prüfprotokoll für Ansaugrauchmelder FAS-420-TM Serie wird für die Inbetriebnahme benötigt (siehe Abschnitt 6 Inbetriebnahme, Seite 76ff).

  • Seite 95: Dip-Schalterstellungen Für Melderadressen

    FAS-420-TM Ansaugrauchmelder Anhang | de DIP-Schalterstellungen für Melderadressen 255=CL Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.088.878 | 4.1 | 2010.11...
  • Seite 96 | Anhang FAS-420-TM Ansaugrauchmelder F.01U.088.878 | 4.1 | 2010.11 Betriebsanleitung Bosch Sicherheitssysteme GmbH...

  • Seite 97: Projektierung Ohne Luftfilter

    FAS-420-TM Ansaugrauchmelder Anhang | de Projektierung ohne Luftfilter Sensibilität Anzahl Öffnungen (% Lt/m) 8.2.1 ohne weiteres Rohrzubehör Rohrform Anzahl Öffnungen Lüfter ≥9 ≥9 ≥9 ≥9 Doppel-U 8.2.2 mit Wasserabscheider Rohrform Anzahl Öffnungen Lüfter ≥9 ≥9 ≥9 ≥9 Doppel-U Bosch Sicherheitssysteme GmbH Betriebsanleitung F.01U.088.878 | 4.1 | 2010.11...

  • Seite 98: Projektierung Mit Luftfilter

    | Anhang FAS-420-TM Ansaugrauchmelder Projektierung mit Luftfilter Sensibilität Anzahl Öffnungen (% Lt/m) 8.3.1 ohne weiteres Rohrzubehör Rohrform Lüfter ≥9 ≥9 ≥9 ≥9 Doppel-U 8.3.2 mit Wasserabscheider Rohrform Lüfter ≥9 ≥9 ≥9 ≥9 Doppel-U F.01U.088.878 | 4.1 | 2010.11 Betriebsanleitung...

  • Seite 99: Prüfprotokoll Für Ansaugrauchmelder Fas-420-Tm Serie

    FAS-420-TM Ansaugrauchmelder Anhang | de Prüfprotokoll für Ansaugrauchmelder FAS-420-TM Serie Gerätenummer Seriennummer Detektionseinheit Seriennummer Gerätesockel Mess-/Einstellwert Inbetriebnahme Sichtprüfung Unterdruck [Pa] Empfindlichkeit [%/m] Alarmverzögerung Luftstrombereich [10-50%] Störungsverzögerung [min] Störung speichernd [ja/nein] Dynamischer Luftstrom [ja/nein] Lokalisierung [ja/nein] [ja/nein] LOGIC·SENS Luftdruckabhängiger Abgleich [ja/nein] [ja/nein] Luftdruckunabhängiger Abgleich...
  • Seite 100 100 de | Anhang FAS-420-TM Ansaugrauchmelder Lokalisierung Freiblaszeit [10-255 s] Freiblaslüfter [9-13,5 V] Ansauglüfter [9-13,5 V] LED Lokalisierung dauernd Ansaugöffnung A [ja/nein] / [s] LED Lokalisierung dauernd Ansaugöffnung B [ja/nein] / [s] LED Lokalisierung dauernd Ansaugöffnung C [ja/nein] / [s] LED Lokalisierung dauernd Ansaugöffnung D...

  • Seite 101: Index

    FAS-420-TM Ansaugrauchmelder Index | de 101 Index Luftstrominitialisierung 77 Luftstromsensibilität 37 Abgleich Luftstromsensor 16 Luftstromsensor 12 Alarm 13 Luftstromsensorik 9 Alarmstrom 57 Luftstromstörung 80 Alarmverzögerung 64 Luftstromüberwachung 9 Alarmweiterleitung 79 Ansaugbohrung 10 Ansaugöffnung 9 Melderadresse 58 Ansaugreduzierungsclips 24 Montagematerial 72...
  • Seite 102 102 de | Index FAS-420-TM Ansaugrauchmelder F.01U.088.878 | 4.1 | 2010.11 Betriebsanleitung Bosch Sicherheitssysteme GmbH...
  • Seite 104 Bosch Sicherheitssysteme GmbH Werner-von-Siemens-Ring 10 D-85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2010...
