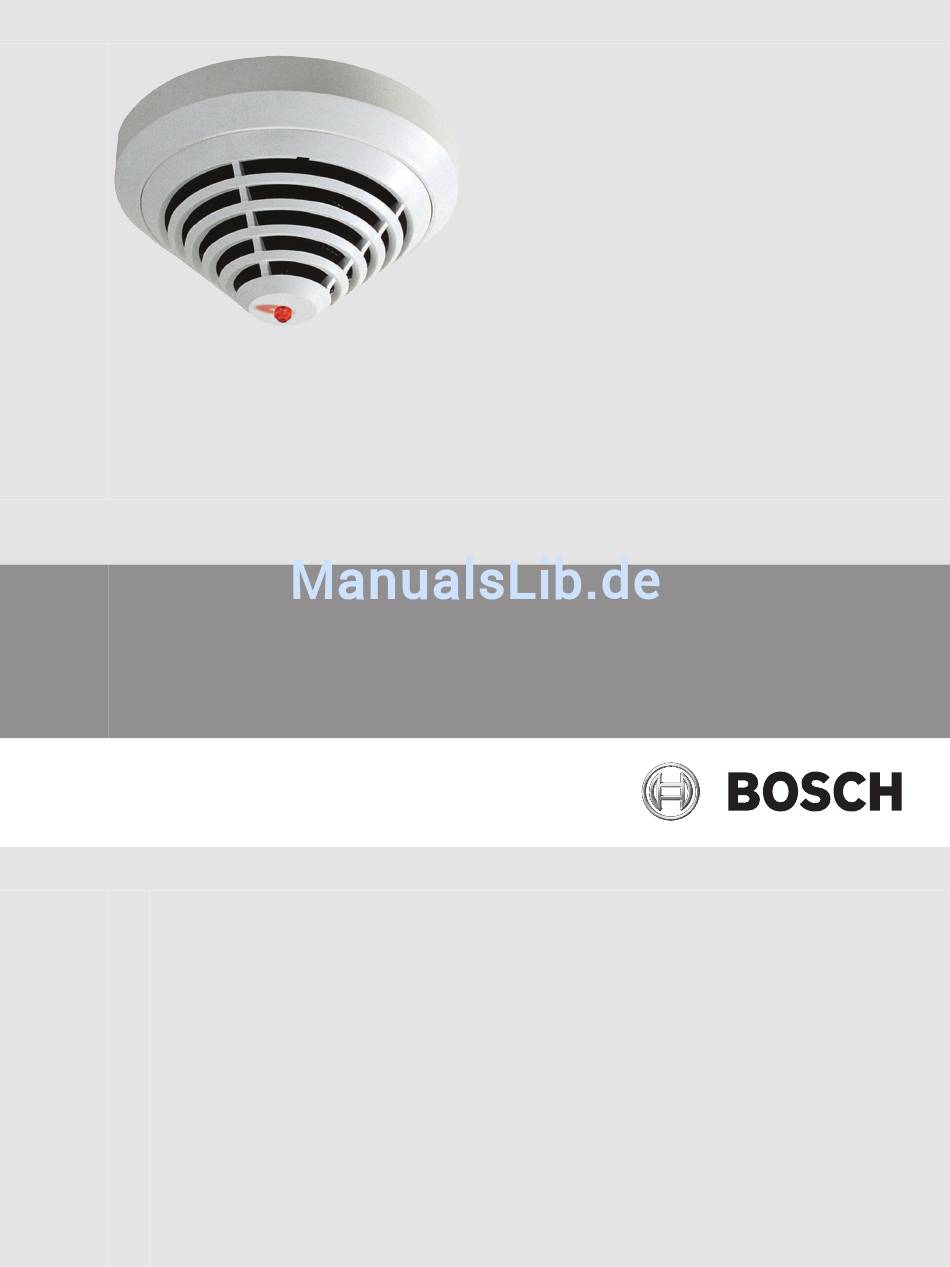

Automatic Fire Detectors LSN improved
FAP-DO420/FAP-420/FAH-420
de
Operation Guide

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Bosch FAP-DO420

  • Seite 1 Automatic Fire Detectors LSN improved FAP-DO420/FAP-420/FAH-420 Operation Guide...
  • Seite 3: Inhaltsverzeichnis

    SK 400 Schutzkorb SSK 400 Staubschutzkappe MK 400 Melderkonsole MH 400 Melderheizung Melderparallelanzeigen 6.7.1 Installationshinweis Melderparallelanzeige FAA-420-RI 6.7.2 Melderparallelanzeige MPA Zubehör für Service und Melderprüfung Bestellübersicht Meldervarianten Meldersockel Melderzubehör Montagezubehör Meldersockelsirenen Servicezubehör Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 4 8.3.1 Prüfverfahren für alle Brandmelder mit optischem Sensor 8.3.2 Prüfverfahren für FAP‑DOTC420 / FAP‑DOT420 / FAP‑OTC 420 / FAP‑OT 420 Gewährleistung Reparatur Entsorgung Weiterführende Dokumentation Technische Daten Anhänge 10.1 Abkürzungen 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 5: Produktbeschreibung

    FAP-OTC 420: Kombinierter optischer, thermischer, chemischer Rauchmelder – FAP-DOT420: Kombinierter dual-optischer, thermischer Rauchmelder – FAP-OT 420: Kombinierter optischer und thermischer Rauchmelder – FAP-DO420: Dual-optischer Rauchmelder – FAP-O 420/FAP-O 420 KKW: Optischer Rauchmelder – FAH-T 420/FAH-T 420 KKW: Thermischer Melder Die Linientechnikvarianten sind: –...
  • Seite 6: Systemübersicht

    Wellenlängen des infraroten und des blauen Lichts (Dual Ray Technologie). Dadurch können Brände frühzeitig erkannt und schon geringste Rauchmengen (TF1, TF9) zuverlässig detektiert werden. Hinweis! Der Rauchmelder FAP-DO420 trifft eine Alarmentscheidung, die auf einer intelligenten Kombi- nation der folgenden Kriterien beruht: Gemessene Rauchdichte Geschwindigkeit, mit der die Rauchdichte ansteigt Größe der Rauchpartikel (gemessen mit der Dual Ray Technologie)
  • Seite 7: Chemischer Sensor (Gassensor)

    Die EMV-Sicherheit ist mit 50 V/m im Bereich 1‑3000 MHz deutlich höher als nach VdS 2110 gefordert (VdS Schadenverhütung GmbH). – Funktionserhalt des LSN-Rings bei Drahtbruch oder Kurzschluss eines Melders durch integrierte Trennelemente. Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 8 – Der Brandmelder wird von der Programmiersoftware WinPara Version 4.85 oder höher unterstützt. Bei DO-Meldern bitte Folgendes beachten: Hinweis! Dieses Gerät kann nicht mit der FPA-5000-Zentralensteuerung Typ A verwendet werden. 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 9: Planung

    Melder mit mindestens 15 V DC Betriebsspannung versorgt wird. Einsatz in Bereichen mit erhöhter Radioaktivität Speziell für den Einsatz in Bereichen mit erhöhter radioaktiver Strahlung, wie z. B. in Kernkraftwerken, stehen zwei Meldertypen zur Verfügung: Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 10 Automatic Fire Detectors LSN de | Planung improved – FAP-O 420-KKW – FAH-T 420-KKW 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 11: Programmierung

    Die werkseitige Standardeinstellung des FAP-DOTC 420 und FAP-OTC 420 in RPS und WinPa- ra ist "Büro (Raucher) / Warteräume / Restaurants / Konferenzräume". Eine Beschreibung die- ser Einstellung befindet sich in der folgenden Tabelle. Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 12: Empfindlichkeit

    * Bei niedriger Empfindlichkeit des optischen Sensors löst der Melder erst aus, wenn sowohl Rauch als auch ein Anstieg der CO-Konzentration oder der Temperatur detektiert wird. *** Für FAP-DOTC420: entspricht nicht EN 54-7 Informationen zur Montagehöhe siehe FAH-T 420/FAH-T 420-KKW, Seite 14 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 13: Fap-Dot420 / Fap-Ot 420

    Theater/Konzerthalle O, T hoch (A2) mittel diff O = Optischer Sensor (Dual-optisch beim FAP-DOT420 Melder) = Thermomaximal-Teil = Thermodifferential-Teil diff Informationen zur Montagehöhe siehe FAH-T 420/FAH-T 420-KKW, Seite 14 Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 14: Fap-Do420 / Fap-O 420 / Fap-O 420-Kkw

    Die Empfindlichkeitsklassen A2S und BS eignen sich daher besonders für Anwendungen, bei denen über längere Zeit höhere Temperaturanstiegsgeschwindigkeiten vorkommen, z. B. in Küchen oder Kesselräumen. Die Empfindlichkeitsklassen A1R, A2R und BR bedeuten, dass außer dem Thermomaximal-Teil auch der Thermodifferential-Teil aktiv ist. 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 15 2 min 5 min 30 s 30 s 2 min 20 s 1 min 3 min 13 s 20 s 1 min 40 s 40 s 2 min 25 s Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 16: Anschaltung

    MS 400 Der MS 400 ist der Standard-Meldersockel. Er verfügt über sieben Schraubklemmen. MS 400 B Standard-Meldersockel mit Bosch-Logo. FAA-420-SEAL Für den Einsatz des Melders in feuchter Umgebung steht für die Meldersockel MS 400 und MS 400 B die Feuchtraumdichtung FAA-420-SEAL zur Verfügung.
  • Seite 17: Sockelmontage

    Unterputzdose vorgesehen und sollten nur dafür genutzt werden. Hinweis! Kabelzuführung und -abführung kann auf der gleichen Seite erfolgen. Durchstechen Sie eine vorhandene Feuchtraumdichtung mit einem spitzen Werkzeug. Schnei- den Sie nicht mit dem Messer ein. Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 18: Anschaltung

    Automatic Fire Detectors LSN de | Anschaltung improved Ø 120 Ø 100 Anschaltung Hinweis! Schirmbeidraht so kurz wie möglich halten und isolieren. 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 19: Anschaltung Ms 400/Ms 400 B

    5.3.1 Anschaltung MS 400/MS 400 B LSN +/L..b max. 30 V DC a1/a2 (LSN -/L..a) max. 3 m – MPA/ FAA-420-RI Legende gelb, Anschluss an b1 / b2 (LSN +) Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 20: Anschaltung Faa-Msr 420

    Abschluß ist das FLM-320-EOL2W EOL-Modul erforderlich. 5.3.2 Anschaltung FAA‑MSR 420 Maximale Kontaktbelastung (ohmsche Last) des Wechselkontakt-Relais: – 62,5 VA: 0,5 A bei 125 V AC – 30 W: 1 A bei 30 V DC 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 21 MPA / FAA-420-RI Legend gelb, Anschluss an b1 / b2 (LSN +) weiß, Anschluss an a1 / a2 (LSN -) MPA/FAA‑420‑RI: rot, Anschluss an b1 MPA/FAA‑420‑RI: schwarz, Anschluss an c (Indikatorausgang) Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 22: Meldersockelsirenen

    FNM-420-A-BS Meldersockelsirene, weiß oder rot, für LSN- Linientechnik, mit Spannungsversorgung über das LSN mit 32 Tonvarianten. Montage des Meldereinsatzes Hinweis! Die Verpackung der Mehrsensormelder mit C-Sensor besteht aus reißfester PE-ALU-Verbund- folie und sollte vorsichtig aufgeschnitten werden. 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 23: Melderentnahme

    Verriegelte Meldereinsätze werden demontiert, indem man einen Schraubendreher in die Entriegelungsöffnung (Y) steckt, damit den Riegel nach oben drückt und gleichzeitig den Meldereinsatz nach links dreht (siehe , Seite 23). Bild 5.2: Melderentnahme (verriegelter Meldereinsatz) Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 24: Adressierung

    127 Elemente im Ring verwendet werden. Beachten Sie bitte, dass bei Konfigurationen mit gemischten LSN Classic und LSN improved Elementen nur Ring- oder Stich-Strukturen verwendet werden können. 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 25: Zubehör

    Beschädigen des Melders. Wenn der Melder z. B. in einer Sporthalle montiert ist, verhindert der Schutzkorb, dass Bälle oder andere Sportgeräte den Melder treffen und beschädigen können. Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 26: Ssk 400 Staubschutzkappe

    Alarmanzeige der Melderparallelanzeigen MPA entspricht der DIN 14623. 6.7.1 Installationshinweis Melderparallelanzeige FAA-420-RI Hinweis! Die FAA-420-RI Melderparallelanzeige muss so montiert werden, dass die breite Seite der ro- ten Alarmanzeige (siehe Bild, Pos. B) in Blickrichtung des Betrachters zeigt. 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 27 Fehlfunktionen und zur Beschädigung der Melderparallelanzeige führen. Um eine Beschädigung des Geräts zu verhindern, stellen Sie sicher, dass die maximale Strom- aufnahme von 20 mA nicht überschritten wird. Punktförmige, automatische Melder von Bosch verfügen bereits über einen internen Wider- stand, der die Stromaufnahme begrenzt. Installation Vor der Montage die Haube von der Grundplatte abnehmen: Zum Entriegeln den Schnapphaken (siehe Bild, Pos.
  • Seite 28: Melderparallelanzeige Mpa

    Bei Unterputz-Kabelzuführung wird das Kabel durch die Öffnung unter der Anschaltplatine zugeführt. Hinweis! Die flache Seite des Prismas (siehe Installationshinweis, Seite 28, Position Y) muss in Blickrich- tung des Betrachters zeigen. 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 29 FPA-5000, FPA‑1200, BZ 500 LSN, UEZ 1000, 1 + 4 UEZ 2000 LSN, UGM 2020 Klemme Anschluss Masse Eingang blinkend (LED blinkt) Eingang statisch (LED leuchtet) 1 2 3 4 Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 30 Eingang statisch (LED leuchtet) Anschluss an Klemme 4 nur über einen Vorwiderstand, da andernfalls eine Beschädigung der LED droht. Alle aktuellen Bosch-Melder verfügen über einen internen Widerstand, der die Stromaufnahme begrenzt. Vorsicht! Beträgt die maximale Stromaufnahme des angeschalteten Melders mehr als 20 mA, kann dies zu Fehlfunktionen oder Beschädigung der Melderparallelanzeige führen.
  • Seite 31: Zubehör Für Service Und Melderprüfung

    Meldersockeln mit Feder (MS 420, FAA-MS 420-R-SP). Hinweis: Den Plastikbecher ausschließlich zusammen mit der Adapterstange verwenden. In der Adapterstange befindet sich ein Gummilager, welches die Drehbewegung beim Entfernen der Brandmelder dämpft und Beschädigungen vermeidet. Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 32 Spraydose mit 250 ml Prüfaerosol für optische Brandmelder VE = 12 Stck. Solo CO-Prüfgas Spraydose mit CO-Prüfgas für Mehrsensormelder mit C‑Teil. Inhalt: ca. 4 l komprimiertes Gas VE = 12 Stck. 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 33 CO) werden ohne den Einsatz von Spraydosen oder gefährlichen Stoffen erzeugt, sondern in Form von austauschbaren und sicheren Kapseln in das Melderprüfgerät eingesetzt. FME-TS3 Ersatzrauchkapsel Rauchkapsel für FME-TESTIFIRE Melderprüfgerät FME-TC3 Ersatz-CO-Kapsel CO-Kapsel für FME-TESTIFIRE Melderprüfgerät Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 34 Verlängerungsstangen oder der SOLO100 Teleskopstange verwendet werden. Länge: 1 m SOLO610 Transporttasche Die SOLO610 Transporttasche ist aus stabil gewebten Polyester mit einer PVC-Beschichtung hergestellt und zum Tragen oder Aufbewahren von Test- und Serviceprodukten geeignet. 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 35: Bestellübersicht

    Sachnummer MS 400 Standard-Meldersockel, für Aufputz- und Unterputz- 4.998.021.535 Kabelzuführung MS 400 B Standard-Meldersockel, für Aufputz- und Unterputz- F.01U.215.139 Kabelzuführung, mit Bosch-Logo FAA-420-SEAL Feuchtraumdichtung für MS 400 und MS 400 B F.01U.215.142 Meldersockel FAA-MSR 420 Meldersockel mit Relais F.01U.508.658 MSC 420 Zusatzsockel mit Feuchtraumdichtung, für Aufputz-...
  • Seite 36: Montagezubehör

    Solo CO-Prüfgas (400 ml, 1 Pck. = 10 Stück) 4.998.109.056 SOLO461 Prüfgerät für Wärmemelder 4.998.112.072 SOLO720 Batterie für SOLO461 Prüfgerät für Wärmemelder 4.998.147.576 FME-TESTIFIRE Melderprüfgerät für Mehrfachauslösung F.01U.143.407 FME-TS3 Ersatzrauchkapsel F.01U.143.404 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 37 Automatic Fire Detectors LSN Bestellübersicht | de improved Typennummer Bezeichnung Sachnummer FME-TC3 Ersatz-CO-Kapsel F.01U.143.405 SOLO100 Teleskopstange 4.998.112.069 SOLO101 Verlängerungsstange 4.998.112.070 SOLO610 Transporttasche 4.998.112.073 Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 38: Wartung Und Service

    Bestimmungen der DIN VDE 0833, die bezüglich der Wartungsintervalle auf Angaben des Geräteherstellers verweist. – Wartungs- und Inspektionsarbeiten sollten regelmäßig und von geschultem Fachpersonal ausgeführt werden. – BOSCH ST empfiehlt mindestens 1 x jährlich eine Funktions- und Sichtprüfung. Überprüfung Meldertyp FAP‑DO420 FAP-O FAH-T 420 FAP‑DOT420 FAP‑DOTC420...
  • Seite 39: Hinweise Für Den Service

    Die erste Ziffer der 8-stelligen Seriennummer gibt das Herstellungsjahr an, d. h. der Melder mit Seriennummer 3931859 wurde im Jahr 2003 hergestellt. Aktuelle Analogwerte Optik-Wert (Anzeige des aktuellen Verschmutzungswertes): 0 . . . 170 Inbetriebnahmewert bei einem neuen Melder Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 40: Kodierung Der Meldertypen

    Vergleich zum Auslieferungszustand angestiegen ist. Kodierung der Meldertypen Mit Ausnahme des FAP-O 420 und FAP-O 420-KKW sind alle Melder zur Identifizierung des Meldertyps mit einem Farbring um die zentrale Individual-Anzeige ausgestattet. 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 41: Prüfanweisung Für Brandmelder Lsn Improved Version

    Empfindlichkeitseinstellung der Melder kann es bis zu einer Minute dauern, bis der Melder auslöst. Es wird empfohlen, das Aerosol stoßweise zuzuführen (zum Beispiel ein kurzer Stoß mit 1 Sekunde Dauer, 30 Sekunden warten, dann 2. kurzer Stoß). Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 42: Prüfverfahren Für Fap-Dotc420 / Fap-Dot420 / Fap-Otc 420 / Fap-Ot 420

    Gleichzeitige Erzeugung von künstlichem Rauch und Termperaturerhöhung (über ein entsprechendes Mehrfach-Kriterien Testgerät, wie z.B. FME-TESTIFIRE) Gewährleistung Im Garantiefall werden defekte Melder kostenfrei ausgetauscht. Reparatur Bei einem Defekt wird der Melder komplett ausgetauscht. 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 43: Entsorgung

    Defekte Melder werden ausgetauscht und sollten entsprechend den gesetzlichen Bestimmungen entsorgt werden. Weiterführende Dokumentation Hinweis! Für Zugangsberechtigte steht im ”Bosch Sicherheitssysteme Extranet” unter http://www.boschbest.de die aktuelle Produktinformation sowie die dem Gerät beigefügte In- stallationsanleitung als PDF-Datei zum Download zur Verfügung. Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 44: Technische Daten

    IP 40/IP 43 mit Meldersockel mit Feuchtraumdichtung Farbcode 2 gelbe Ringe 2 schwarze Ringe 2 graue Ringe ∅ 99,5 x 52 mm Abmessungen ohne Sockel ∅ 120 x 63,5 mm Abmessungen mit Sockel 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 45 16 m (VdS-Richtlinien beachten) Zul. Luftgeschwindigkeit 20 m/s Zulässige Einsatztemperatur -10 °C . . . +50 °C -20 °C . . . +50 °C Zul. relative Luftfeuchtigkeit < 95% (nicht kondensierend) Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 46 7,5 m (VdS-Richtlinien beachten) beachten) Zul. Luftgeschwindigkeit 20 m/s Zulässige Einsatztemperatur -20 °C . . . +65 °C -20 °C . . . +50 °C Zul. relative Luftfeuchtigkeit < 95% (nicht kondensierend) 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 47 Gehäusematerial / -farbe ABS / weiß, ähnlich RAL 9010, matte Oberfläche Gewicht ohne Verpackung ca. 75 g Gewicht mit Verpackung ca. 115 g Sachnummer F.01U.508.813 / F.01U. F.01U.508.915 / F.01U. 508.687 508.686 Bosch Sicherheitssysteme GmbH Operation Guide 02/2013 | 8.1 | F.01U.003.448...
  • Seite 48: Anhänge

    Dual-optisch, thermisch und chemisch Europäische Norm Gleichstromlinientechnik Leuchtdiode (Light Emitting Diode) Lokales SicherheitsNetzwerk Produktinformation Polypropylene Universelle Europazentrale Universelle Gefahrenmeldezentrale Verband Deutscher Elektrotechniker e.V. VdS Schadenverhütung GmbH Optisch/Thermisch/Chemisch (Gas) Optisch/Thermisch Optisch Thermisch 02/2013 | 8.1 | F.01U.003.448 Operation Guide Bosch Sicherheitssysteme GmbH...
  • Seite 50 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2013...
