FAT 2002 RE
3.8 Schnittstellenmodule

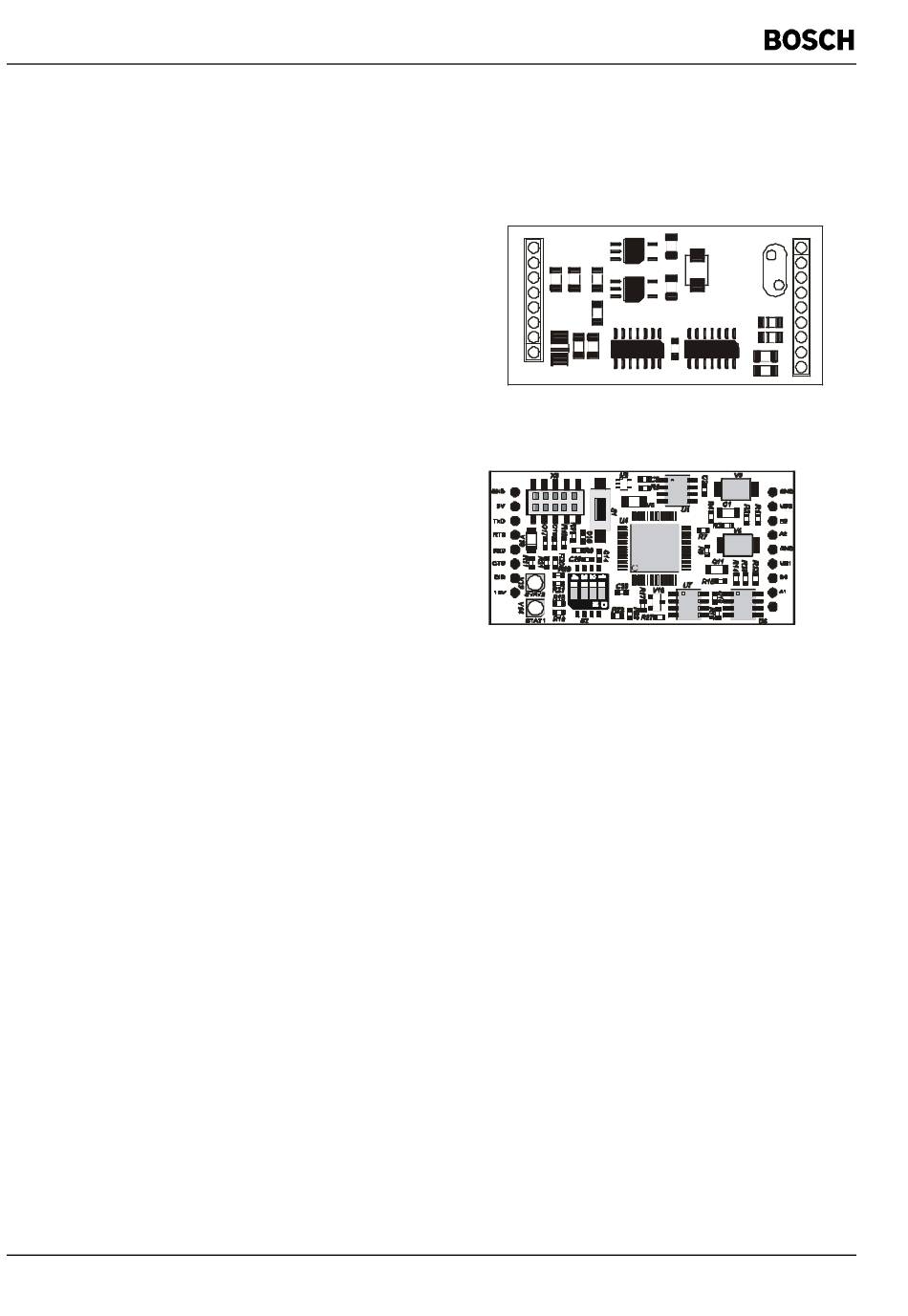

3.8.1 FAT-TTYB-Modul (Optokoppler / 20mA)
Die nichtredundante Ankopplung des FAT2002 an die BMZ erfolgt über eine TTY-Schnittstelle (z.B.
an eine SM20-Modul). Auf dem FAT ist das TTYB (Bosch-TTY) einzusetzen.
typische Spannungswerte :
Zustand 1 : +TxD = 0..1,5V
Zustand 0 : +TxD = 3,2..5V
Zustand 1 : +RxD = 3,2..5V
Zustand 0 : +RxD = 0..1,5V
Zustand 1 = Ruhezustand
Die Buchsenleiste IFO befindet sich unten, IFI liegt
oben neben dem LCD.
3.8.2 Dual485-Schnittstellen-Modul
Modul mit Controller, 2x RS485, 2 x UB
Anschlüsse je System :
A (+) RS485-Bus
B (-) RS485-Bus
+UB Betriebsspannung (10-30V DC)
GND Masse (Bezug für UB und RS485)
Diagnose-LED V13 (grün), V14 (gelb) li.unten
Das Modul stellt zwei separate Anschlüsse mit je einer Betriebsspannung (GND, UB) und einer
RS485-Schnittstelle (A, B) zur redundanten Ankopplung an den Adapter ADP-NB bereit. Auf dem
ADP-NB wird vorrangig das Modul Dual485M eingesetzt, welches über eine zusätzliche Funktion
zur Erkennung eines Unterbruchs in der Masseleitung verfügt.
Der DIL-Schalter DIL1 definiert den Einsatz des Dual485-Moduls im FAT (DIL1=ON) oder auf dem
Adapter ADP-NB (DIL1=OFF). Die Einstellung der DIL -Schalter steuert die Software des Moduls
und darf nicht verändert werden ! Das Modul auf dem ADP-NB übernimmt das Busmanagement
(RS485). Es ermittelt
Übertragungsrichtung. Der Ausfall des ADP-NB - Moduls bedeutet den Ausfall des gesamten
Systems, da in diesem Fall keine Kommunikation zur BMZ erfolgen kann !
Hinweis zur RS485 :
Zwischen den Signalleitungen A(+) und B(-) sind Differenzspannungen im 3,3V-Bereich meßbar,
wobei Leitung A in Ruhe (Signal=1) höheres Potential führt. Der Mittelwert liegt um 1,5V.
3.9 Anlaufverhalten des FAT
Mit dem Zuschalten der Versorgungsspannung sowie nach Betätigung der Reset Taste (Taster auf
der FAT-LP links oben neben der LCD-Anzeige) erfolgt der Anlauf des Systems. Die einzelnen
Phasen werden auf der LCD-Anzeige protokolliert, wenn die Taste "Test" bei Reset betätigt ist.
Nach dem erfolgreichen Ablauf aller Initialisierungsschritte leuchtet die Betriebs-LED statisch
(dauernd ein) und es erscheint in der Anzeige die Kennung für den Normalbetrieb (s Abschnitt 2.3):
Erscheint die Meldung für den Normalbetrieb und die Betriebs-LED blinkt weiter, so konnte keine
Verbindung hergestellt werden. Gleichzeitig wird eine Störungsmeldung (Schnittstellenstörung)
generiert. Dies wird erkennbar durch die blinkende Störungs-LED. Zusätzlich kann mittels der
Taste "Anzeigeebene" die Störungsmeldung abgerufen werden.
18 /
28
Feuerwehr-Anzeigetableau
-TxD = 3,2..5V
-TxD = 0..1,5V
-RxD = 0..1,5V
-RxD = 3,2..5V
den Gesamtstatus,
IFI
prüft den Ringzustand
FAT 2002 RE-Betriebsanleitung_BOSCH.doc_A2.de_22.04.2005
IFO
und steuert die
