STÜCKLISTE
Sperrholz
Holzleiste
Motor
Befestigungsbügel
Halbrundkopfschraube
Quadratlochblech
Zylinderkopfschraube
Mutter
Linsenkreuzschlitzschraube
Thermobimetall
Batteriehalter
Schaltdraht
Schiffschraube
Teelicht
D107920#2
107.920
B i m e t a l l - L ü f t e r
Stückzahl Maße( mm)
1
2
1
1
2
1
1
1
2
1
1
1
1
1
Bei den OPITEC Werkpackungen han-
delt es sich nach Fertigstellung nicht um
Artikel mit Spielzeugcharakter allgemein
handelsüblicher Art, sondern um Lehr-
und Lernmittel als Unterstützung der
Benötigtes Werkzeug:
Bleistift (Edding), Lineal
Seitenschneider
Kombizange, Flachzange
Kreuzschlitzschraubendreher
Schlitzschraubendreher
Alleskleber, Holzleim
Bezeichnung
8x120x120
Grundplatte
10x30x75
Motorbock
Ø 21
21
Motorhalter
3x16
0,5x10x150 Kontakt-, Haltebügel
M3x8
M3
2,9x9,5
ca. 100
Kontakt
Mignon
0,5/0,9x500
Kabel
Wärmequelle
Hinweis
pädagogischen Arbeit.
Teile-Nr.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
1
Werbung
Verwandte Anleitungen für Opitec Hobbyfix 107.920
Inhaltszusammenfassung für Opitec Hobbyfix 107.920
- Seite 1 107.920 B i m e t a l l - L ü f t e r Hinweis Bei den OPITEC Werkpackungen han- delt es sich nach Fertigstellung nicht um Artikel mit Spielzeugcharakter allgemein handelsüblicher Art, sondern um Lehr- und Lernmittel als Unterstützung der pädagogischen Arbeit.

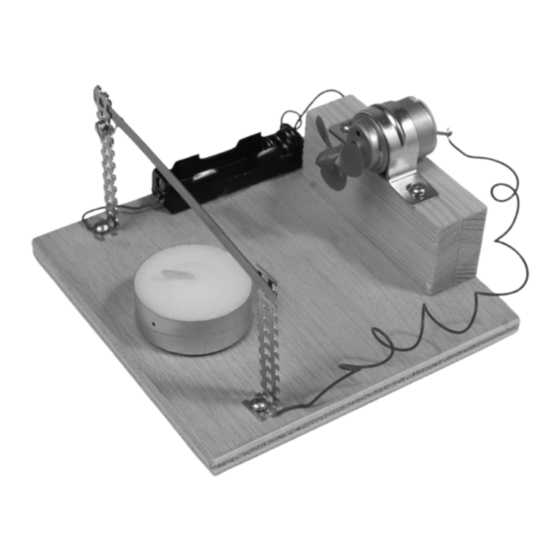

- Seite 2 BAUANLEITUNG 1. Holzleisten (2) 10 x 30 x 75 nach Abbildung deckungsgleich zusammenlei- men. 2. Motorbock (2) ausgemittelt und bündig an eine Außenkante der Grund- platte (1) leimen. 3. Motor (3) mit dem Haltebügel (4) und den zwei Schrauben (5) nach Abbildungen, ausgemittelt auf dem Motorbock befestigen.
- Seite 3 BAUANLEITUNG 8. Den Bimetallstreifen (10) zwischen den um 180° abgewinkelten Ende des lan- gen Quadratlochstreifens klemmen und mit der Zylinderkopfschraube (7) und der Mutter (8) fixieren. Hinweis: Die Beschriftung des Bimetallstreifen zeigt nach innen (zum durchgehenden Streifenstück)! 9. Batteriehalter (11) nach Abbildung mit Alleskleber auf die Grundplatte kleben. 10.
