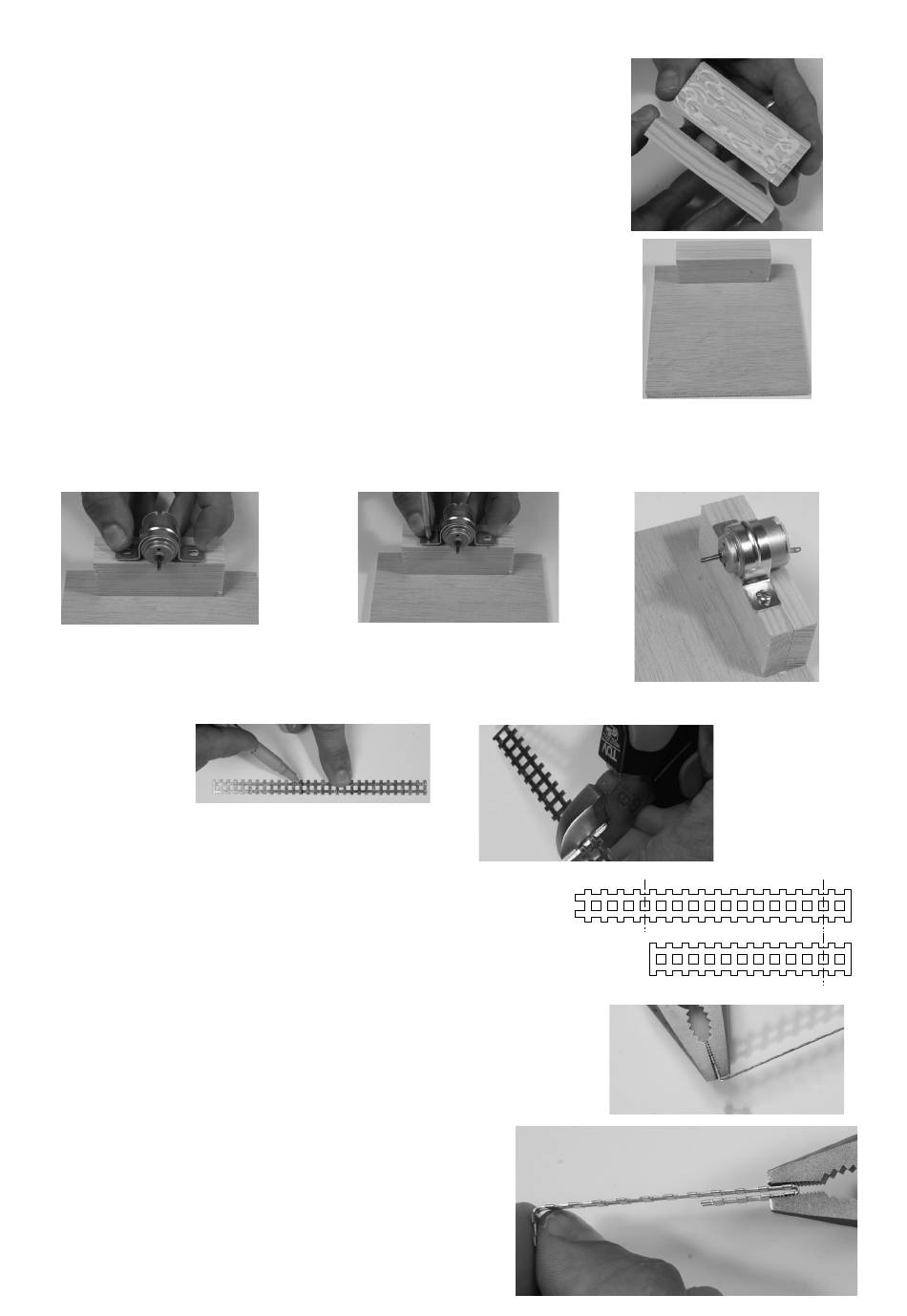

1. Holzleisten (2) 10 x 30 x 75 nach Abbildung deckungsgleich zusammenlei-
men.
2. Motorbock (2) ausgemittelt und bündig an eine Außenkante der Grund-
platte (1) leimen.
3. Motor (3) mit dem Haltebügel (4) und den zwei Schrauben (5) nach Abbildungen, ausgemittelt auf dem Motorbock
befestigen.
Hinweis:
Mit einem Vorstecher Schraubenlöcher vorstechen!
4. Vom Quadratlochblech (6) ein 12 Loch-Stück mit dem Seitenschneider abtrennen.
5. Nach Zeichnung beim 12-Loch-Streifen die Mitte der 2. Lochung
markieren.
Beim Reststück die Mitte der 2. und 13. Lochung markieren
6. Beide Streifen an der Markierung der 2. Lochung 90° mit einer Kombi-
zange abwinkeln.
7. Den großen Streifen an der Markierung der13. Lochung um
180° abwinkeln.
Hinweis:
Die Lochungen müssen nach dem Abwinkeln genau fluchten!
2
BAUANLEITUNG
2
2
1
Haltebügel
Kontaktbügel
5
2
1
3
4
5
6
D107920#1
