83250801 • 1/2010-02 • MaW
Montage- und Betriebsanleitung
Gasbrenner WM - G20/2-A / ZM-LN (W-FM 50)
9 Wartung

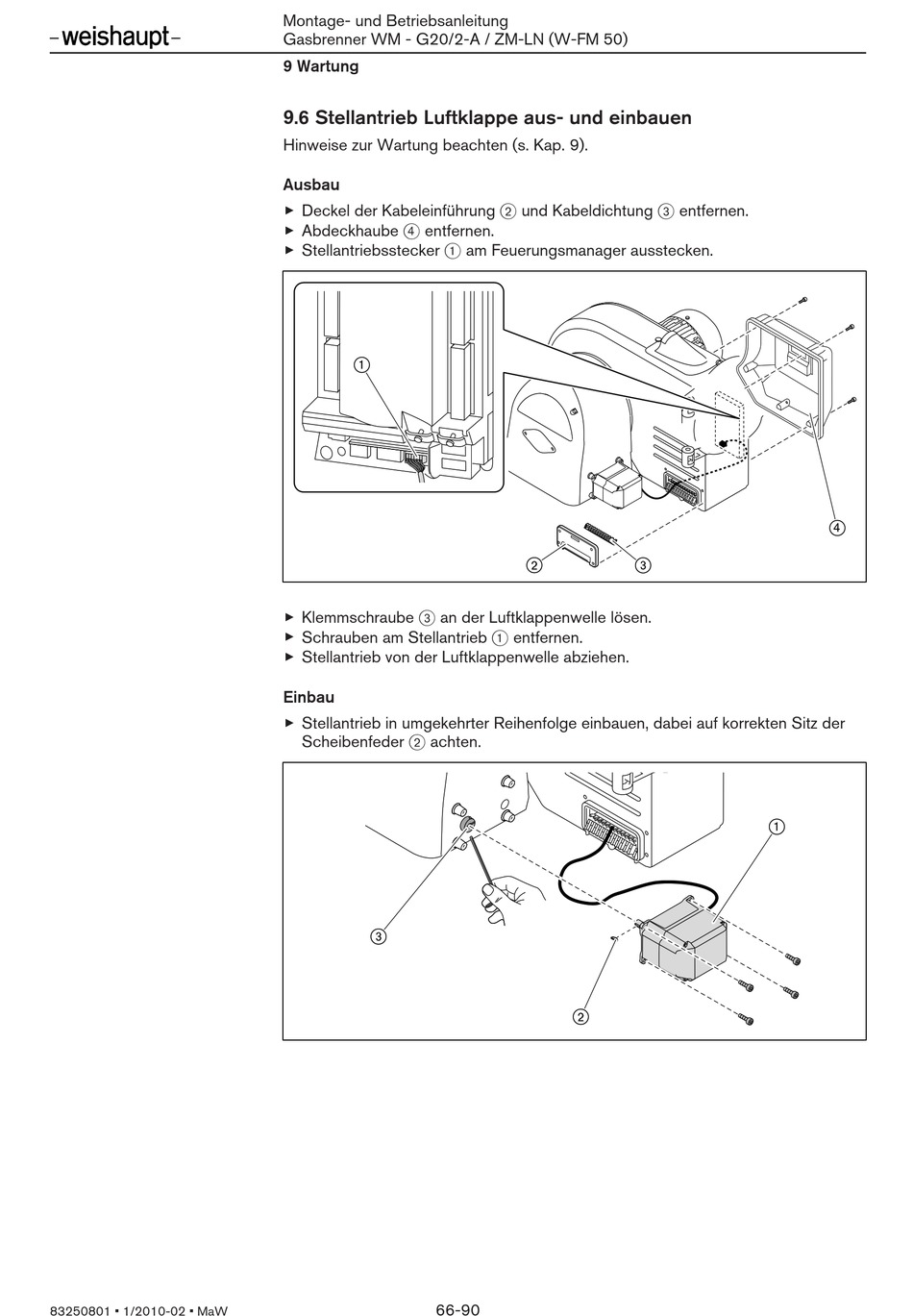

9.6 Stellantrieb Luftklappe aus- und einbauen
Hinweise zur Wartung beachten (s. Kap. 9).
Ausbau
▶
Deckel der Kabeleinführung 2 und Kabeldichtung 3 entfernen.
▶
Abdeckhaube 4 entfernen.
▶
Stellantriebsstecker 1 am Feuerungsmanager ausstecken.
▶
Klemmschraube 3 an der Luftklappenwelle lösen.
▶
Schrauben am Stellantrieb 1 entfernen.
▶
Stellantrieb von der Luftklappenwelle abziehen.
Einbau
▶
Stellantrieb in umgekehrter Reihenfolge einbauen, dabei auf korrekten Sitz der
Scheibenfeder 2 achten.
66-90
