83250801 • 1/2010-02 • MaW
Montage- und Betriebsanleitung
Gasbrenner WM - G20/2-A / ZM-LN (W-FM 50)
4 Montage

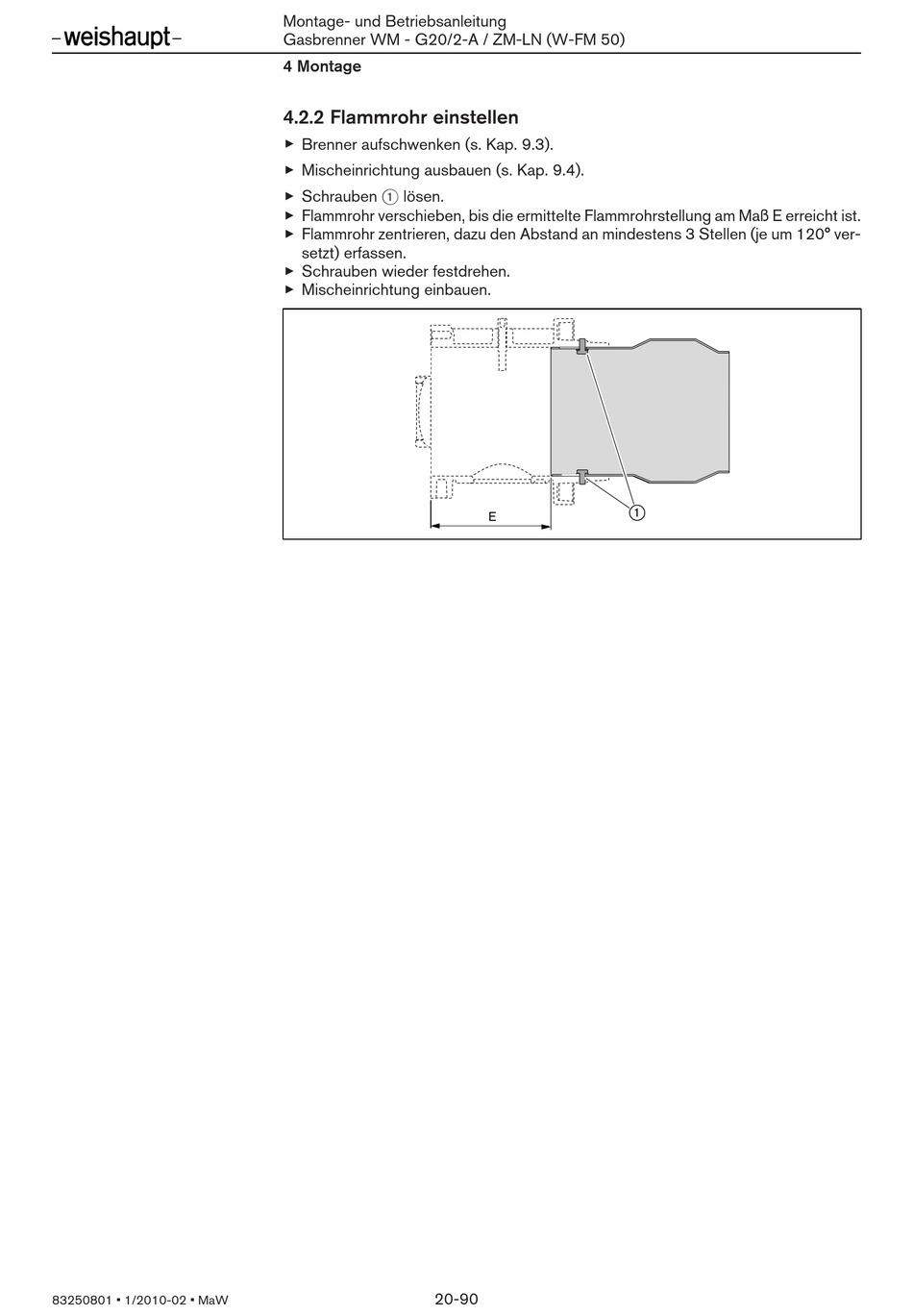

4.2.2 Flammrohr einstellen
▶
Brenner aufschwenken (s. Kap. 9.3).
▶
Mischeinrichtung ausbauen (s. Kap. 9.4).
▶
Schrauben 1 lösen.
▶
Flammrohr verschieben, bis die ermittelte Flammrohrstellung am Maß E erreicht ist.
▶
Flammrohr zentrieren, dazu den Abstand an mindestens 3 Stellen (je um 120° ver-
setzt) erfassen.
▶
Schrauben wieder festdrehen.
▶
Mischeinrichtung einbauen.
20-90
E
