83250801 • 1/2010-02 • MaW

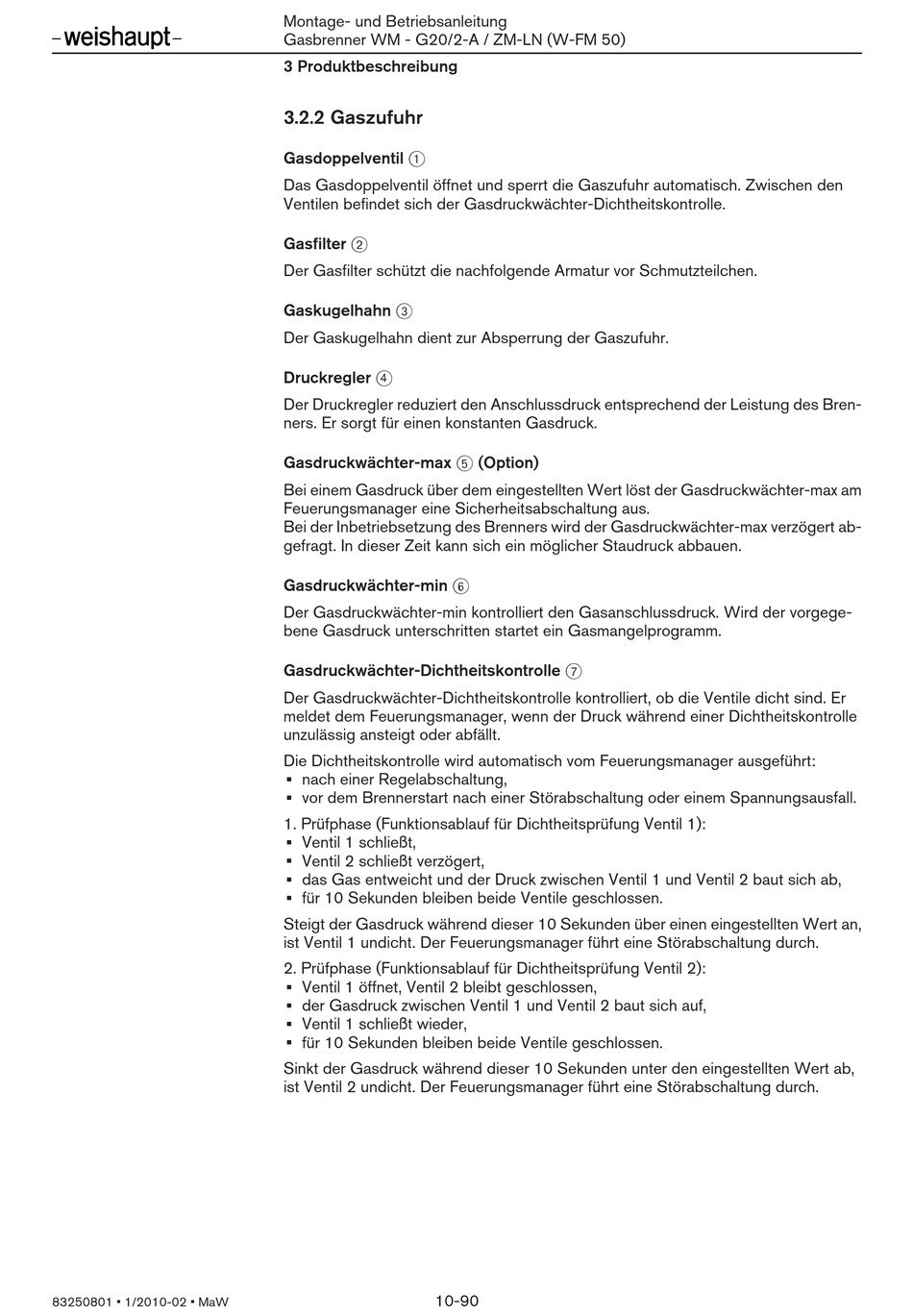

Montage- und Betriebsanleitung
Gasbrenner WM - G20/2-A / ZM-LN (W-FM 50)
3 Produktbeschreibung
3.2.2 Gaszufuhr
Gasdoppelventil 1
Das Gasdoppelventil öffnet und sperrt die Gaszufuhr automatisch. Zwischen den
Ventilen befindet sich der Gasdruckwächter-Dichtheitskontrolle.
Gasfilter 2
Der Gasfilter schützt die nachfolgende Armatur vor Schmutzteilchen.
Gaskugelhahn 3
Der Gaskugelhahn dient zur Absperrung der Gaszufuhr.
Druckregler 4
Der Druckregler reduziert den Anschlussdruck entsprechend der Leistung des Bren-
ners. Er sorgt für einen konstanten Gasdruck.
Gasdruckwächter-max 5 (Option)
Bei einem Gasdruck über dem eingestellten Wert löst der Gasdruckwächter-max am
Feuerungsmanager eine Sicherheitsabschaltung aus.
Bei der Inbetriebsetzung des Brenners wird der Gasdruckwächter-max verzögert ab-
gefragt. In dieser Zeit kann sich ein möglicher Staudruck abbauen.
Gasdruckwächter-min 6
Der Gasdruckwächter-min kontrolliert den Gasanschlussdruck. Wird der vorgege-
bene Gasdruck unterschritten startet ein Gasmangelprogramm.
Gasdruckwächter-Dichtheitskontrolle 7
Der Gasdruckwächter-Dichtheitskontrolle kontrolliert, ob die Ventile dicht sind. Er
meldet dem Feuerungsmanager, wenn der Druck während einer Dichtheitskontrolle
unzulässig ansteigt oder abfällt.
Die Dichtheitskontrolle wird automatisch vom Feuerungsmanager ausgeführt:
▪
nach einer Regelabschaltung,
▪
vor dem Brennerstart nach einer Störabschaltung oder einem Spannungsausfall.
1. Prüfphase (Funktionsablauf für Dichtheitsprüfung Ventil 1):
▪
Ventil 1 schließt,
▪
Ventil 2 schließt verzögert,
▪
das Gas entweicht und der Druck zwischen Ventil 1 und Ventil 2 baut sich ab,
▪
für 10 Sekunden bleiben beide Ventile geschlossen.
Steigt der Gasdruck während dieser 10 Sekunden über einen eingestellten Wert an,
ist Ventil 1 undicht. Der Feuerungsmanager führt eine Störabschaltung durch.
2. Prüfphase (Funktionsablauf für Dichtheitsprüfung Ventil 2):
▪
Ventil 1 öffnet, Ventil 2 bleibt geschlossen,
▪
der Gasdruck zwischen Ventil 1 und Ventil 2 baut sich auf,
▪
Ventil 1 schließt wieder,
▪
für 10 Sekunden bleiben beide Ventile geschlossen.
Sinkt der Gasdruck während dieser 10 Sekunden unter den eingestellten Wert ab,
ist Ventil 2 undicht. Der Feuerungsmanager führt eine Störabschaltung durch.
10-90
