In-Home-Bus: Video

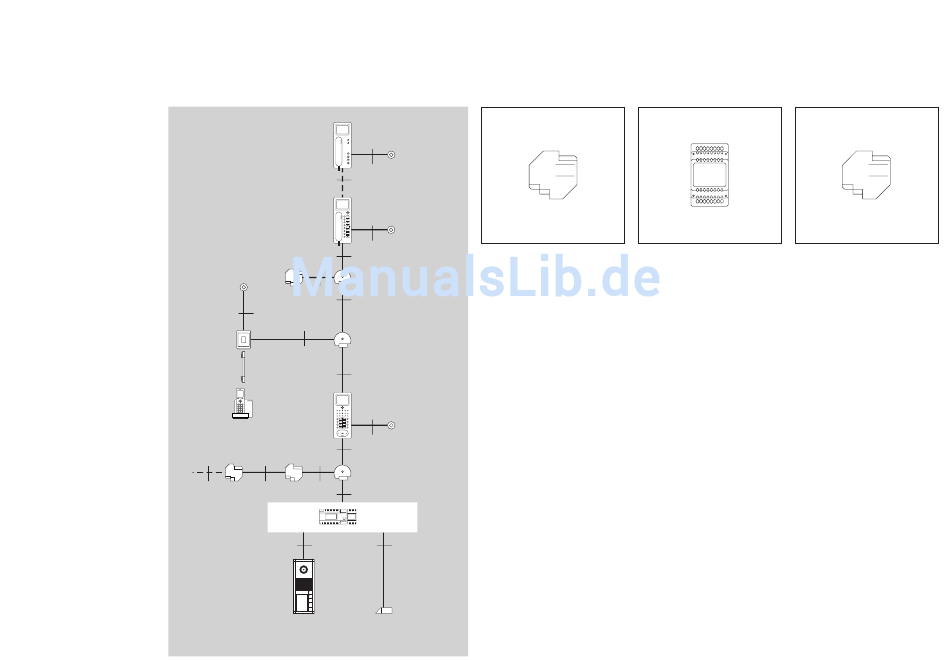

Schalt- und Steuerfunktionen am In-Home-Bus
Mit den Schalt- und Steuer-
komponenten können an
jedem beliebigen Punkt am
In-Home-Bus, Funktionen
ausgeführt bzw. Meldungen
empfangen werden.
Meldungen über das Bus-Ein-
gangs-Modul BEM 650-...
können außerdem Funktionen
auf den In-Home-Bus auslösen.
So kann z. B. ein BTC/
BFC 850-... ein BSE 650-...
ansteuern und erhält auch
gleichzeitig die Rückmeldung
des Status. Am In-Home-Bus:
Video müssen die Schalt- und
Steuerkomponenten wie Ge-
räte ohne Video ausgekoppelt
werden.
Weitere Geräte werden dann
durchgeschleift.
Legende
ERT = Etagenruftaste
Tö = Türöffner 12 V AC,
mindestens 20 Ohm verwenden
(z. B. TÖ 615-...).
BTSV 850-...
2
2
BTCV 850-...
2
2
BEM 650-...
BAA 650-...
2
ERT
2
2
UAE 8 (8)
2
BVVU 650-...
2
BFCV 850-...
S 851-...
2
2
BSE 650-...
BEM 650-...
BAA 650-...
2
2
2
2
BVNG 650-...
TR 603-...
4
2
Türstation
Tö
ERT
ERT
BSE 650-01
Bus-Schalt-Einheit mit bista-
bilen Relais, geeignet für den
Einbau in 70er-Dose.
Ansteuerbar über BEM, über
die programmierbaren Tasten
der Systemteilnehmer oder
parallel zu einer Türruftaste.
Kontaktart: Umschalter
max. 250 V AC, 6 A
Schaltzeit: 0,4 Sek. bis
19 Min. 59 Sek. einstellbar
bzw. Ein-/Ausschalten
ERT
Schutzart: IP 20
Umgebungstemperatur:
0 °C bis +40 °C
Abmessungen (mm) ø x H:
51 x 23
BSM 650-02
BEM 650-01
Bus-Schalt-Modul im Schaltta-
Bus-Eingangs-Modul, zum
felgehäuse mit 4 integrierten
Einbau in 70er-Dose mit einem
Relais, jedes mit einem potenti-
Eingang zum Auslösen von
alfreien Arbeitskontakt.
Schaltfunktionen bzw. Ab-
Programmierte Funktionen
setzen von Meldungen am
ansteuerbar über die program-
In-Home-Bus.
mierbaren Tasten der System-
Ansteuerung über potential-
teilnehmer oder parallel zu
freien Kontakt oder 4–30 V DC,
einer Türruftaste zur Ansteue-
10 mA möglich.
rung eines externen Signalge-
Schutzart: IP 20
rätes.
Umgebungstemperatur:
Betriebsspannung: 12 V AC
0 °C bis +40 °C
Betriebsstrom: max. 240 mA
Abmessungen (mm) ø x H:
Kontaktart: 4 Schließer
51 x 23
max. 24 V, 2 A
Schaltzeit: 1 bis 10 Sek. ein-
stellbar
Teilungseinheit (TE): 3
Abmessungen (mm) B x H x T:
53,5 x 89 x 60
21
