In-Home-Bus: Video
Reichweite
Kamerazweig
Unter Kamerazweig verste-
hen wir den Bereich, in dem
die Türstationen mit Video
angeschlossen sind. Türstatio-
nen ohne Video müssen über
BAA 650-... angeschlossen
werden.
Monitorzweig
Unter Monitorzweig verstehen
wir den Bereich, in dem die
Innengeräte mit Farbdisplay
angeschlossen sind.
Durchschleifen
Im Monitorzweig kann vom
Bus-Innengerät mit Farbdisplay
zum nächsten durchgeschleift
werden. Sollen Teilnehmer
ohne Video angeschlossen
werden, wird eine Bus-Au-
dio-Auskopplung BAA 650-...
erforderlich.
Weitere Audio- oder Steuer-
komponenten werden danach
ebenso weiter durchgeschleift.

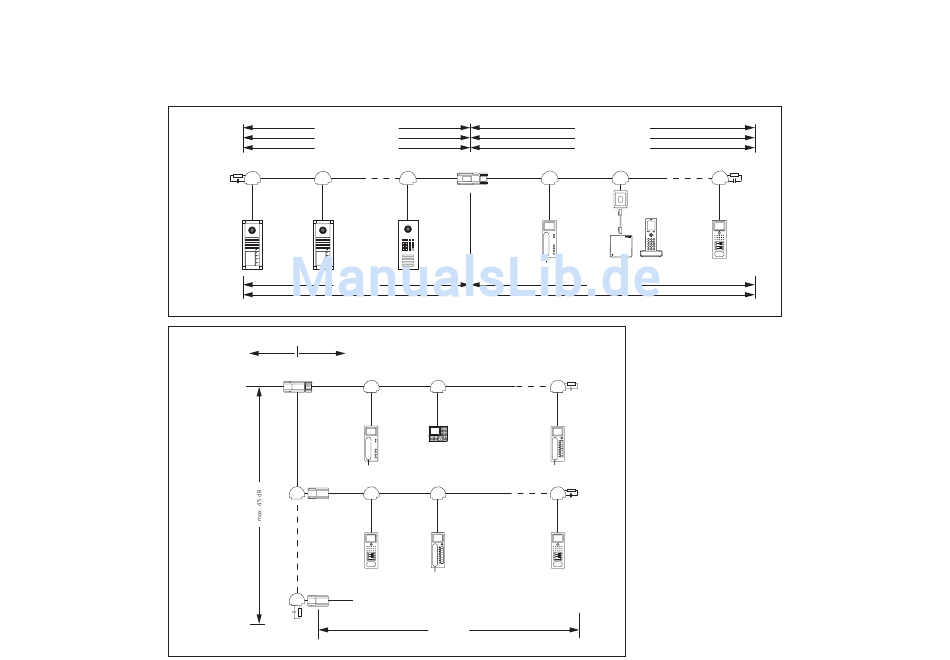

Kamerazweig
max. 150 m
mit J-Y(St)Y
mit YR max. 100 m
BVVU 650-... BVVU 650-...
Eingang 2 Eingang X
BCMC 650-...
BTLM 650-...
BTM 650-...
mit ZBVNG max. 45 dB
ohne ZBVNG
Kamerazweig Monitorzweig
TR, BVNG,
ZBVNG, ZBVG 650-... BVVU 650-...
BTSV 850-...
BVNG 650-...
ZBVNG 650-...
BVVU 650-...
BVVU 650-...
BFCV 850-...
BVNG 650-...
ZBVNG 650-...
BVVU 650-...
TR, BVNG,
BVVU 650-... BVVU 650-...
ZBVNG 650-...
BTSV 850-...
max. 45 dB
BVVU 650-... BVVU 650-...
VIB 150-... BTSV 850-...
BVVU 650-... BVVU 650-...
BTCV 850-... BFCV 850-...
max. 55 dB
Monitorzweig
max. 150 m
max. 100 m
BVVU 650-... BVVU 650-...
S 851-... BFCV 850-...
max. 55 dB
