In-Home-Bus: Audio
Reichweite und Systemgrenzen
Mehrstrangsystem
• Im Mehrstrangsystem werden
mehrere Einstrangsysteme von
BNG 650-... zu BNG 650-...
miteinander verbunden
• Bis zu 15 Stränge möglich
• Maximal 300 m zwischen den
entferntesten Bus-Netzgeräten
• Entfernung vom BNG 650-...
zum entferntesten Teilnehmer
max. 300 m
• Max. 50 m zwischen Bus-In-
nengerät und Etagenruftaste
ERT
• Gesamt verlegtes Leitungs-
material innerhalb eines Stran-
ges max. 1500 m
• Maximalausbau 465 Teilneh-
mer an max. 15 Strängen
• Für jeden Strang ist ein
BNG 650-... erforderlich.
• In Mehrstranganlagen wird
immer ein Zubehör-Bus-Versor-
gungs-Gerät ZBVG 650-... 1x
benötigt.
• Je Strang steht ein Sprech-
weg zur Verfügung.

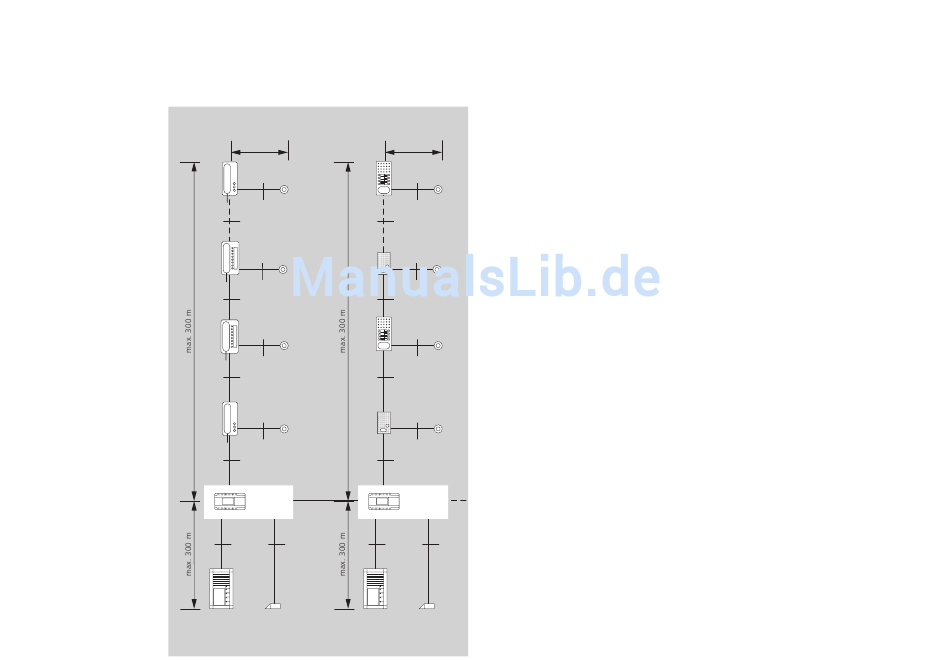

Im Mehrstrangsystem
• Max. 15 Stränge
• Max. 15 Sprechwege
• Max. 31 Teilnehmer je Strang
• Max. 465 Teilnehmer an max.
15 Strängen
max. 50 m
BTS 850-...
ERT
2
2
BTC 850-...
ERT
2
2
BTC 850-...
ERT
2
2
BTS 850-...
ERT
2
2
BNG 650-...
4 2 4
Türstation Tö Türstation
max. 50 m
BFC 850-...
ERT
2
2
AIB 150-...
ERT
2
2
BFC 850-...
ERT
2
2
AIB 150-...
ERT
2
2
BNG 650-...
ZBVG 650-...
2
Tö
9
