6. Montage

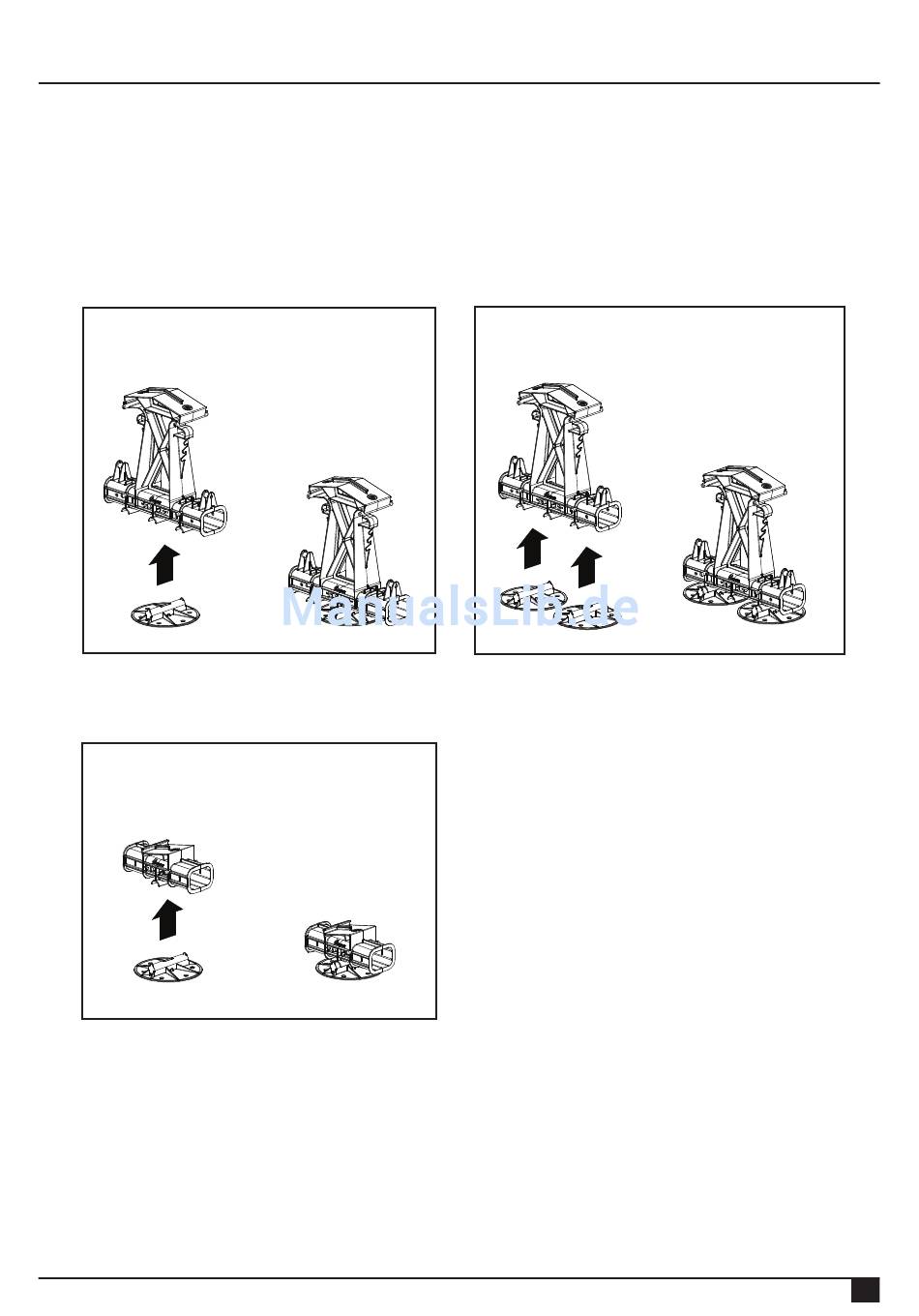

6.1 Montage der Dachstütze an Basiselementen
Standardmäßig wird das hohe Basiselement auf eine Dachstütze gesetzt.
1. Befestigen Sie die Dachstütze mithilfe einer Klickverbindung am hohen Basiselement. Verwenden Sie dafür die mittlere
Klickverbindung an der Unterseite des hohen Basiselements. Optional: Wenn Ballast verwendet wird, müssen zwei
Dachstützen unter dem hohen Basiselement befestigt werden. Verwenden Sie hierfür die zwei Klickverbindungen in der
Mitte (1A).
2. Befestigen Sie die Dachstütze mithilfe einer Klickverbindung am niedrigen Basiselement.
1.
1A. Situation bei Ballast
KLICK!
KLICK!
2.
KLICK!
Rev. 30.11.17
MONTAGEANLEITUNG FLATFIX FUSION-MONTAGESYSTEM FÜR FLACHDÄCHER
07
