6.7 Montage von Kabelclips und Kabeln

Im Lieferumfang sind Kabelclips enthalten, damit die Kabel der Solarmodule gut durch das System geführt werden
können. Außerdem besitzen die hohen Basiselemente Aussparungen, um die Kabel durchführen zu können. Dadurch wird
verhindert, dass die Kabel auf dem (nassen) Dach liegen. Gehen Sie bei der Montage wie folgt vor:

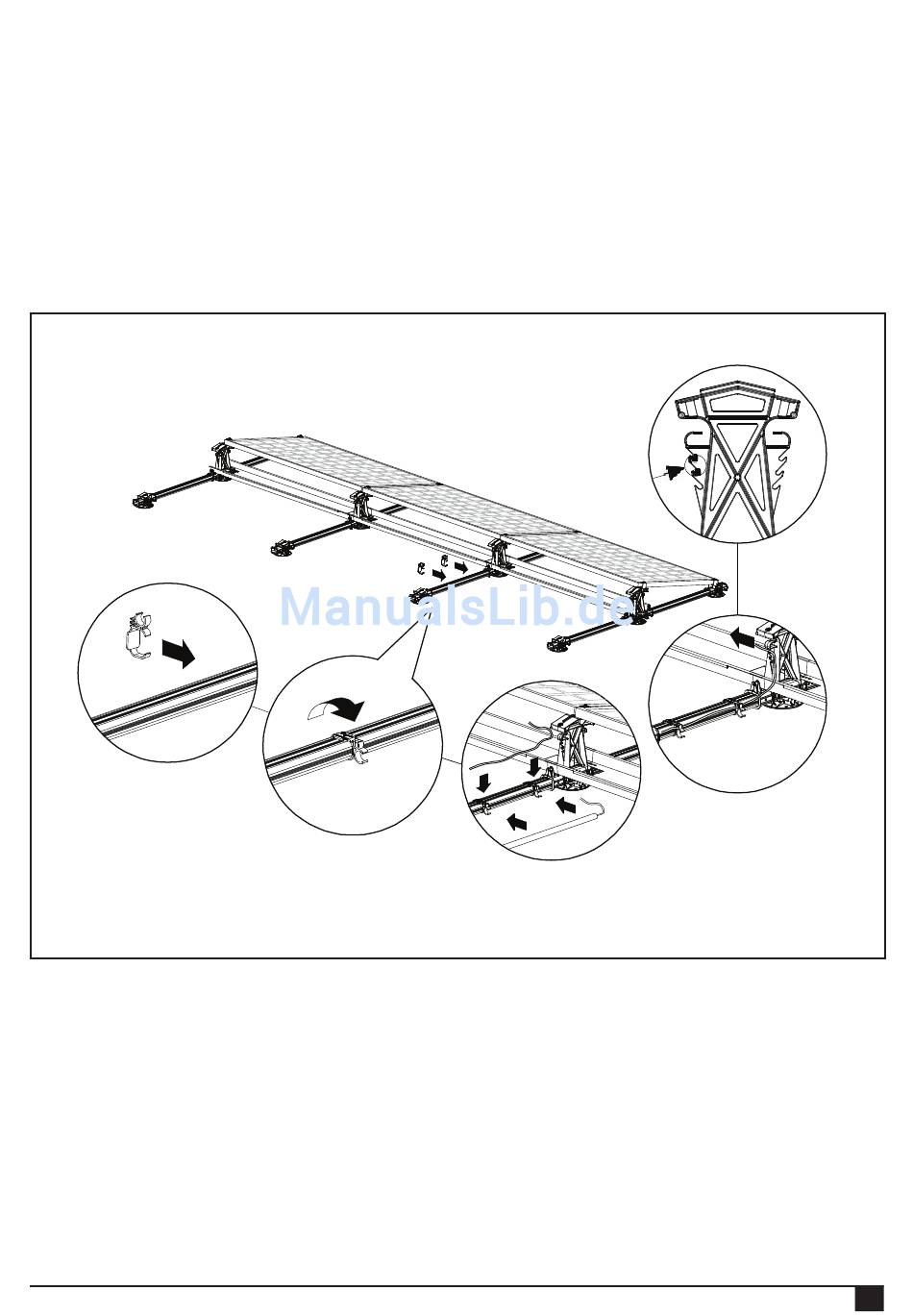

1. Platzieren Sie die Kabelclips an der schmalen Seite der Basisprofile.
2. Drehen Sie die Kabelclips, bis diese auf der breiten Seite der Basisprofile festgeklemmt sind.
3. Befestigen Sie die Kabel in den Kabelclips. Die Kabelclips sind auch für die Befestigung eines Rohrs mit 25 mm
Durchmesser geeignet.
4. Führen Sie das Ende des Kabels durch eine der Kabelführungen des hohen Basiselements.
5. Die Stecker des Solarmoduls können am hohen Basiselement in der Kabelführung befestigt werden.
5
1
Klick!
4
2
Ø25mm
3
