6.6 Montage der übrigen Solarmodule

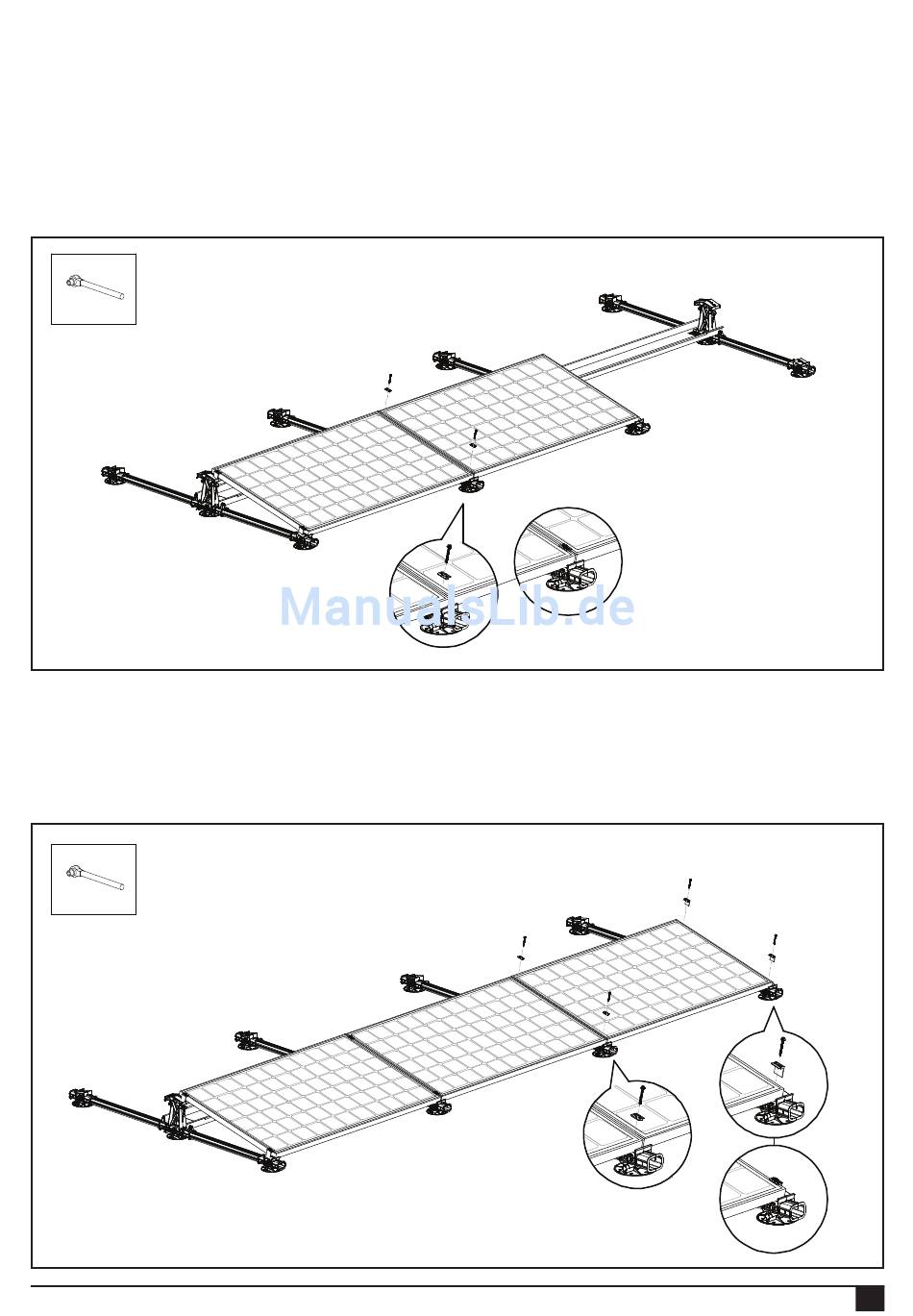

Platzieren Sie das zweite Solarmodul so auf den Basiselementen, dass es sich zwischen den erhabenen Nasen befindet.
Schrauben Sie anschließend die Montageschraube mit einer Modulklemmplatte in den Montagelöchern der Basiselemente
fest. Achten Sie darauf, dass die Solarmodule gerade liegen, bevor Sie die Schraube festziehen!
ACHTUNG! Das Anzugsmoment für die Schraubverbindungen beträgt 4,5 Nm. Achtung! Die Montageschrauben im
Basiselement dürfen nicht zu fest angezogen werden. Wiederholen Sie diese Schritte für die restlichen, dazwischen
befindlichen Module.
Platzieren Sie das letzte Solarmodul der Reihe so auf den Basiselementen, dass es sich zwischen den erhabenen Nasen
befindet. Schrauben Sie anschließend die Montageschraube mit einer Modulklemmplatte in den Montagelöchern der
Basiselemente fest. Schrauben Sie die beiden Endklemmen mit der Montageschraube im Montageloch fest. Achten Sie
darauf, dass die Solarmodule gerade liegen, bevor Sie die Schraube festziehen!
ACHTUNG! Das Anzugsmoment für die Schraubverbindungen beträgt 4,5 Nm. Achtung! Die Montageschrauben im
Basiselement dürfen nicht zu fest angezogen werden.
