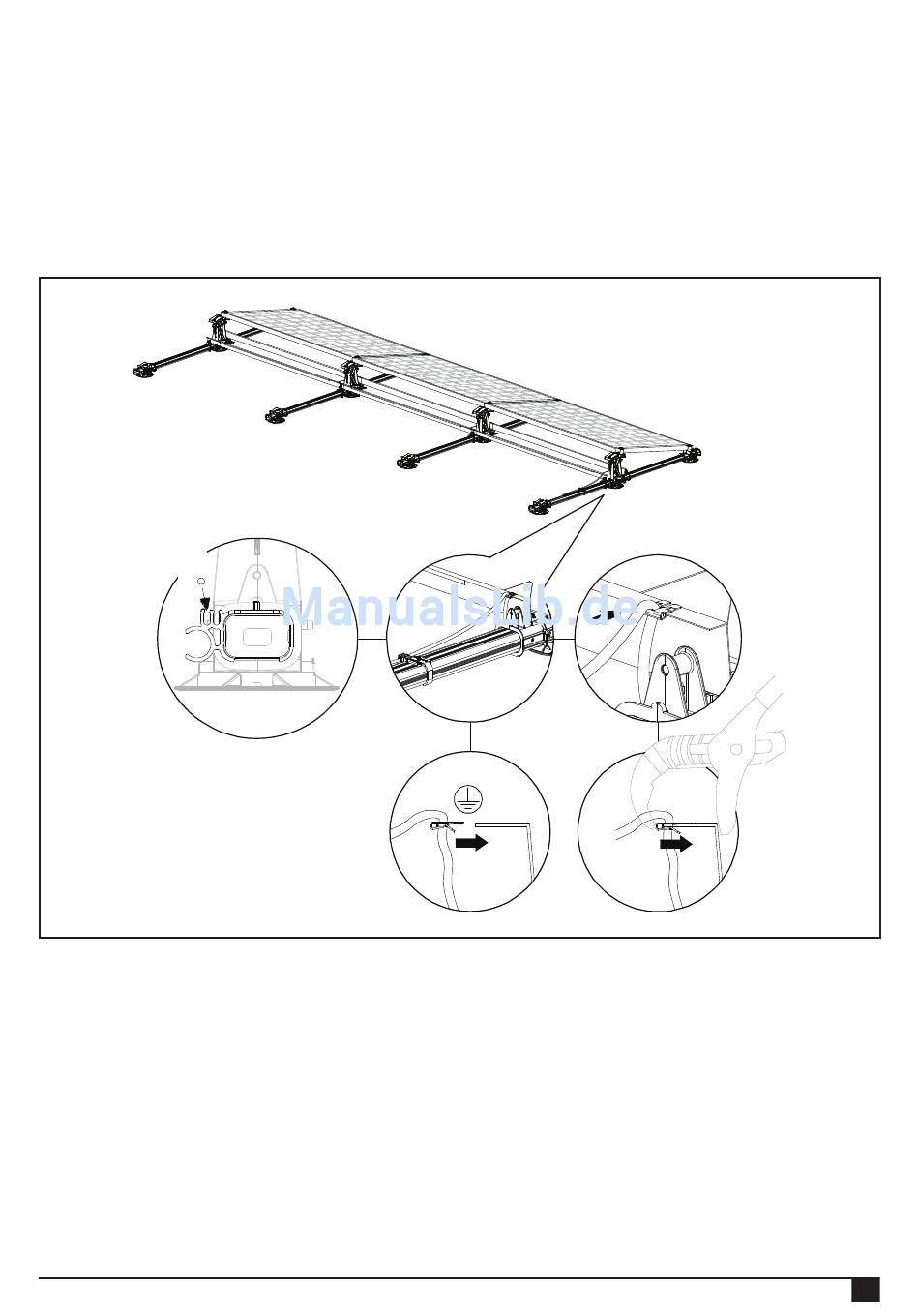

6.9 Erdung der Ballasthalter (optional)
Die Ballasthalter können problemlos auf dieselbe Weise geerdet werden wie die Reihen.
Die Erdungsklemmen werden auf die Ballasthalter gedrückt. Die Verzahnung der Erdungsklemmen greift in den
Ballasthalter und ermöglicht dadurch eine solide und dauerhafte Verbindung.
Das Erdungskabel zum Erden der Reihen kann auch zum Erden des Ballasthalters verwendet werden.
Befestigen Sie eine Erdungsklemme an jedem ersten und letzten Ballasthalter einer Reihe, um alle Reihen einzeln zu
erden.
0,24in
2
6mm
2
Rev. 30.11.17
