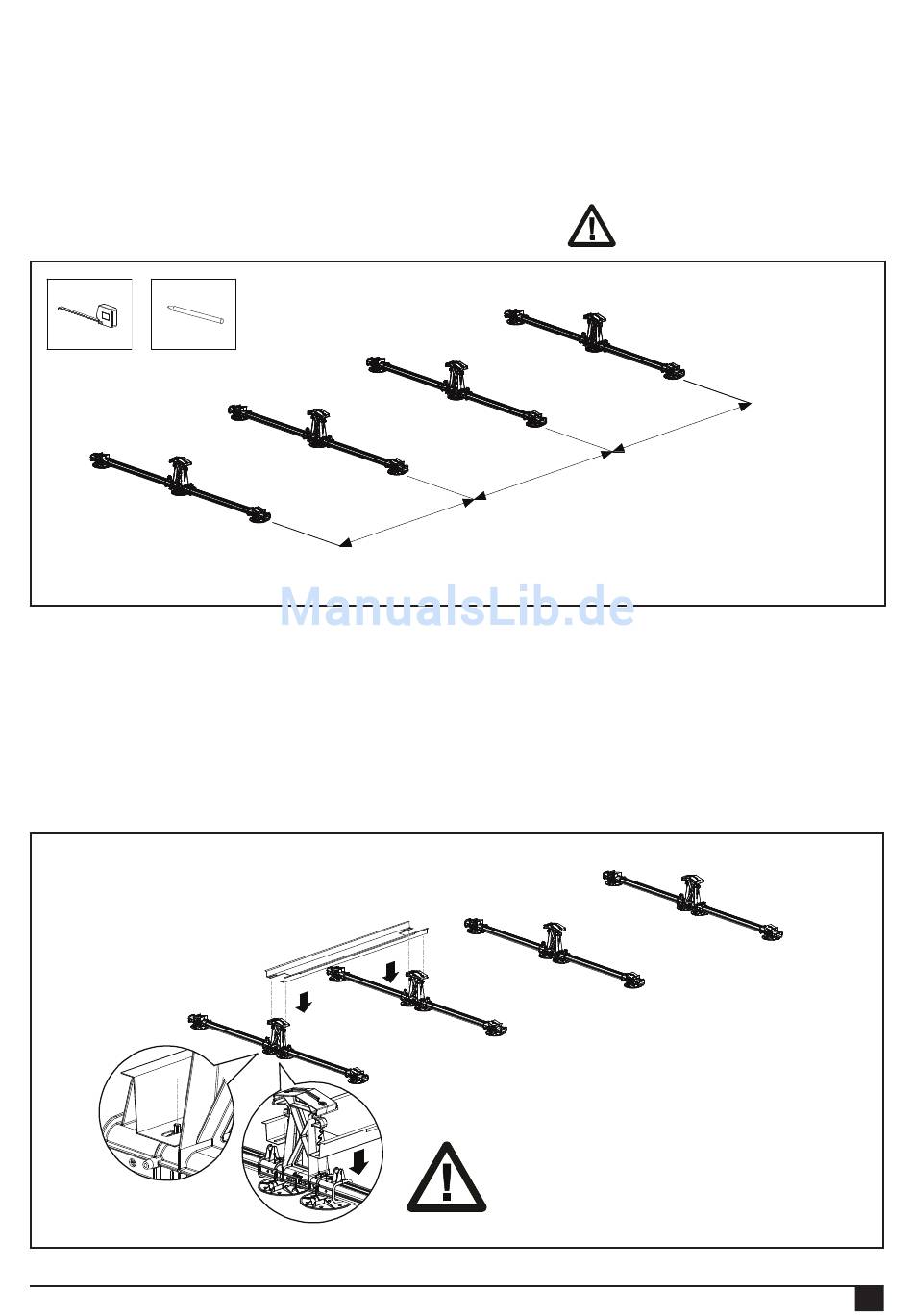

6.3 Positionierung von FlatFix Fusion-Segmenten

Anhand der Platzierung der Solarmodule auf dem Dach können Sie die Position der FlatFix Fusion-Segmente bestimmen.
Verteilen Sie die FlatFix Fusion-Segmente gleichmäßig in der Linie, wo die Solarmodule stehen sollen. Die FlatFix Fusion-
Segmente dürfen max. 2 m (Mitte zu Mitte) voneinander entfernt aufgestellt werden. Sie können den Abstand mit dem
Kalkulator berechnen.
Markieren Sie auf dem Dach mit Stift oder Kreide die Stelle, an der die FlatFix Fusion-Segmente aufgestellt werden sollen.
Sorgen Sie dafür, dass die FlatFix Fusion-Segmente miteinander bündig sind.
Abmessung Solarmodul
Abmessung Solarmodul
Abmessung Solarmodul

6.4 Montage von Ballasthaltern

Mithilfe des Kalkulators werden die Ballastpositionen bestimmt. Platzieren Sie die Ballasthalter an den vom Kalkulator
angegebenen Stellen. ACHTUNG! Achten Sie darauf, dass die hohen Basiselemente bei den Ballasthaltern immer mit zwei
Dachstützen unterstützt werden!
Stecken Sie den ersten Ballasthalter schräg ein, und platzieren Sie ihn so zwischen den FlatFix Fusion-Segmenten, dass
sich die Langlöcher des Ballasthalters über den erhabenen Nasen des hohen Basiselements befinden.
Achten Sie darauf, dass die FlatFix Fusion-Segmente wegen der Ausrichtung der Solarmodule gerade nebeneinander
stehen!
