6.2 Erdung und Montage des Basisprofils an Basiselementen

Erdung der Basisprofile (optional)

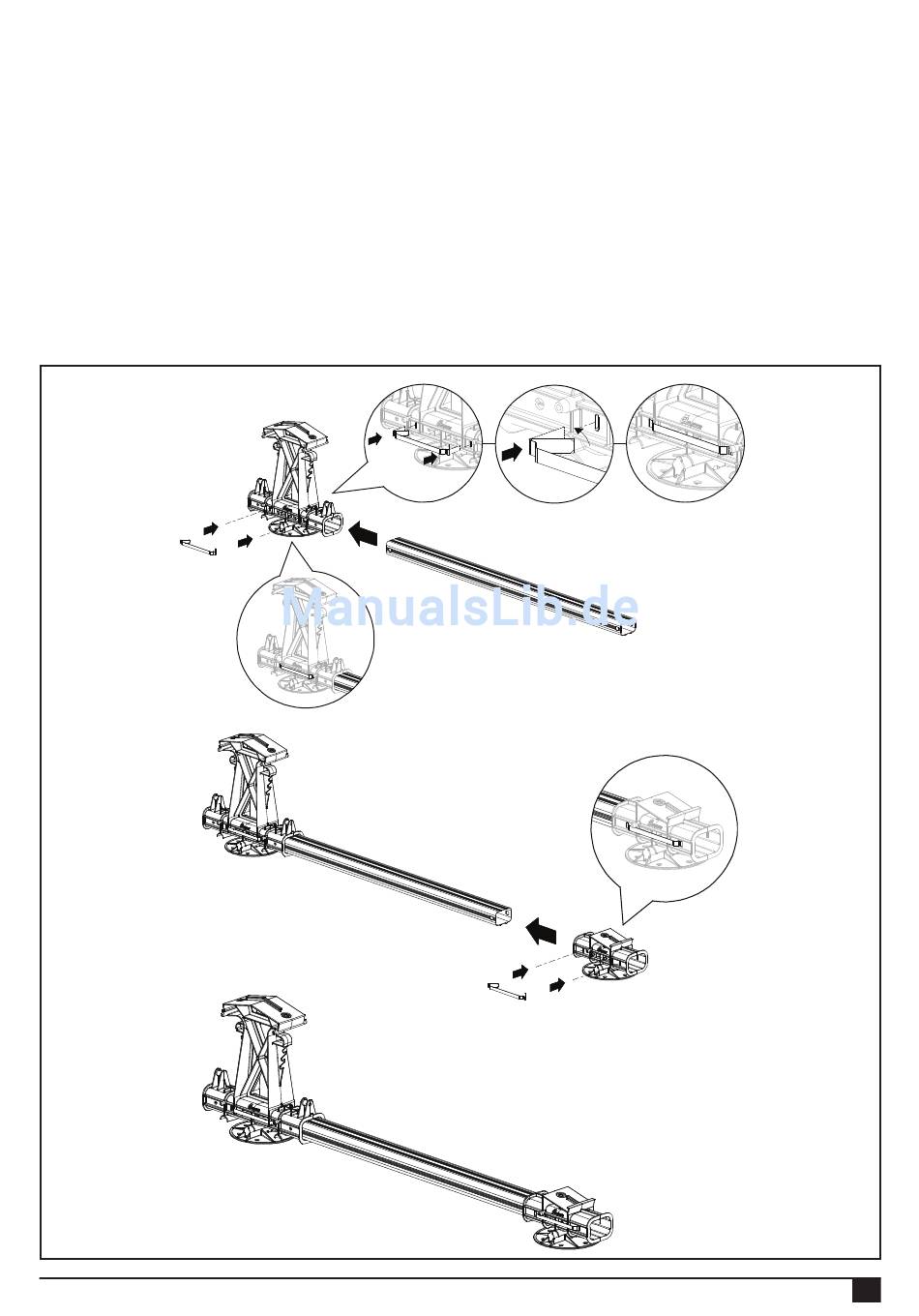

1. Befestigen Sie die Erdungsfeder an den entsprechenden Aufnahmen des hohen Basiselements, bevor das Basisprofil in
das hohe Basiselement geklickt wird. Die Verwendung von 1 Erdungsfeder entspricht einer Verbindungsfläche von 3 mm².
Zwei Erdungsfedern (eine Feder an jeder Seite des Basiselements) entspricht einer Verbindungsfläche von 6 mm². Die
Verzahnung auf der Erdungsfeder greift in die Basisprofile und garantiert eine stabile und dauerhafte Verbindung.
2. Stellen Sie das hohe Basiselement (inkl. Dachstütze) aufrecht hin, und schieben Sie das Ende des Basisprofils (Länge
94 cm) in die Öffnung des hohen Basiselements, bis Sie ein Klickgeräusch hören.
3. Befestigen Sie die Erdungsfeder in den entsprechenden Aufnahmen des niedrigen Basiselements, bevor das Basisprofil
in das niedrige Basiselement geklickt wird.
4. Schieben Sie das niedrige Basiselement (inkl. Dachstütze) auf das andere Ende des Basisprofils, bis Sie ein
Klickgeräusch hören.
5. Eine Seite des FlatFix Fusion-Segments ist fertig.
1.
2. KLICK!
4.
KLICK!
5. 3.
Rev. 30.11.17 MONTAGEANLEITUNG FLATFIX FUSION-MONTAGESYSTEM FÜR FLACHDÄCHER
