6.8 Erdung mehrerer Reihen (optional)

Wenn die Photovoltaikanlage aus mehreren Reihen besteht, können diese Reihen problemlos mit einem mehradrigen
Kabel von 6 mm und speziellen Erdungsklemmen geerdet werden. Die Erdungsklemmen sorgen für eine gute und
2
dauerhafte Verbindung zwischen dem mehradrigen Kabel und dem Solarmodul.

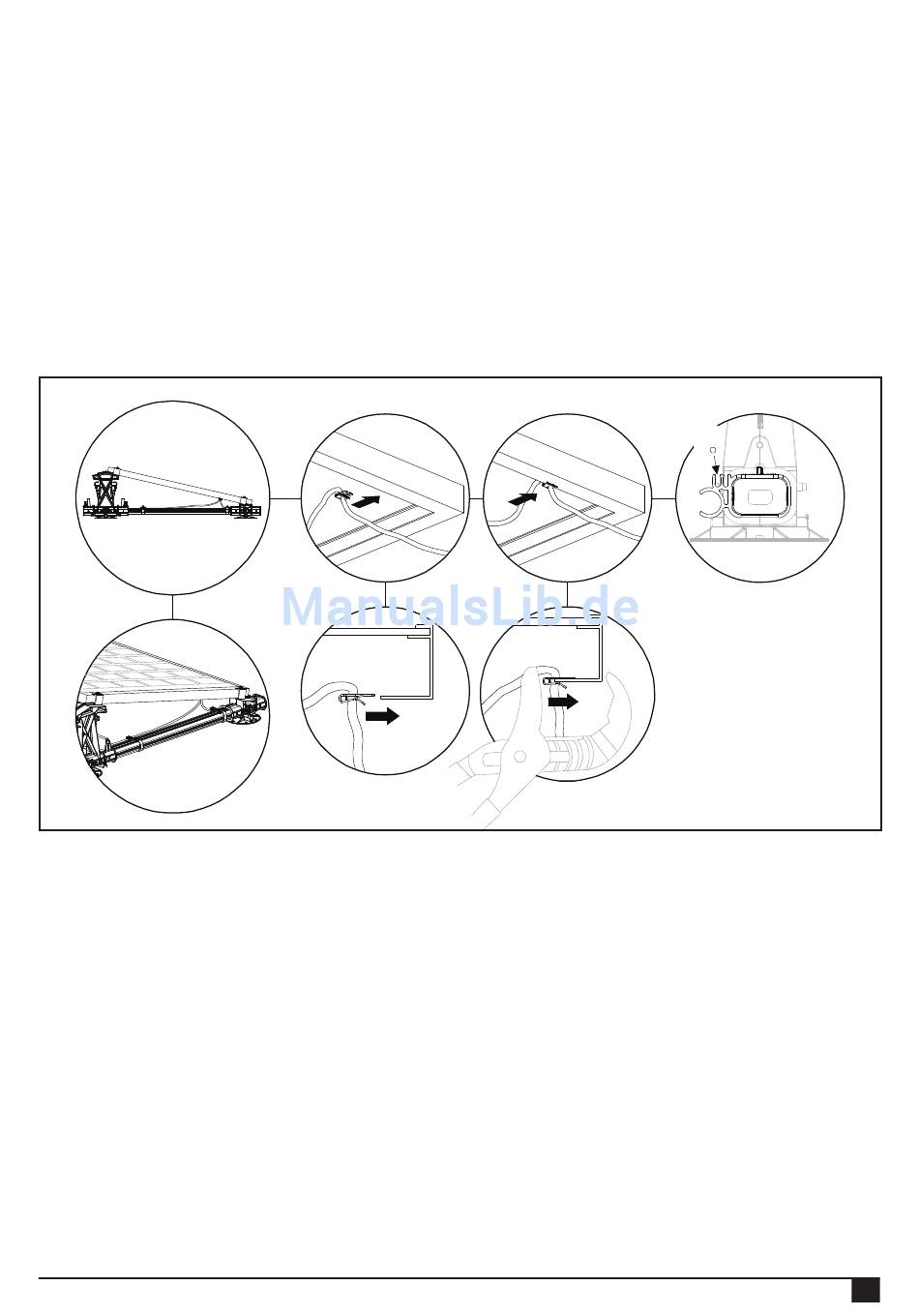

1. Befestigen Sie das mehradrige Kabel an einer Seite der Anlage. Das mehradrige Kabel kann leicht in den FlatFix
Fusion-Kabelclip geklemmt werden. Um das mehradrige Kabel am Solarmodul anzuschließen, muss eine Schlaufe zum
Solarmodul hergestellt werden.
2. Schließen Sie das mehradrige Kabel mithilfe der Erdungsklemme an das Solarmodul an. Stecken Sie das mehradrige
Kabel in die Erdungsklemme und befestigen Sie die Erdungsklemme gut mit einer Zange am Solarmodul. Bringen Sie an
jedem ersten Solarmodul einer Reihe eine Erdungsklemme an.
Wenn bei den FlatFix Fusion-Basiselementen Erdungsringe Verwendung finden, werden die übrigen Solarmodule in
derselben Reihe automatisch geerdet.
1.
Rev. 30.11.17 MONTAGEANLEITUNG FLATFIX FUSION-MONTAGESYSTEM FÜR FLACHDÄCHER
2.
0,24in
2
6mm
2
15
