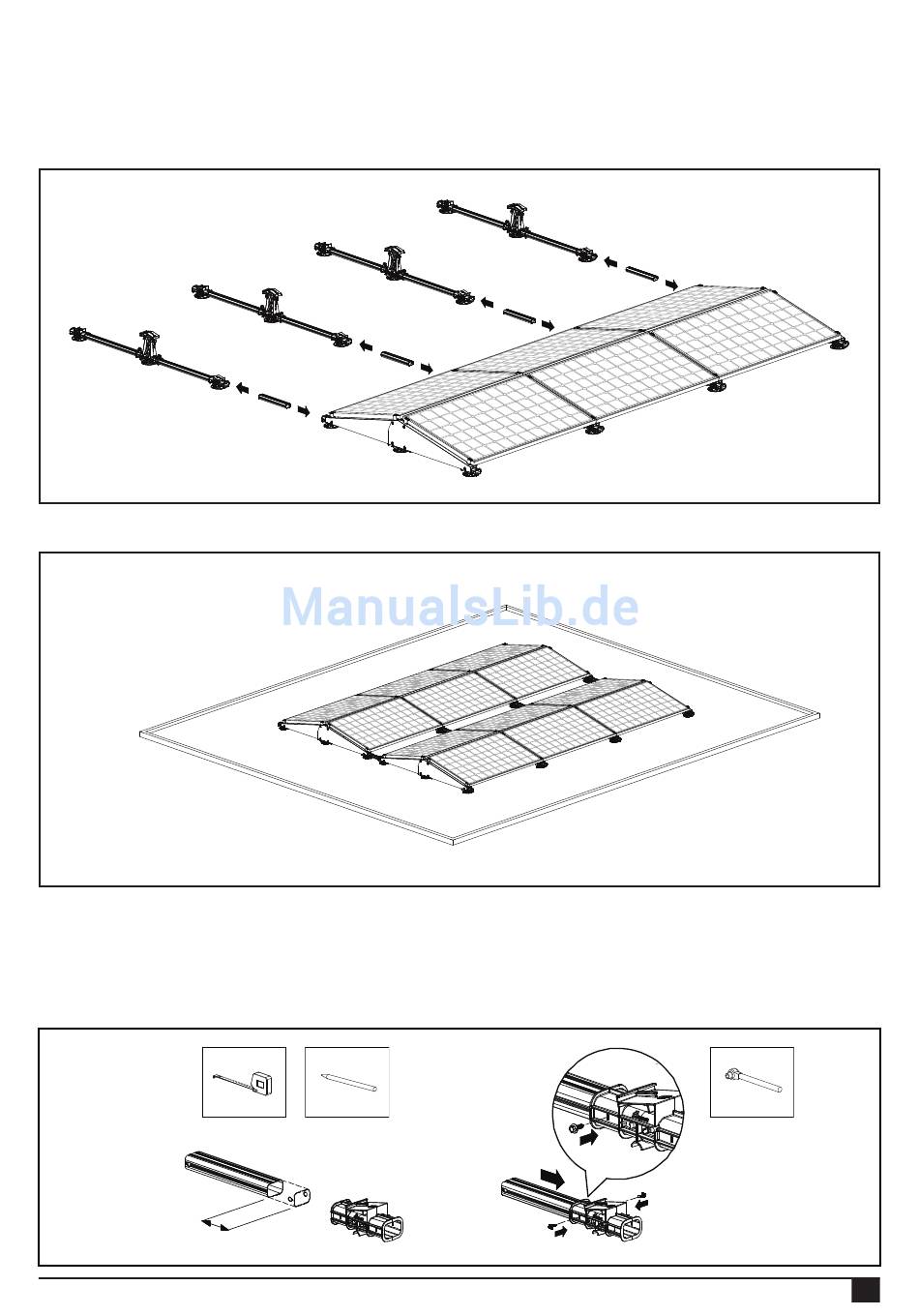

6.14 Mehrere Reihen hintereinander
Falls Sie mehrere Reihen mit Solarmodulen hintereinander montieren möchten, müssen Sie erst wieder FlatFix Fusion-
Segmente zusammenbauen (s. Kapitel 6.1) und diese mit dem Basisprofil mit dem bereits montierten Modulfeld verbinden.
Das Modulfeld ist jetzt fertig!
6.15 Basisprofile kürzen (optional)
Die Basisprofile zwischen den Solarmodulreihen können bei Bedarf gekürzt werden. Sägen Sie die Profile an einer Seite
auf die gewünschte Länge. Schieben Sie das Basisprofil in das niedrige Basiselement, und befestigen Sie es mit zwei
gewindeformenden Blechschrauben 6,0 x 25 (Artikel Nr. 100-3010).
1
Rev. 30.11.17
MONTAGEANLEITUNG FLATFIX FUSION-MONTAGESYSTEM FÜR FLACHDÄCHER
2
3
21
