6.5 Erdung und Montage des ersten Solarmoduls

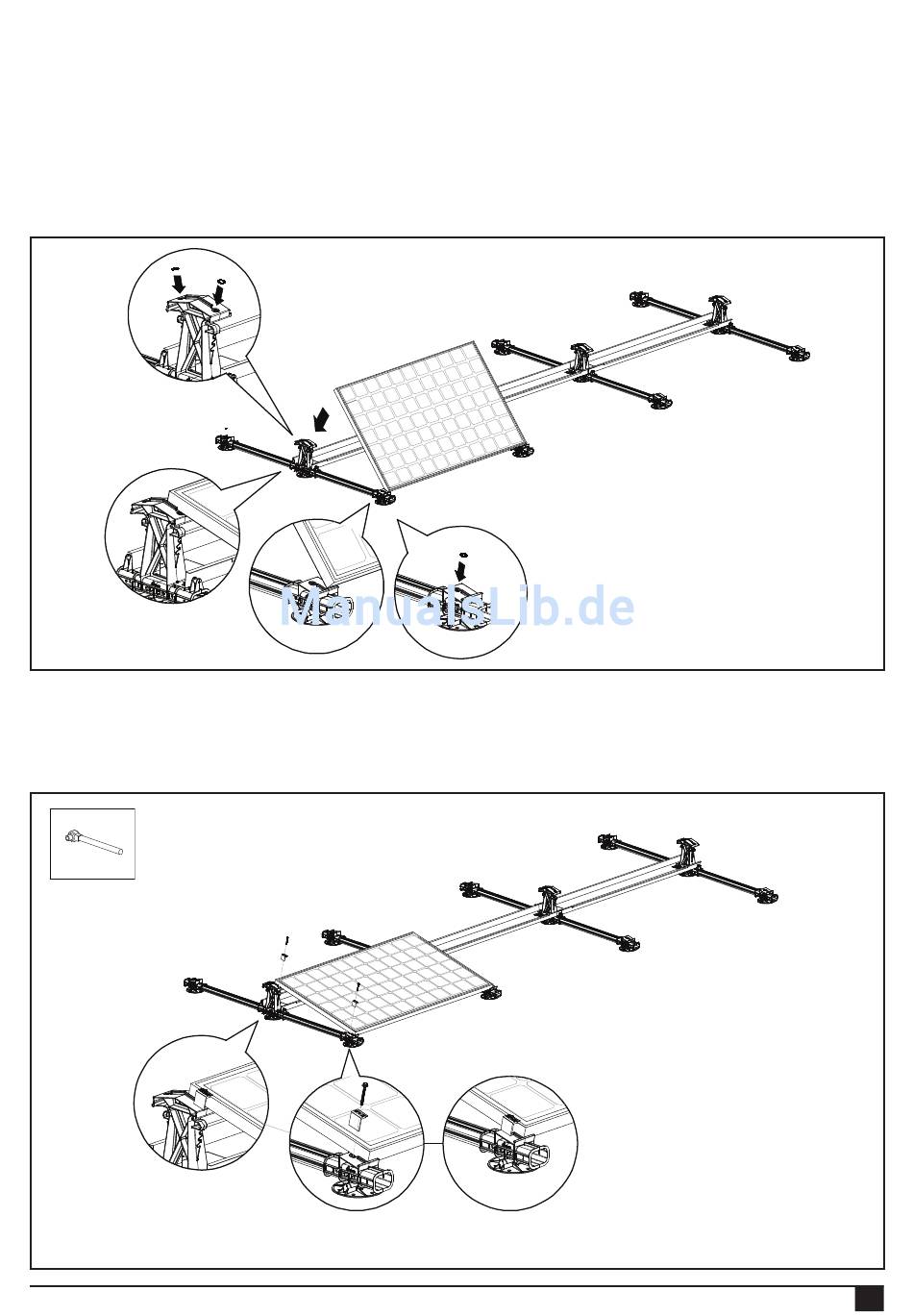

1. Bevor Sie die Solarmodule aufstellen, ist es optional möglich, das FlatFix Fusion-System für jede Reihe zu erden.
Befestigen Sie zu diesem Zweck am hohen und niedrigen Basiselement je einen Erdungsring. Legen Sie den Erdungsring
in den dafür bestimmten Kanal rund um das Montageloch.
2. Platzieren Sie das erste Solarmodul zwischen die erhabenen Nasen des niedrigen Basiselements.
3. Kippen Sie das Solarmodul vorsichtig, bis es sich zwischen den erhabenen Nasen des Basiselements befindet.
Option
1
Option
3
2 1
4. Bringen Sie die Endklemmen am Rand des Solarmoduls an, und positionieren Sie diese an den Montagelöchern der
hohen und niedrigen Basiselemente. Schrauben Sie die Endklemme mit der Montageschraube im Montageloch fest.
ACHTUNG! Das Anzugsmoment für die Schraubverbindungen beträgt 4,5 Nm. Achtung! Die Montageschrauben im
Basiselement dürfen nicht zu fest angezogen werden.
